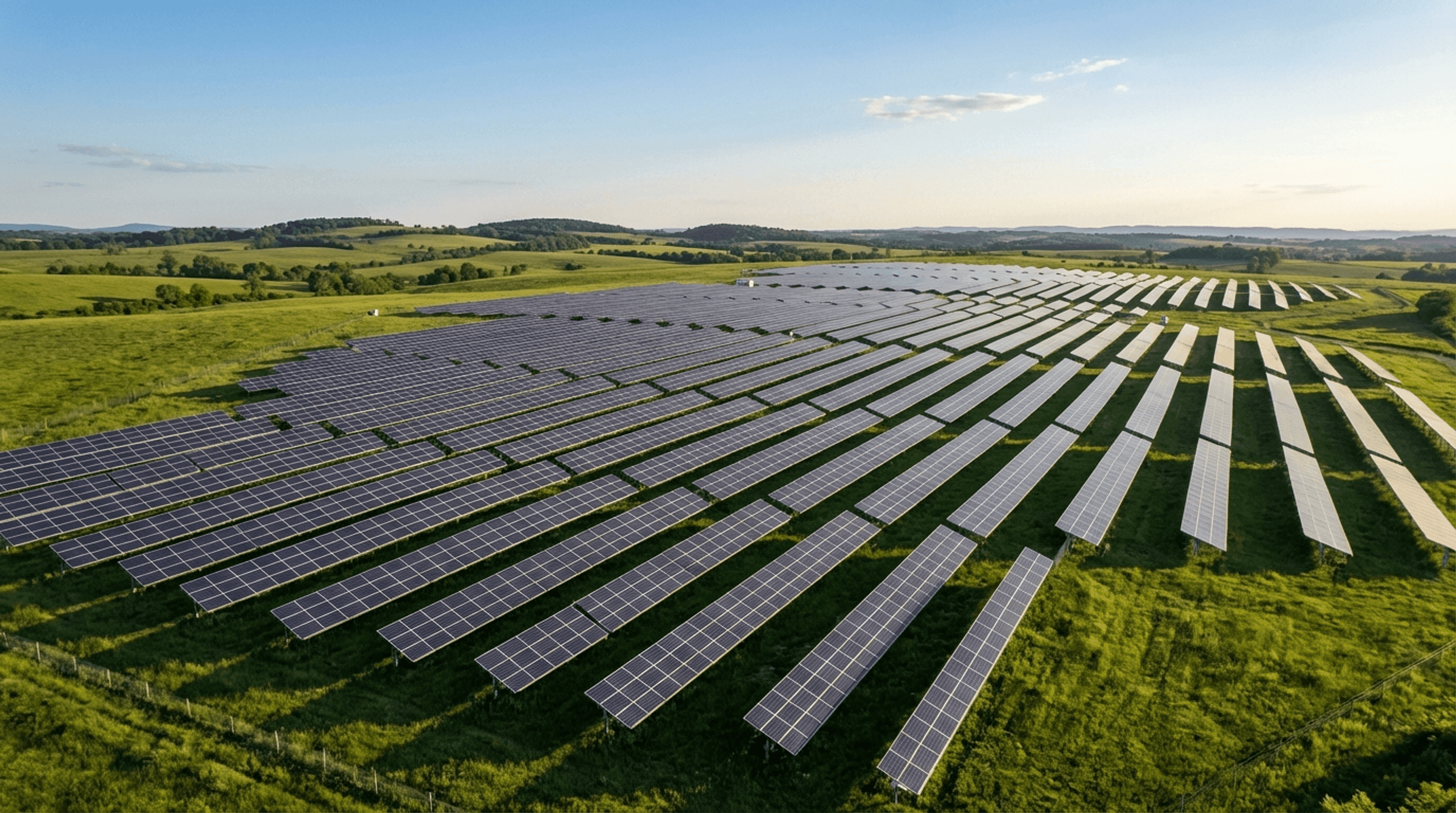

Supports au sol
Supports et structures au sol pour panneaux solaires, en aluminium et en acier : la fixation au sol des projets photovoltaïques commerciaux et des centrales de grande puissance.
Voir les produits
À propos de Supports au sol
Les supports au sol de Megawa Solar couvrent tout l’éventail des installations solaires au sol, des petites installations commerciales aux centrales de grande puissance de plusieurs mégawatts. Nous proposons deux matériaux principaux : l’aluminium AL6005-T5 (Terra AL), pour des installations légères et résistantes à la corrosion, et l’acier à revêtement Zn-Al-Mg (Terra ZAM), pour une résistance structurelle maximale et un coût optimisé à grande échelle.
Montage au sol en aluminium
Léger et résistant à la corrosion, idéal en environnement côtier ou humide
Montage au sol en acier
Acier ZAM haute résistance, économique pour les grandes centrales
Terrain en pente
Terrain vallonné ou accidenté nécessitant un réglage de hauteur par poteau
Conception mono poteau
Emprise au sol minimale grâce à une structure mono poteau sur pieu battu
Les charges de vent et de neige sont calculées pour chaque projet : chaque système est livré avec une note de calcul propre au site, selon JIS C 8955, ASCE/SEI 7 et IBC, ou Eurocode EN 1991. Terra AL et Terra ZAM sont conçus avec une inclinaison fixe comprise entre 0° et 45°. Les fondations sont définies d’après l’étude de sol : vis de fondation (pieux vissés) ou béton pour Terra AL, avec les pieux battus en option supplémentaire pour Terra ZAM.
Pour les coteaux et les terrains accidentés, Terra FLEX suit des pentes jusqu’à 30° sans nivellement ni béton, tandis que Terra SP porte chaque table de panneaux sur un monopieu battu. Terra AL est livré préassemblé en usine, et les systèmes de brides de Terra ZAM, Terra FLEX et Terra SP réduisent le temps de pose des panneaux jusqu’à 30% par rapport aux brides boulonnées.
Questions fréquentes
Questions fréquentes sur supports au sol posées par les installateurs, les entreprises EPC et les distributeurs.
Choisissez Terra AL (aluminium) pour les projets en milieu côtier, humide ou corrosif, où le poids et la résistance à la corrosion sont prioritaires. Choisissez Terra ZAM (acier à revêtement Zn-Al-Mg) pour les centrales de grande puissance, où la résistance structurelle et le coût des matériaux sont les critères principaux. Les deux systèmes sont dimensionnés selon les charges de vent et de neige du site et partagent la même plage d’inclinaison de calcul (0° à 45°).
Terra AL se pose sur vis de fondation (pieux vissés) ou sur fondation béton. Terra ZAM y ajoute les pieux battus. Terra FLEX utilise uniquement des vis de fondation, sans béton ni nivellement. Terra SP est monté sur pieux battus en standard, avec vis de fondation ou béton en option. Les vis de fondation se posent plus rapidement, car il n’y a pas de temps de prise du béton. Nous recommandons une étude géotechnique pour les centrales de grande puissance.
Il n’existe pas de valeur unique de tenue au vent. Les charges de vent et de neige sont calculées pour chaque projet, et chaque système est livré avec une note de calcul propre au site. Normes de calcul : JIS C 8955 (Japon), ASCE/SEI 7 et IBC (États-Unis), Eurocode EN 1991 (Europe). Les limites de charge de neige indiquées sont de 1,5 kN/m² pour Terra ZAM et de 1,4 kN/m² pour Terra FLEX et Terra SP.
Oui. Terra FLEX est conçu pour les coteaux, les terrains inclinés et les terrains accidentés : son réglage sur deux axes suit des pentes jusqu’à 30° sans nivellement. Terra SP s’installe également sur terrain en pente. Pour les autres terrains, notre équipe d’ingénierie conçoit la structure projet par projet.
On commence par les fondations : vis de fondation (pieux vissés), pieux battus ou béton, choisis d'après l'étude de sol. La structure au sol — le support des panneaux solaires — est ensuite boulonnée dessus à l'inclinaison prévue, puis les panneaux sont bridés sur la structure. Les vis de fondation ne demandent ni béton ni temps de prise : la structure peut être montée juste après la pose des vis. Terra AL est livré préassemblé en usine, ce qui raccourcit le travail sur site.
Vous hésitez sur le produit adapté à votre projet ?
Notre équipe d'ingénierie peut vous aider à sélectionner le système de montage optimal selon les exigences de votre projet, les conditions du site et votre budget.
