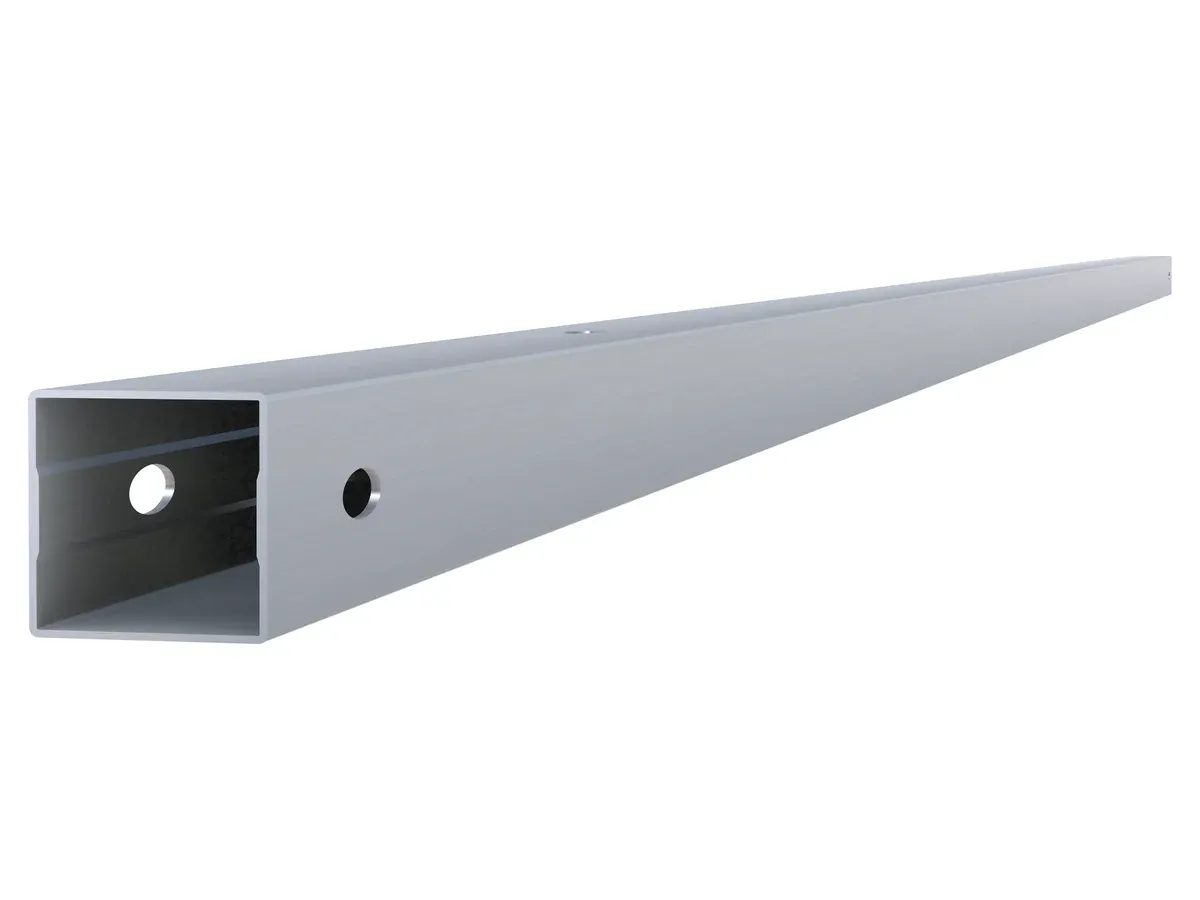

Poteau et poutre
Poteaux avant/arrière et poutre principale en aluminium AL6005-T5. Ils forment le cadre porteur et fixent l'angle d'inclinaison. Dimensionnés selon le type de structure (A / N / VV) et les charges du site.
AL6005-T5
Terra AL
Supports au sol

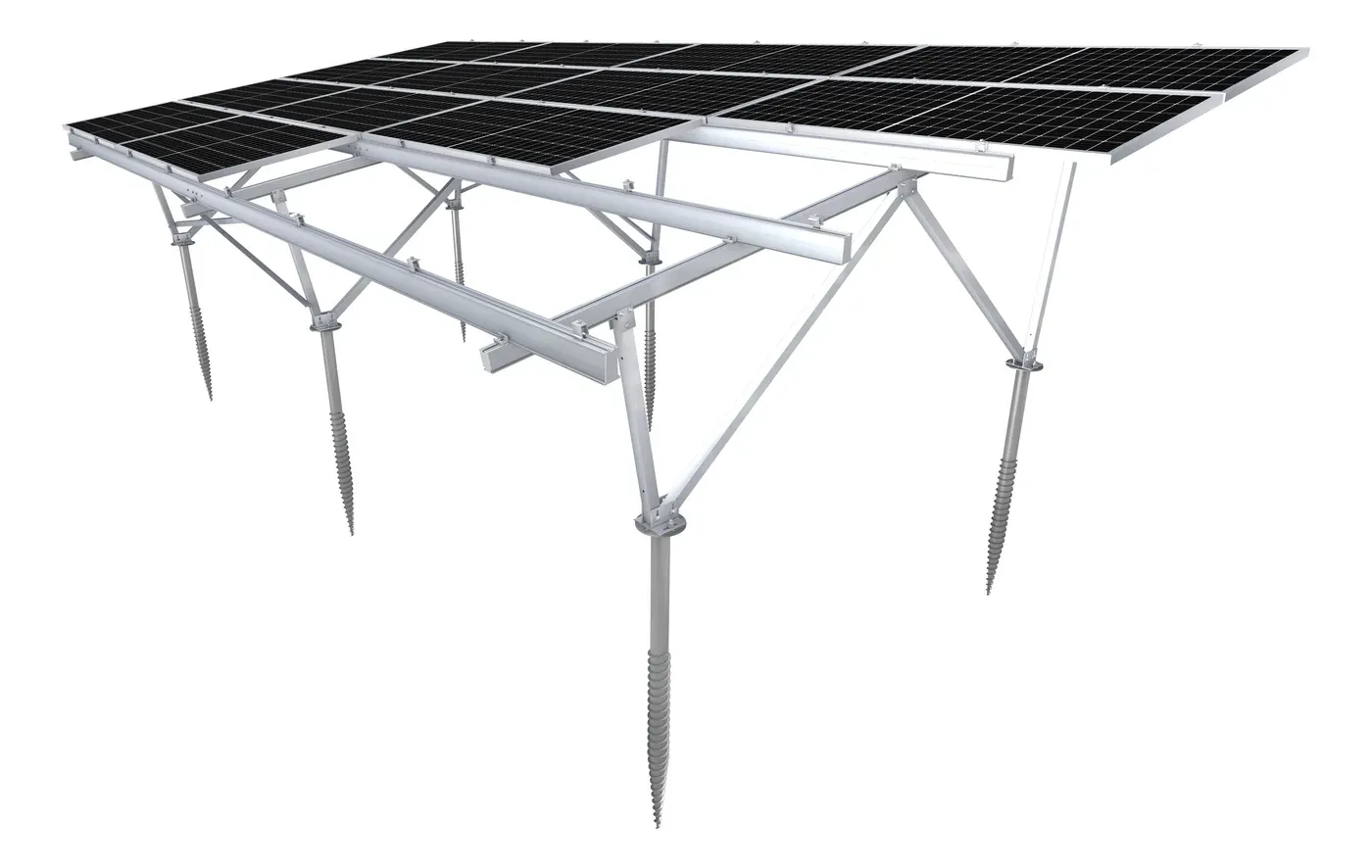

Structure au sol tout aluminium pour parcs solaires commerciaux et centrales de grande puissance. Elle arrive pré-assemblée d'usine et se déplie sur site ; ses rails coulissants et ses embases réglables absorbent les tolérances des fondations. Les grands champs se montent ainsi vite, bien alignés et sans rouille.
Présentation
Terra AL
Sur un parc solaire, la structure est un poste du planning : des milliers d'assemblages, tous réalisés sur chantier. Le Terra AL est un système de montage au sol conçu pour réduire ce travail. La structure principale est assemblée dans notre usine et se déplie sur site : les équipes passent leur temps à poser les structures, pas à les monter pièce par pièce. Et toutes les pièces sont en aluminium, assez légères pour être déplacées à la main là où l'acier exige des engins.
Les travaux au sol ne sont jamais parfaits, et le Terra AL est conçu pour en tenir compte. Les rails coulissants et les embases réglables rattrapent les petits écarts que présentent toujours les fondations et le terrain ; les rangées restent droites sans repositionner un seul poteau. L'inclinaison et la garde au sol sont calculées pour chaque projet — inclinaison dans une plage de conception de 0–45°, garde au sol adaptée aux besoins du site — avec des modules en portrait ou en paysage. Trois types de structure — A, N et VV — répondent à différents besoins de terrain, de vent et d'implantation, et un rail incliné optionnel renforce la résistance verticale des configurations à forte inclinaison. Les fondations sont des vis de fondation ou du béton, choisies après une étude de sol. Le cadre est en aluminium AL6005-T5 avec visserie en inox SUS304 : aucune rouille sur les sites côtiers ou tropicaux, pour une durée de vie de calcul de 25–30 ans.
0-45 °Inclinaison de calcul
10+ MWTaille d'un site
0 YearsGarantie produit
Principaux avantages
Ce qui le distingue
01 / 04

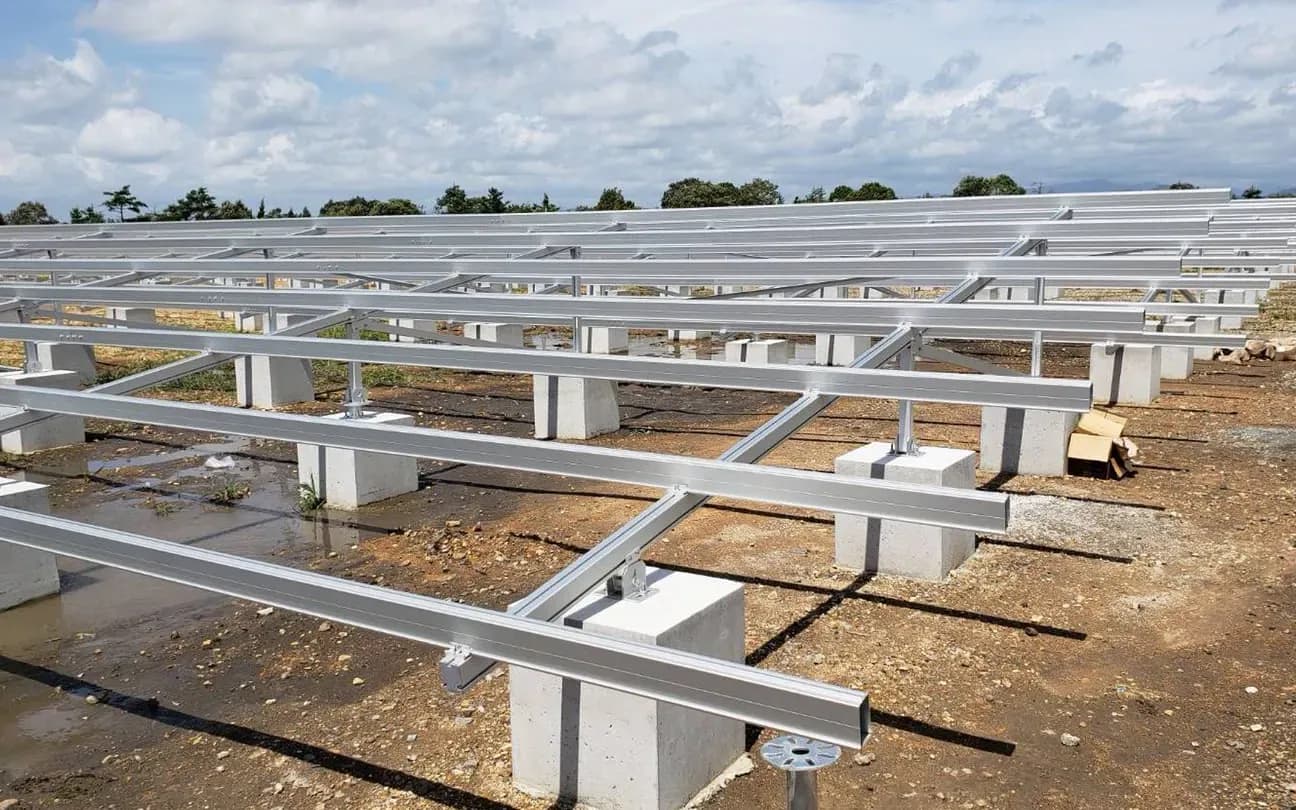

Dépliée sur site, pas assemblée sur place
La structure principale arrive pré-assemblée d'usine et se déplie en position. Sur un site de l'ordre du mégawatt, ce sont des milliers d'assemblages sur chantier que vos équipes n'ont jamais à réaliser.
02 / 04

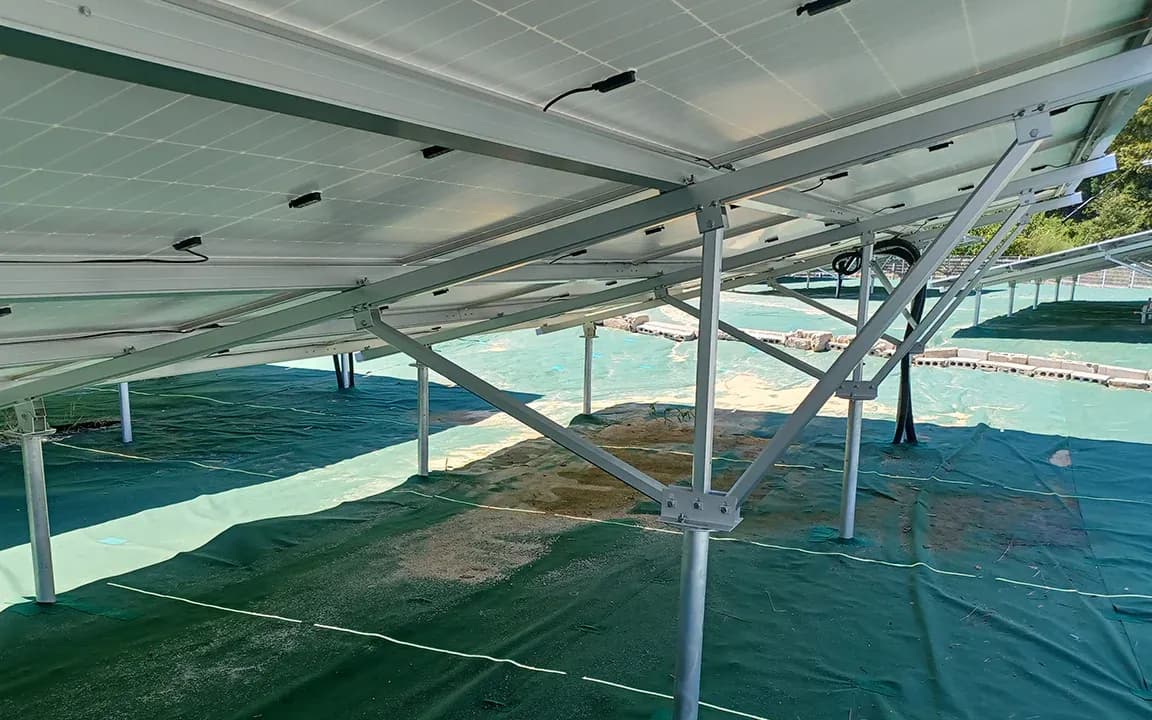

Tolérante aux fondations imparfaites
Les rails coulissants et les embases réglables absorbent les petits écarts que présentent toujours les fondations et le terrain. Les rangées restent droites sans repositionner un seul poteau.
03 / 04

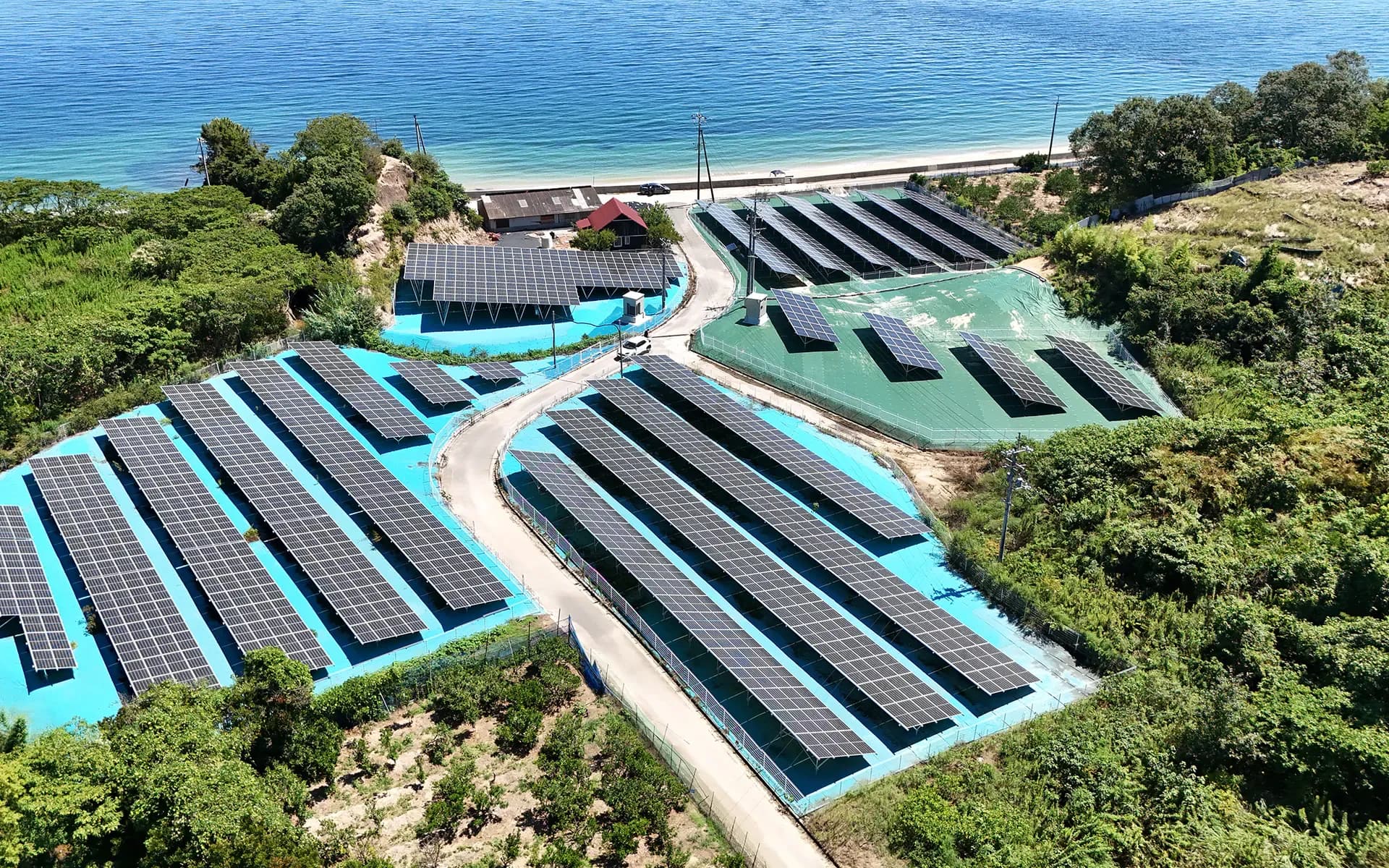

Légère à manutentionner, conçue pour l'air marin
Les pièces en aluminium se déplacent à la main là où l'acier exige une grue, et elles ne rouillent pas. L'AL6005-T5 avec visserie SUS304 résiste à l'air marin et tropical pendant 25–30 ans.
04 / 04

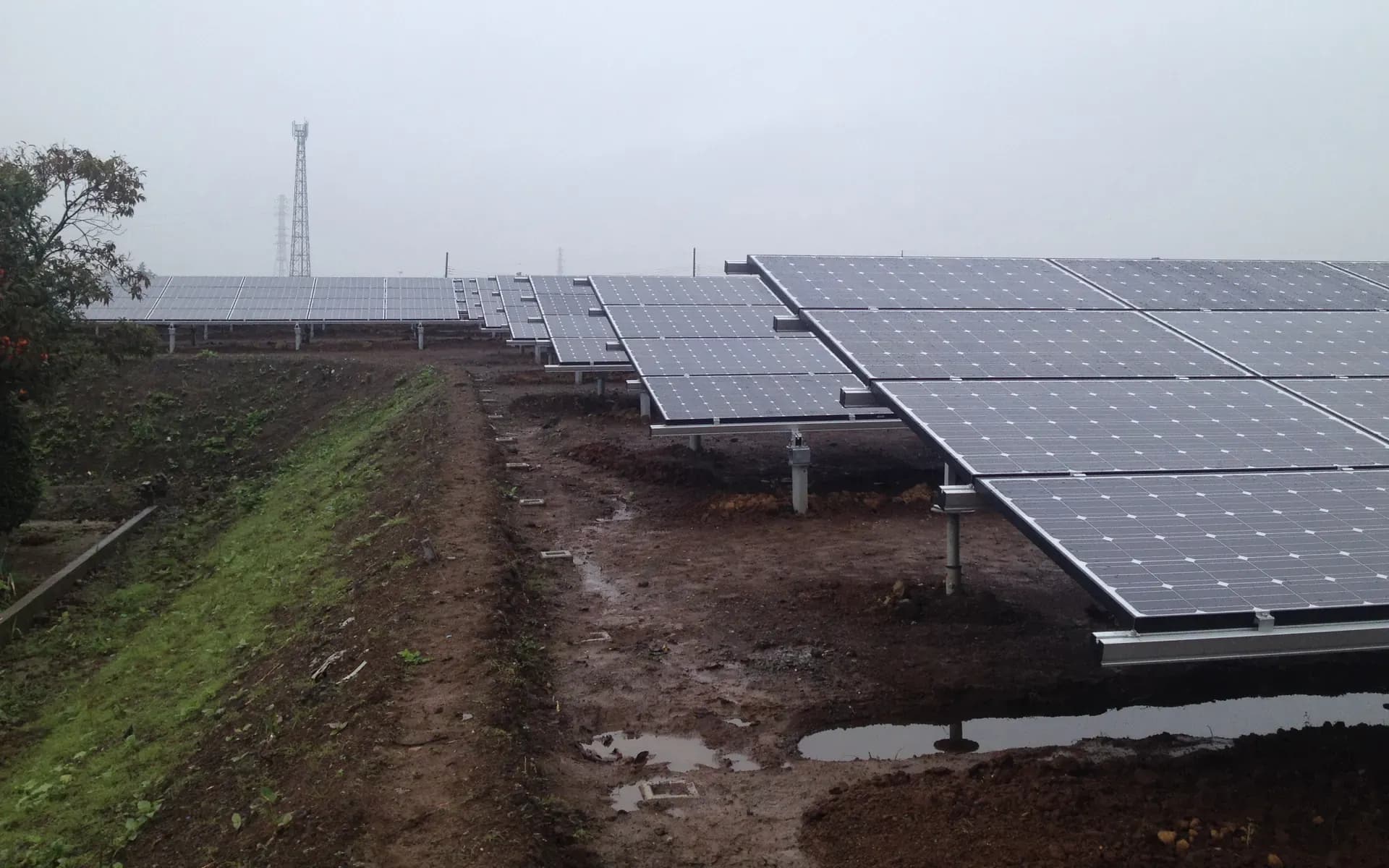

Structures au sol depuis 2010
Notre équipe réalise des structures au sol en aluminium pour des parcs solaires japonais depuis 2010, sous charges de vent et sismiques JIS. La même ingénierie équipe aujourd'hui des sites de plus de 10 MW dans le monde entier.
Données techniques
Caractéristiques techniques
| Matériau | Aluminium AL6005-T5 / acier inoxydable SUS304 |
|---|---|
| Orientation des modules | Portrait / Paysage |
| Inclinaison de calcul | 0° à 45° — fixe, selon la conception du projet |
| Garde au sol | Définie par projet — sans limite fixe |
| Types de structure | Type A · Type N · Type VV |
| Fondation | Vis de fondation ou béton (selon étude de sol) |
| Charge de vent / neige | Calculée par projet — note de calcul par site |
|---|---|
| Application | Parcs solaires au sol commerciaux et de grande puissance |
| Traitement de surface | Anodisé, revêtement ~10 μm |
| Durée de vie de calcul | 25-30 ans |
| Garantie | 12 ans |
| Normes de calcul | JIS C 8955 (JP) · ASCE/SEI 7 · IBC (US) · Eurocode EN 1991 (EU) |
Notes de calcul spécifiques au site disponibles sur demande pour les projets industriels.
Composants du système
Composants principaux

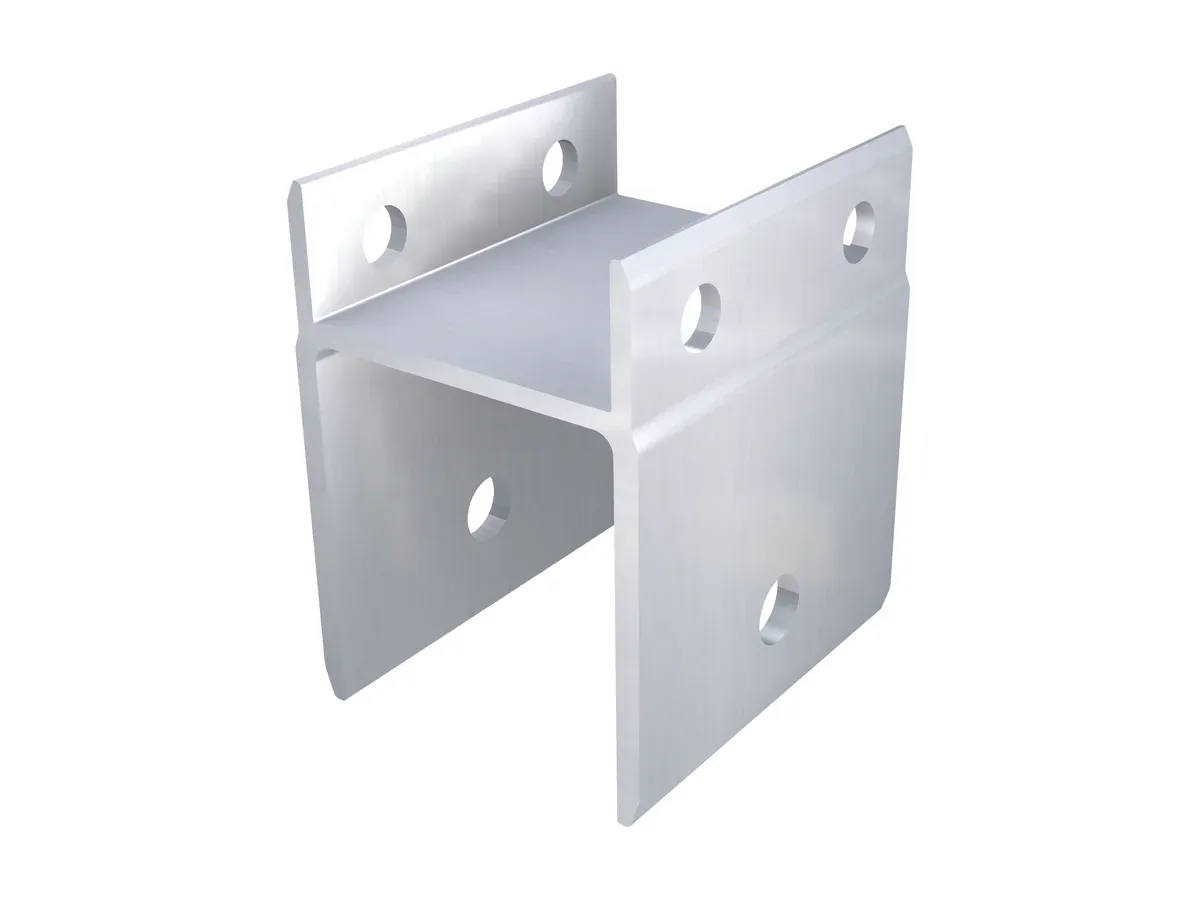

Raccord poutre–poteau
Connecteur boulonné reliant la poutre principale à la tête de poteau. Le schéma de boulonnage transmet les charges du cadre à travers l'assemblage. Il permet aussi de régler la poutre sur site à l'inclinaison de calcul.
AL6005-T5

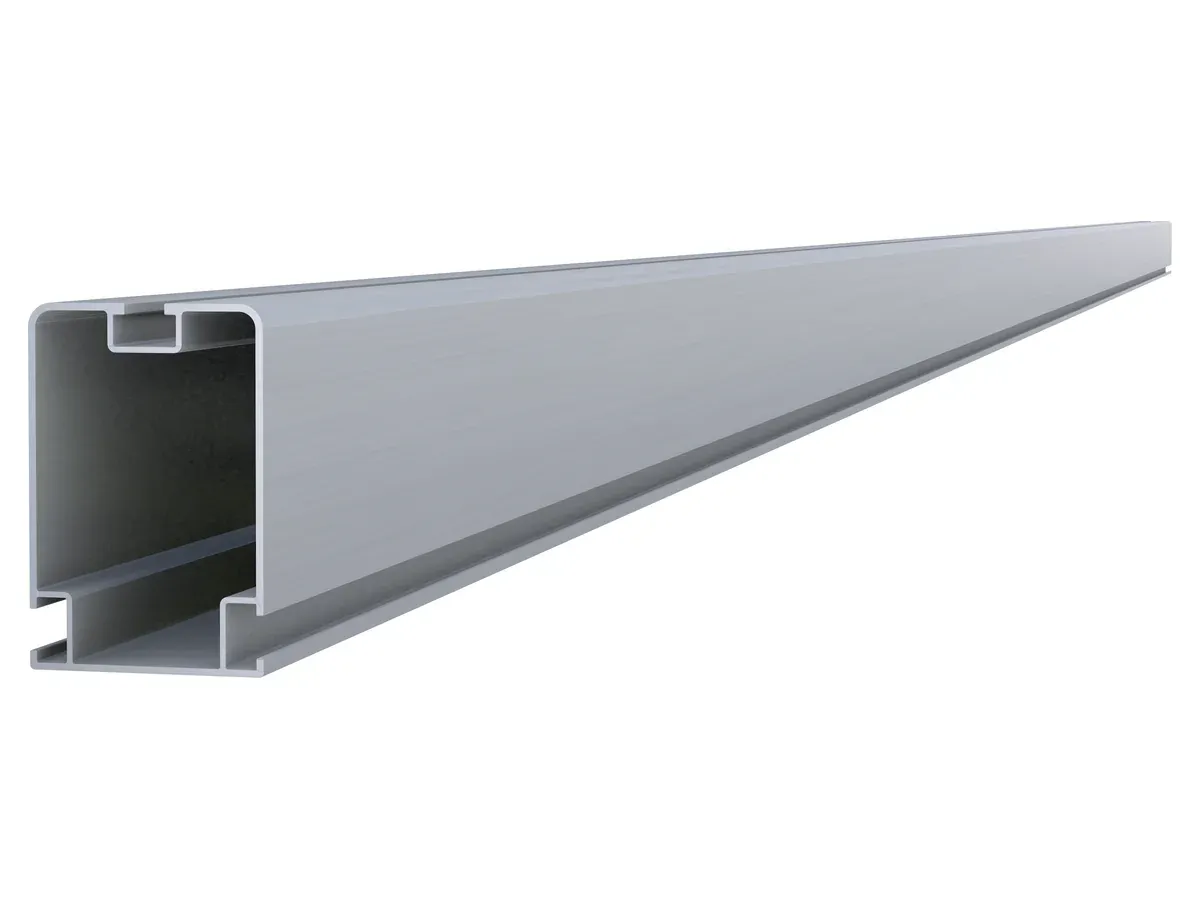

Rail coulissant
Rail longitudinal coulissant associé à une embase réglable qui absorbe les irrégularités du terrain. Le positionnement des fondations exige ainsi beaucoup moins de précision, et le champ reste aligné sur terrain accidenté.
AL6005-T5

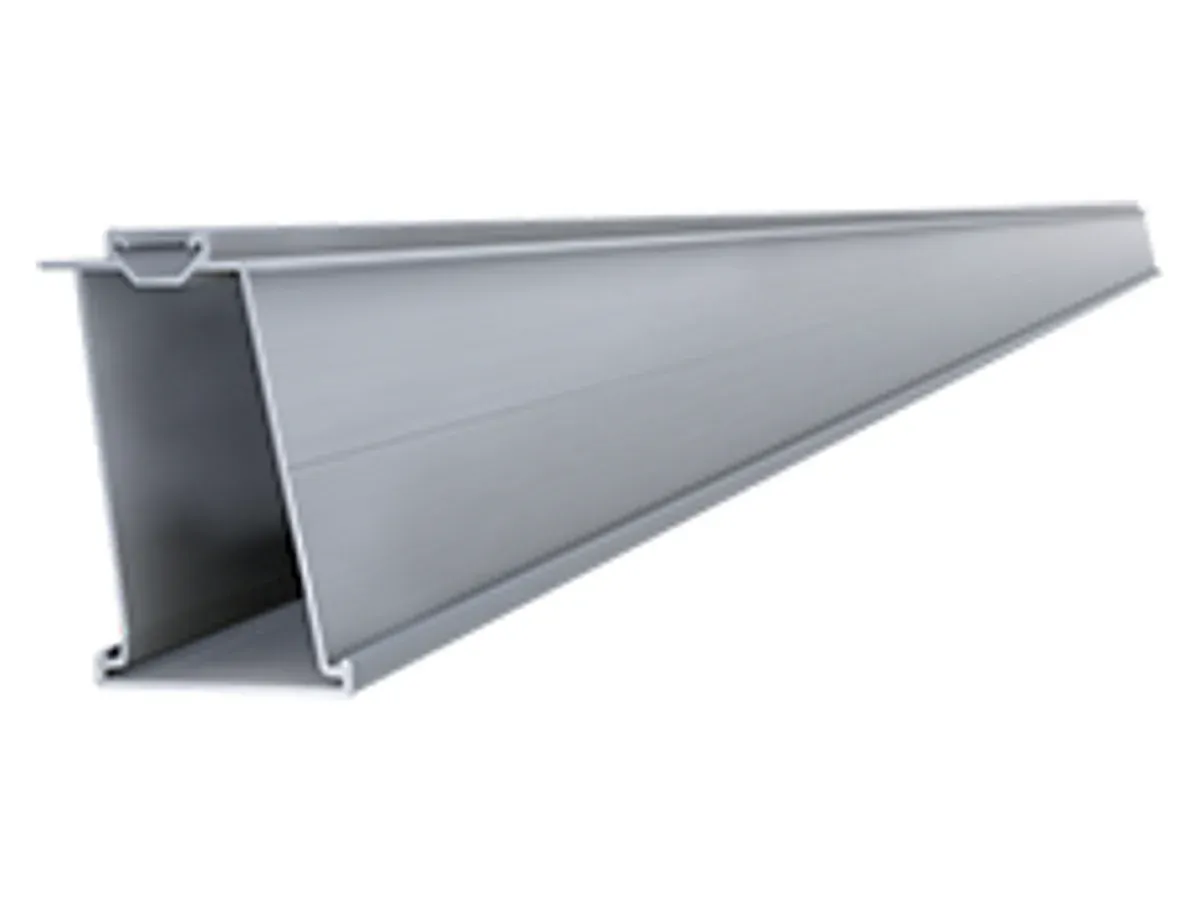

Rail incliné (optionnel)
Rail de renfort optionnel qui accroît la résistance verticale des configurations à forte inclinaison. La structure reste ainsi économique sous forte inclinaison et fortes charges de vent.
AL6005-T5

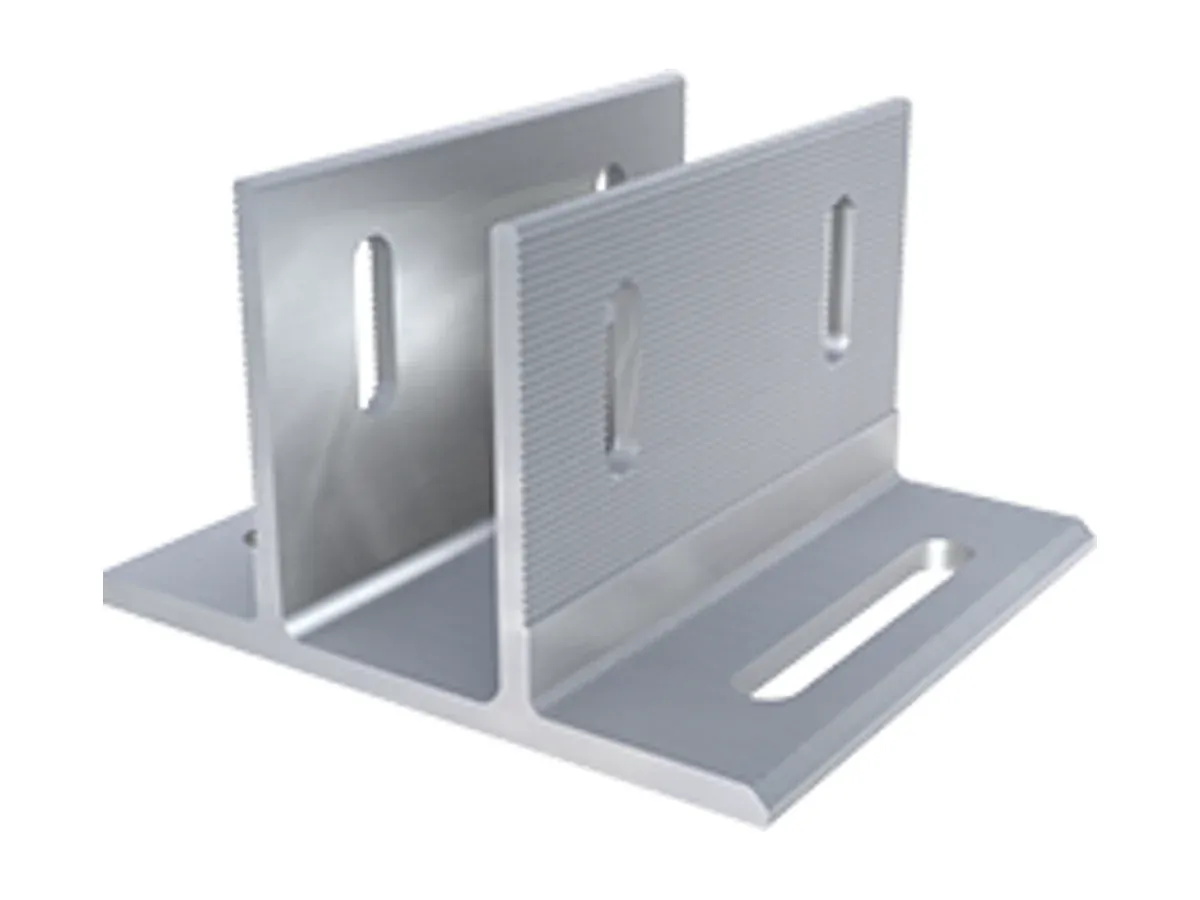

Embase
Liaison en pied qui transmet les charges de la structure à la vis de fondation ou à la fondation béton. Réglable pour compenser les tolérances des fondations et les différences de niveau sur l'ensemble du champ.
AL6005-T5

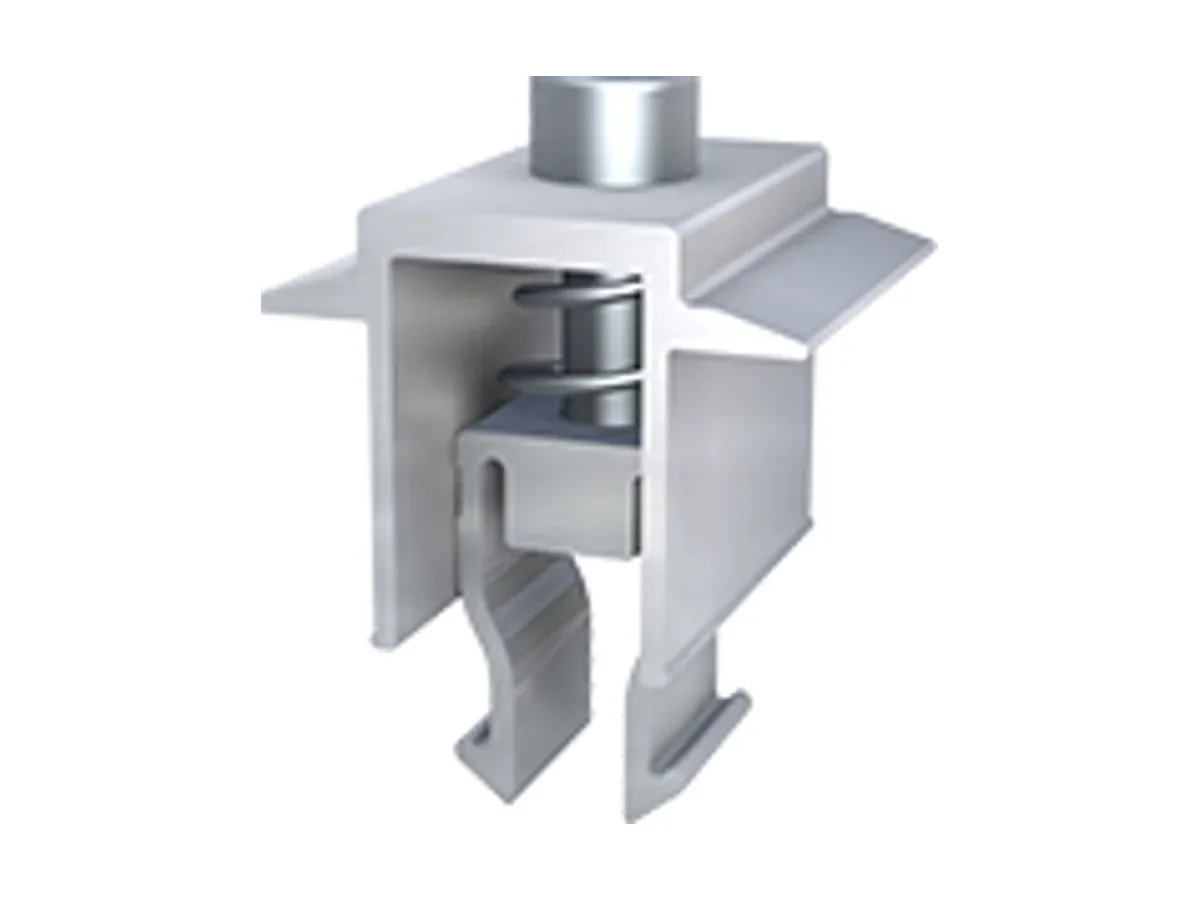

Bride intermédiaire
Bride en aluminium à clipser qui fixe deux modules adjacents sur le rail en une seule opération. La pose des modules est rapide et demande peu d'outillage.
AL6005-T5

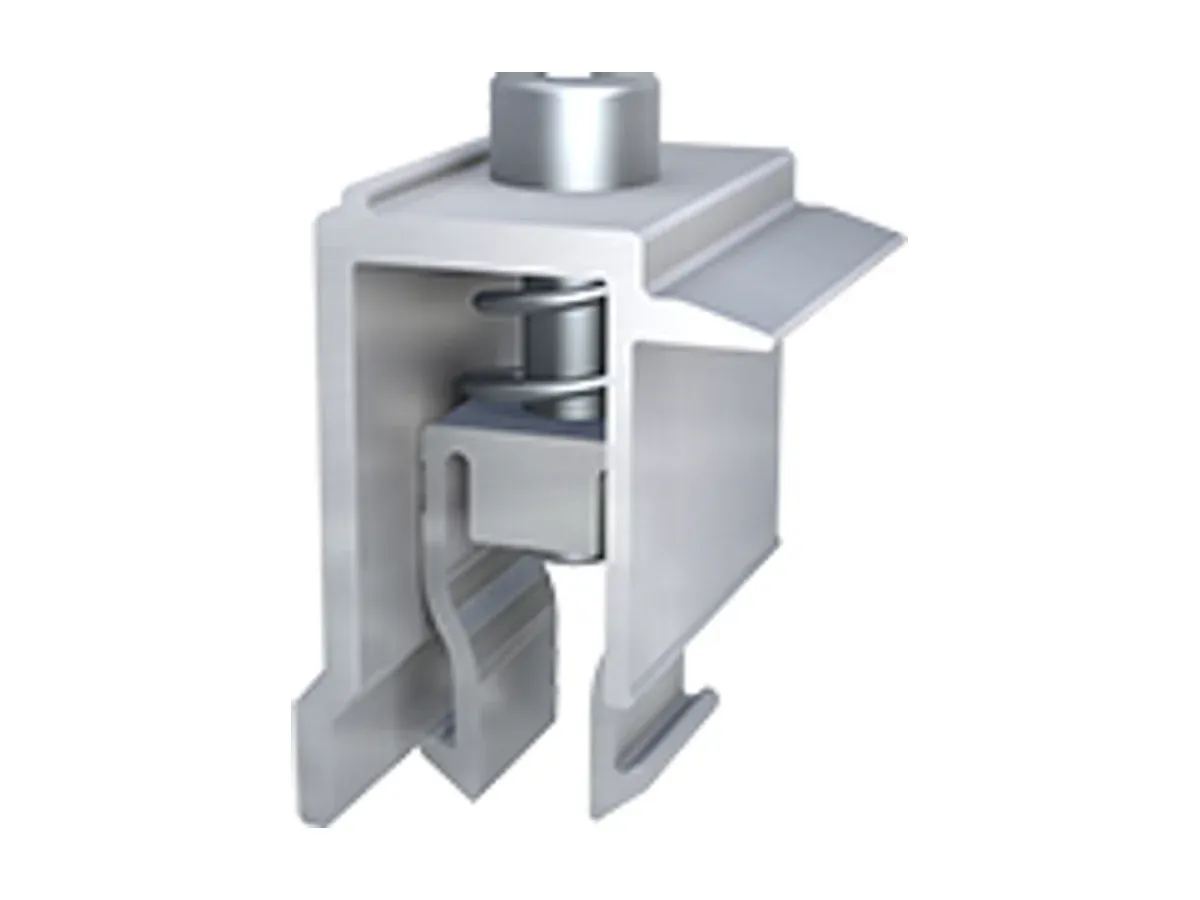

Bride d'extrémité
Bride en aluminium à clipser qui fixe le dernier module en bordure de champ. Son interface rail est identique à celle de la bride intermédiaire : les équipes utilisent une seule méthode de fixation sur tout le champ.
AL6005-T5
Composants représentatifs — nomenclature (BOM) complète disponible sur demande.
Réponses
Questions fréquentes
Pour les projets commerciaux et les centrales de grande puissance, généralement oui. Au sol, vous choisissez l'inclinaison et l'orientation idéales, la maintenance est plus simple et le champ n'est limité ni par la taille ni par l'état d'une toiture. La structure coûte plus cher qu'un système en toiture ; c'est pourquoi la rapidité d'installation — là où le Terra AL fait le plus gagner — compte autant à grande échelle.
La structure elle-même coûte plus cher qu'un système en toiture, mais à grande échelle le coût total est souvent inférieur : installation plus rapide, accès plus simple, aucune contrainte de toiture. Le Terra AL va plus loin avec un pré-assemblage en usine — la structure se déplie sur site — et un aluminium moins coûteux à transporter et à manutentionner que l'acier.
L'aluminium est plus léger à transporter et à manutentionner, ne rouille pas et ne nécessite aucune retouche de revêtement pendant toute sa durée de vie. C'est le choix à privilégier pour les sites côtiers, tropicaux ou difficiles d'accès, et pour les équipes sans engins de levage lourds. L'acier coûte moins cher à l'achat et convient aux très grandes portées. Nous fabriquons les deux : le Terra AL en aluminium et le Terra ZAM en acier revêtu ZAM. Envoyez-nous les données de votre site et nous vous chiffrerons la comparaison.
Vis de fondation ou béton. Les vis de fondation se posent rapidement, sans temps de prise, et nous les recommandons lorsque le sol le permet ; le béton convient aux sols médiocres ou instables. Nous conseillons une étude de sol avant de figer la conception : le choix de la fondation entre dans la note de calcul du projet.
Trois — type A, type N et type VV — adaptés à différents terrains, expositions au vent et besoins d'implantation. Chaque projet est conçu avec une inclinaison fixe dans la plage 0–45°, une garde au sol définie selon les besoins du site et des modules en portrait ou en paysage. Nos ingénieurs choisissent le type de structure, l'inclinaison et la garde au sol dans le cadre de la conception du projet.
Oui. Notre équipe réalise des structures au sol en aluminium pour des parcs solaires japonais depuis 2010. La norme japonaise JIS C 8955 combine charges de vent de typhon et exigences sismiques, ce qui en fait l'une des réglementations les plus strictes au monde pour les structures solaires. Chaque projet Terra AL est livré avec une note de calcul selon JIS C 8955, ASCE/SEI 7 · IBC ou Eurocode EN 1991, incluse dans le devis.
Oui. La gamme Terra AL peut être fabriquée en OEM/ODM : votre marque, votre emballage, notre production.
