Protection de niveau galvanisé, coût réduit
Le revêtement Zn-Al-Mg protège comme la galvanisation à chaud et s'autocicatrise sur les tranches : un acier qui dure 25–30 ans en extérieur, sans le prix de la galvanisation.
Supports au sol
Structure au sol en acier revêtu pour centrales solaires commerciales et de grande puissance. L'acier ZAM (Zn-Al-Mg) offre une protection anticorrosion équivalente à la galvanisation pour un coût inférieur, et les brides sans écrou clipsent les modules jusqu'à 30% plus vite.
0Inclinaison de conception
0Pose des modules plus rapide
0Garantie produit
0Durée de vie nominale
Terra ZAM
SEC.01
Présentation
La plupart des centrales solaires reposent sur l'acier : il est résistant et abordable. Reste la question de sa durée de vie en extérieur. Le Terra ZAM est un système de fixation pour panneaux solaires au sol en acier ZAM, doté d'un revêtement zinc-aluminium-magnésium qui protège comme la galvanisation à chaud, s'autocicatrise sur les tranches et coûte moins cher. Vous bénéficiez de la résistance et du prix de l'acier sans sacrifier la tenue à la corrosion.
La structure en profilés en C d'acier haute résistance est dimensionnée pour de fortes charges de vent et de neige : charges de neige jusqu'à 1,5 kN/m², vent calculé site par site. L'inclinaison et la garde au sol sont définies par projet — inclinaison dans une plage de 0–45°, garde au sol adaptée aux besoins du site — avec des modules en portrait ou en paysage et trois types de structure : A, N et VV. Les travaux de terrassement ne sont jamais parfaits : le pied se règle donc sur trois axes pour absorber les écarts de fondation et de niveau. Les fondations peuvent être des pieux battus, des vis de fondation ou du béton, choisis après une étude de sol. À la pose, les brides sans écrou clipsent les modules directement sur le profilé en C, jusqu'à 30% plus vite que des brides boulonnées classiques.
Résultat : des économies là où elles ont du sens, et pas ailleurs. Le coût matière est inférieur à celui des structures en aluminium ou en acier galvanisé à chaud, avec la même ingénierie : chaque projet est livré avec une note de calcul selon JIS C 8955, ASCE/SEI 7 · IBC ou Eurocode EN 1991, incluse dans le devis. Des champs Terra ZAM sont en service dans des centrales solaires partout dans le monde, avec une garantie produit de 12 ans et une durée de vie nominale de 25–30 ans. Envoyez le plan d'implantation de votre site pour obtenir un devis projet. Échantillons gratuits, OEM/ODM et conditions de distribution disponibles sur demande.
SEC.02
Principaux avantages
La résistance de l'acier pour les fortes charges
Le profilé en C en acier haute résistance supporte de fortes charges de vent et de neige (jusqu'à 1,5 kN/m² de charge de neige) : un choix solide pour les sites exposés et fortement sollicités.
Modules clipsés, pose 30% plus rapide
Les brides sans écrou clipsent les modules directement sur le profilé en C, sans manipuler d'écrous en hauteur, et réduisent le temps de pose des modules jusqu'à 30%.
Tolérant aux imprécisions de fondation
Le pied se règle sur trois axes pour absorber les écarts que présentent toujours fondations et terrain : les rangées restent alignées sans reprendre un seul poteau.
SEC.03
Caractéristiques techniques
| Matériau | Acier revêtu Zn-Al-Mg / petites pièces en inox SUS304 |
|---|---|
| Orientation des modules | Portrait / Paysage |
| Inclinaison de conception | 0° à 45° — fixe, selon la conception du projet |
| Garde au sol | Définie par projet — sans limite fixe |
| Types de structure | Type A · type N · type VV |
| Fondation | Pieu battu · vis de fondation · béton (selon étude de sol) |
| Charge de neige | ≤ 1,5 kN/m² |
|---|---|
| Charge de vent | Dimensionnée par projet — note de calcul par site |
| Application | Centrales solaires au sol commerciales et de grande puissance |
| Durée de vie nominale | 25-30 ans |
| Garantie | 12 ans |
| Normes de calcul | JIS C 8955 (JP) · ASCE/SEI 7 · IBC (US) · Eurocode EN 1991 (UE) |
SEC.04
Composants principaux

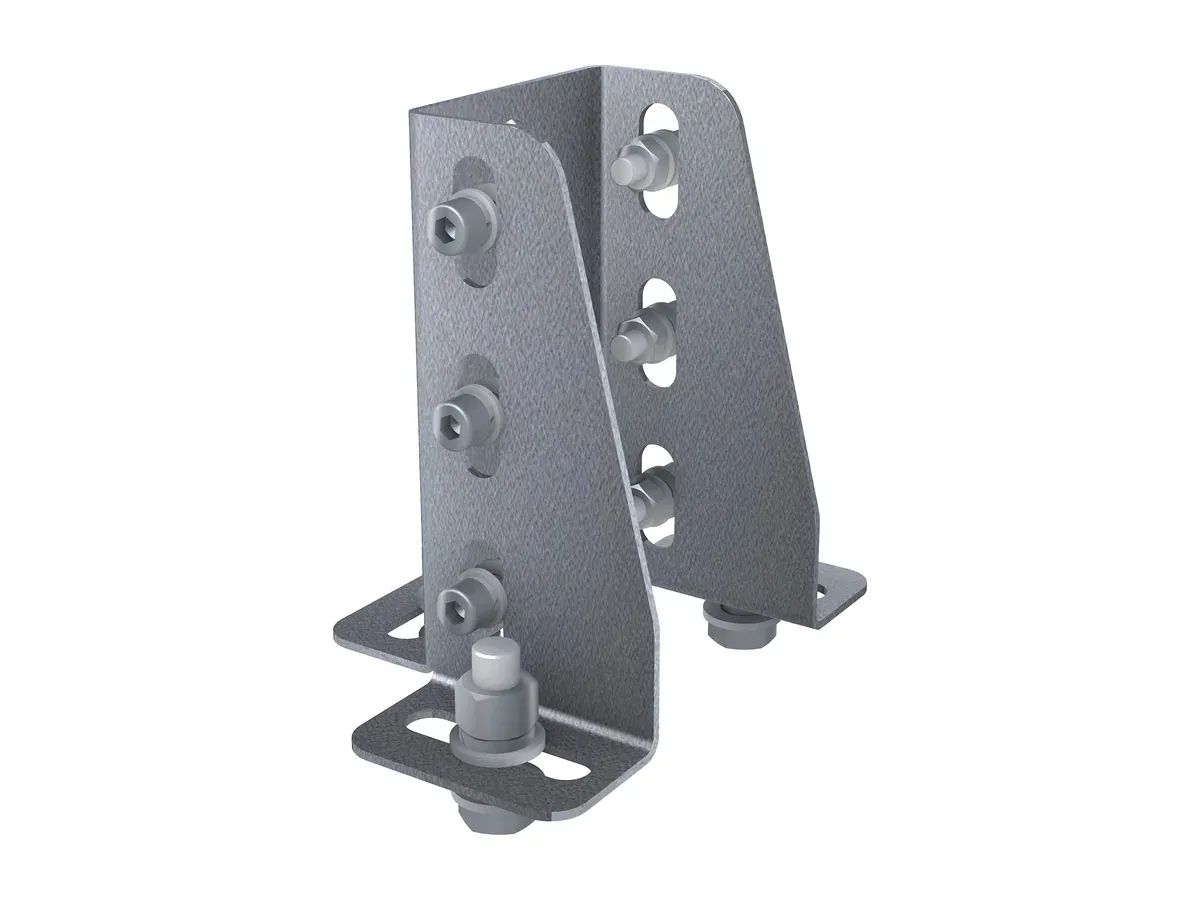

Pied de poteau
Platine de pied reliant le poteau en profilé en C au pieu battu, à la vis de fondation ou à la fondation béton. Les trous oblongs permettent un réglage sur trois axes, qui absorbe les tolérances de fondation et les différences de niveau sur l'ensemble du champ.
Acier revêtu Zn-Al-Mg

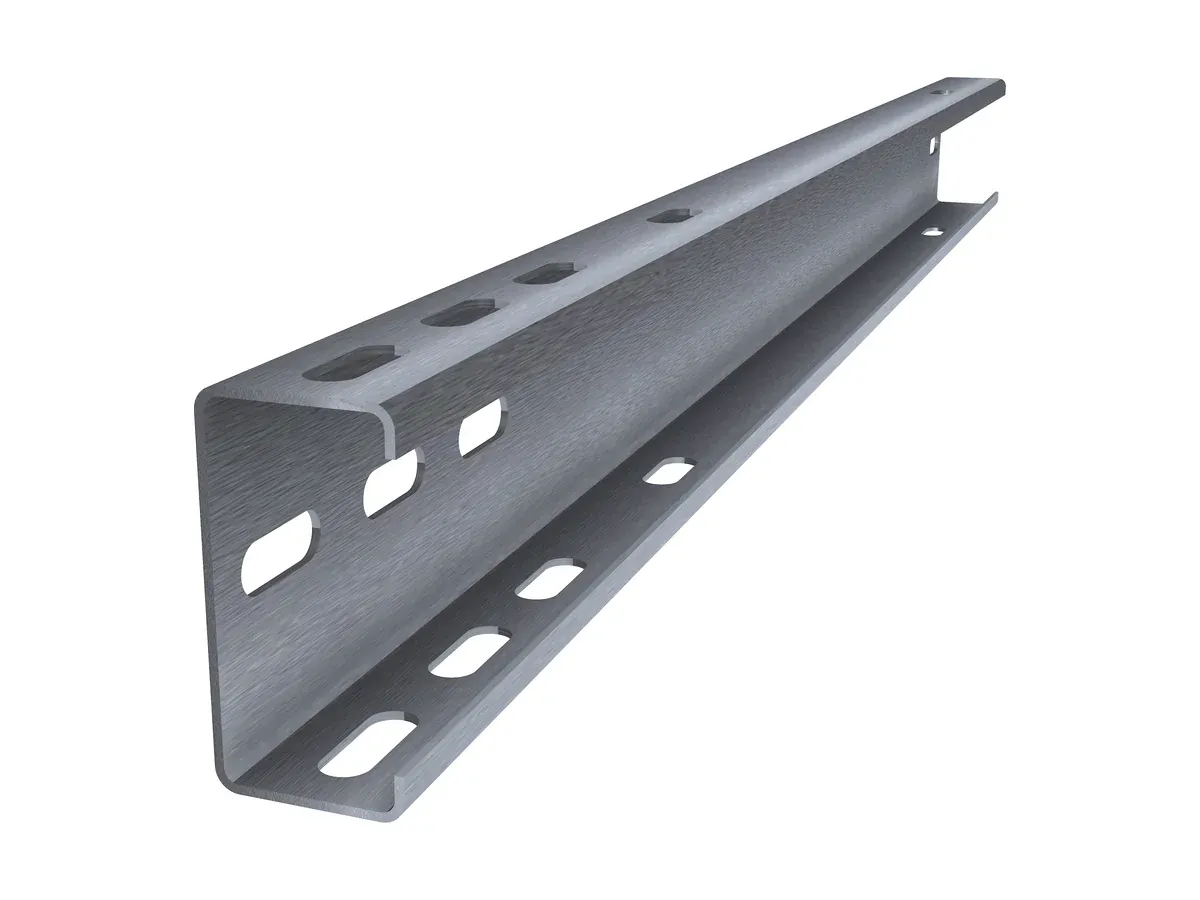

Profilé en C
Profilé en C en acier haute résistance, qui forme les poteaux, les poutres principales et les pannes, et définit l'angle d'inclinaison. Les trous oblongs pré-poinçonnés permettent un assemblage boulonné rapide, sans soudure sur site. Le dimensionnement dépend du type de structure (A / N / VV) et des charges du site.
Acier revêtu Zn-Al-Mg

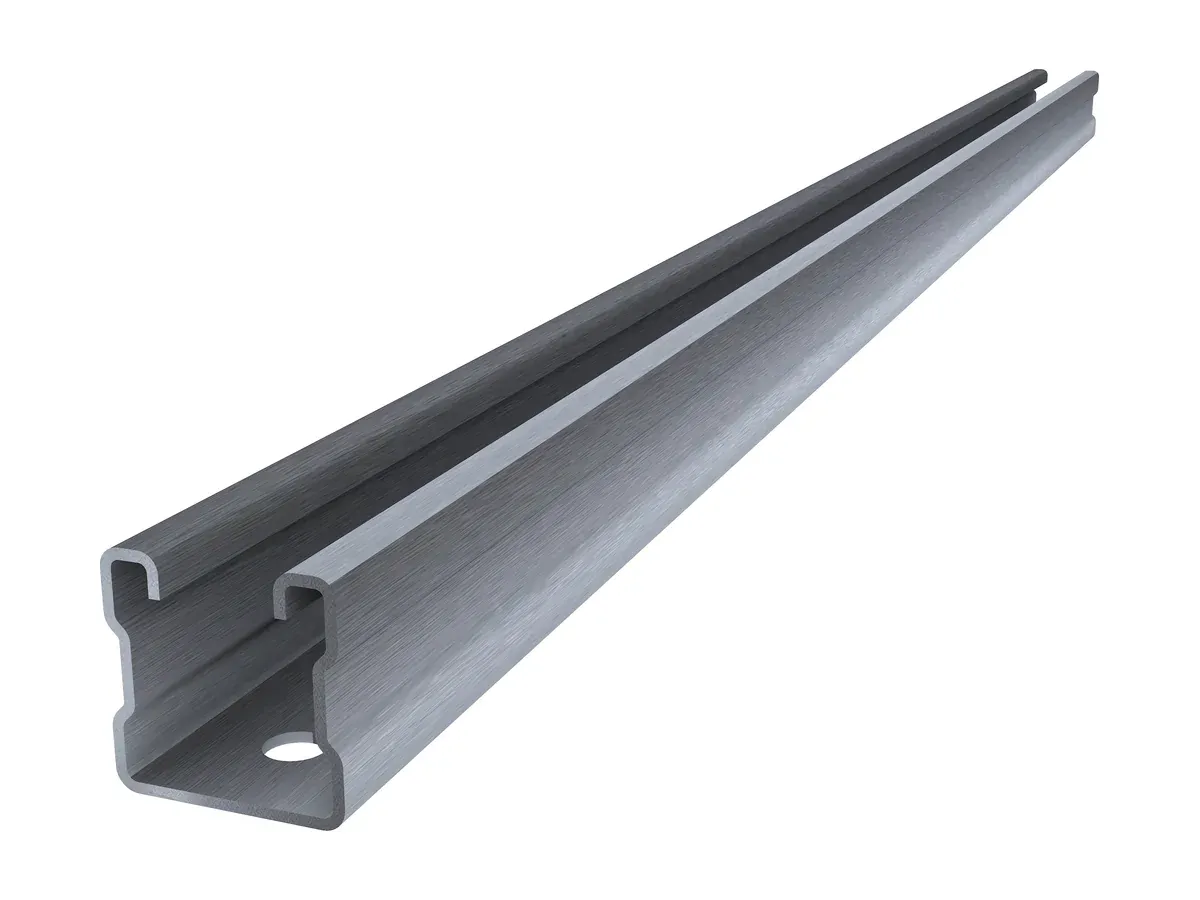

Contreventement diagonal
Contreventement diagonal en acier qui triangule poteaux et poutres. Il apporte la rigidité nécessaire aux configurations à forte inclinaison et à vent élevé sur les grandes centrales au sol.
Acier revêtu Zn-Al-Mg

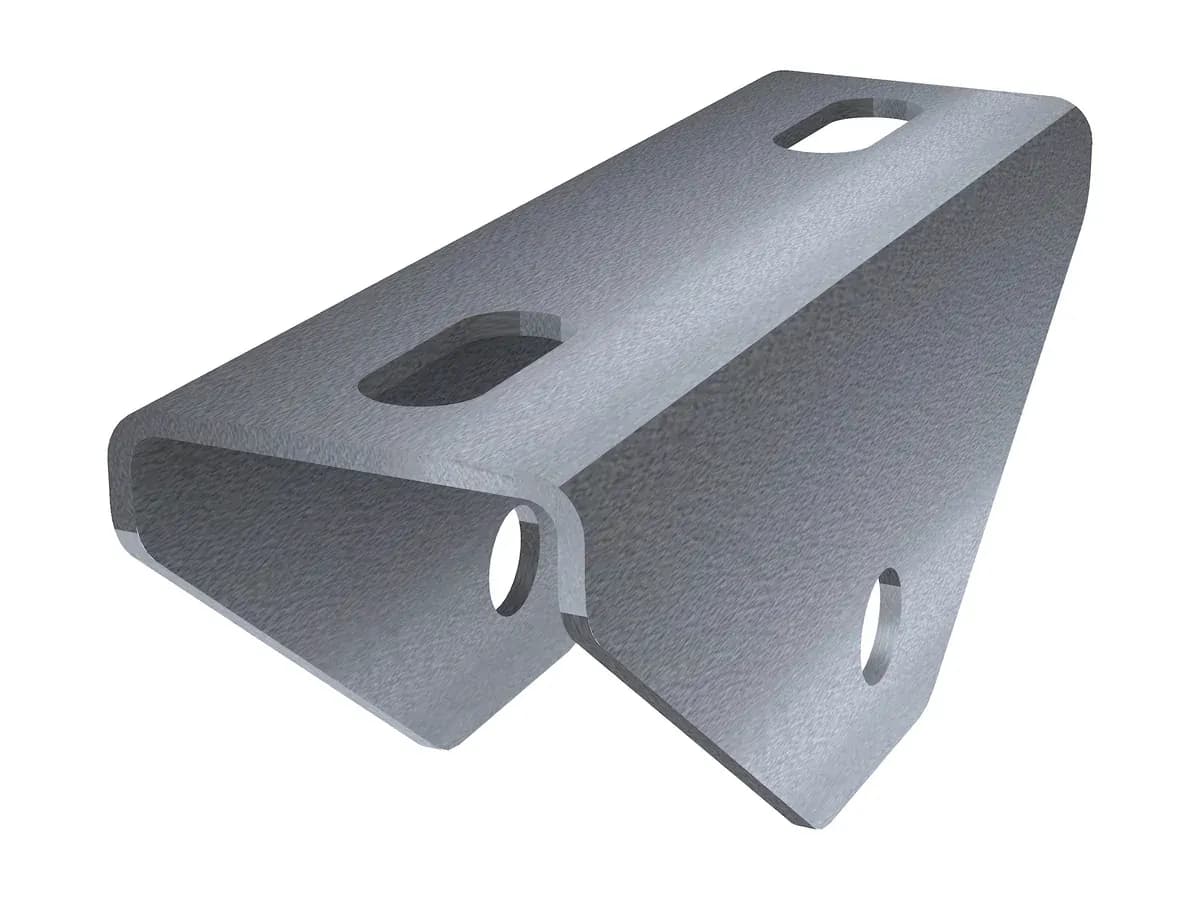

Connecteur poutre-contreventement
Équerre boulonnée qui relie le contreventement diagonal aux poutres et aux poteaux. Les lumières pré-poinçonnées permettent aux équipes de régler l'angle du contreventement sur site et d'équerrer la structure sans soudure ni perçage.
Acier revêtu Zn-Al-Mg

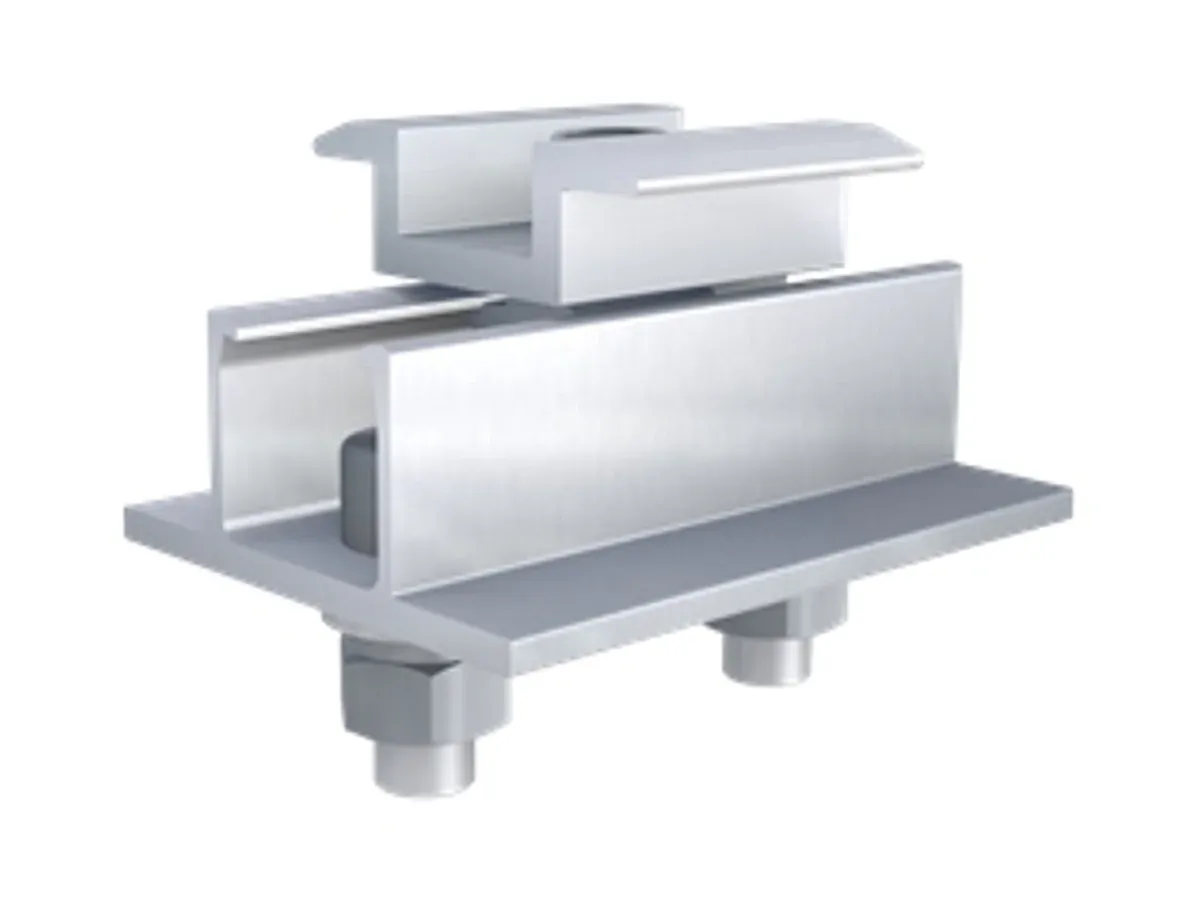

Kit bride intermédiaire
Kit de bride intermédiaire en aluminium pré-assemblé, boulonné sur la panne en profilé en C. Il fixe deux modules cadrés adjacents en une seule opération et réduit le temps de pose des modules sur les grands champs.
Aluminium / SUS304

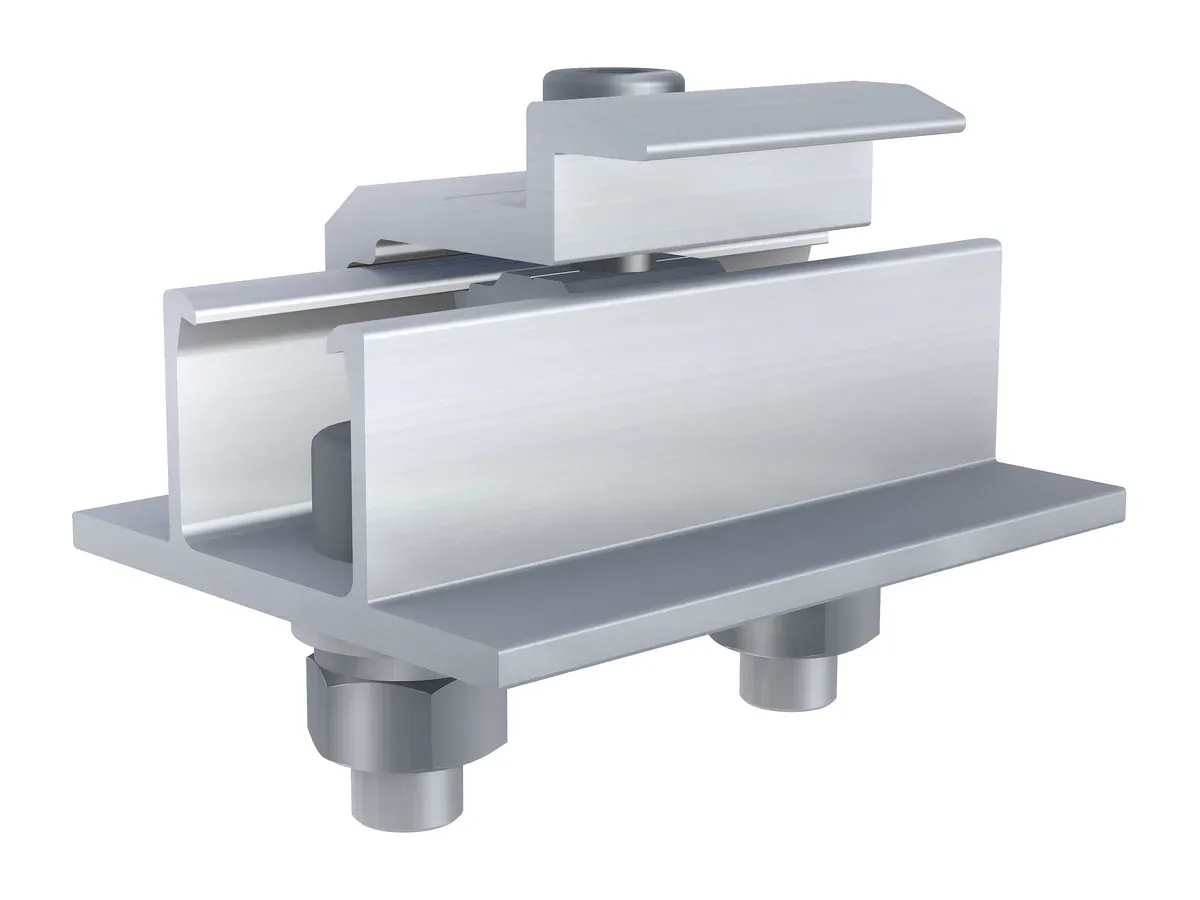

Kit bride d'extrémité
Kit de bride d'extrémité en aluminium pré-assemblé, qui fixe le dernier module en bordure de champ. Son interface boulonnée est identique à celle de la bride intermédiaire : les équipes utilisent une seule méthode de fixation sur tout le chantier.
Aluminium / SUS304
Composants représentatifs — nomenclature (BOM) complète disponible sur demande.
SEC.06
Questions fréquentes
Le ZAM est un acier revêtu d'un alliage zinc-aluminium-magnésium. Il protège contre la rouille aussi bien que l'acier galvanisé à chaud. Lorsque l'acier est coupé ou rayé, le magnésium du revêtement migre pour obturer le bord exposé : les tranches restent donc elles aussi protégées. Pour une structure au sol, cela signifie une durabilité de niveau galvanisé pour un coût inférieur.
L'acier est plus résistant et plus économique : c'est le bon choix pour les sites à vent fort ou à forte charge de neige, et pour la plupart des grands sites. Le revêtement du Terra ZAM élimine en outre le souci habituel de rouille de l'acier. L'aluminium est plus léger à manipuler et mieux adapté aux environnements très corrosifs ou salins : c'est notre Terra AL. Envoyez-nous les données de votre site et nous chiffrerons la comparaison.
Pieux battus, vis de fondation ou béton. Les vis de fondation se posent rapidement, sans temps de prise, et sont notre recommandation lorsque le sol le permet. Les pieux battus conviennent aux grands sites dégagés, le béton aux sols médiocres ou instables. Nous conseillons une étude de sol avant de figer la conception : ce choix alimente la note de calcul du projet.
Trois — type A, type N et type VV — adaptés à différents terrains, expositions au vent et besoins d'implantation. Chaque projet est conçu avec une inclinaison fixe dans la plage 0–45°, une garde au sol définie selon les besoins du site et des modules en portrait ou en paysage. Nos ingénieurs choisissent le type de structure, l'inclinaison et la garde au sol lors de la conception du projet.
La structure est dimensionnée selon les charges de votre site : la gamme standard couvre des charges de neige jusqu'à 1,5 kN/m², et le vent est calculé projet par projet. Chaque Terra ZAM est livré avec une note de calcul selon JIS C 8955, ASCE/SEI 7 · IBC ou Eurocode EN 1991, incluse dans le devis, qui précise les sections des éléments et les fondations pour votre zone de vent et de neige.
Le gain principal porte sur la pose des modules : les brides sans écrou clipsent les modules directement sur le profilé en C, ce qui réduit cette étape jusqu'à 30% par rapport aux brides boulonnées. Les éléments en acier pré-poinçonnés s'assemblent par boulonnage sans perçage sur site, et le pied réglable sur trois axes évite d'avoir à poser les fondations parfaitement.
Oui. La gamme Terra ZAM peut être fabriquée en OEM/ODM : votre marque, votre emballage, notre production.
