INGÉNIERIE STRUCTURELLE
Calculs de structure par projet pour supports de panneaux solaires
Chaque installation mérite une ingénierie rigoureuse. Notre plateforme interne de calcul aux éléments finis (FEM) génère des rapports de conformité structurelle selon JIS, ASCE 7 et Eurocode, pour tout projet, quelle que soit sa taille.
JIS C 8955
Japon
Séisme, vent de typhon, neige, poids propre
ASCE 7-16
Amériques
Vent, neige, séisme, pluie, poids propre
Eurocode EN 1991
Europe
Vent, neige, combinaisons, poids propre
Pourquoi la conformité structurelle est importante
Les exigences liées aux permis de construire se renforcent dans le monde entier. De plus en plus de juridictions exigent des calculs de structure spécifiques au projet avant d'autoriser une installation photovoltaïque : les tableaux de charges génériques ne suffisent plus.
La plupart des installateurs et des entreprises EPC ne disposent pas des ressources en ingénierie structurelle nécessaires pour réaliser ces calculs en interne. Faire appel à un ingénieur externe ajoute des coûts, des délais et une charge de coordination à chaque projet.
Nous avons développé notre plateforme de conformité pour répondre à ce besoin. Fabricant fort de 15 ans d'expérience en ingénierie structurelle, nous fournissons ce que la plupart de nos concurrents ne peuvent pas proposer : des calculs de charges spécifiques au projet, inclus avec votre système de montage.
Les permis exigent de plus en plus des calculs spécifiques au projet
Les ingénieurs structure externes sont coûteux et lents
La plupart des fournisseurs de systèmes de fixation ne proposent pas ce service
Megawa inclut le support d'ingénierie avec le produit
Une plateforme complète d'analyse structurelle
Développée en interne. Pas sous-traitée. Pas un tableur.
MegaMount
Plateforme d'ingénierie structurelle
Calcul des charges
Calcul des charges de vent, de neige, sismiques et du poids propre par saisie paramétrique. Référence automatique aux articles des normes : ASCE 7-16 §29.4.4, JIS C 8955 §6 ou EN 1991-1-4.
Analyse aux éléments finis
Analyse progressive en trois étapes : vérification des rails → modélisation de la structure avec optimisation des appuis → analyse complète de la structure en 3D. Vérifications en flexion, cisaillement et interaction M-V, avec taux d'utilisation.
Visualisation 3D
Aperçu du modèle en vue isométrique avec sélection des cas de charge. Visualisez le comportement de la structure sous différentes conditions de chargement avant de finaliser la conception.
Vérification croisée SAP2000
Onglet de comparaison dédié pour contrôler les résultats par rapport à SAP2000, le logiciel d'analyse structurelle de référence du secteur. Traçabilité complète pour la revue d'ingénierie.

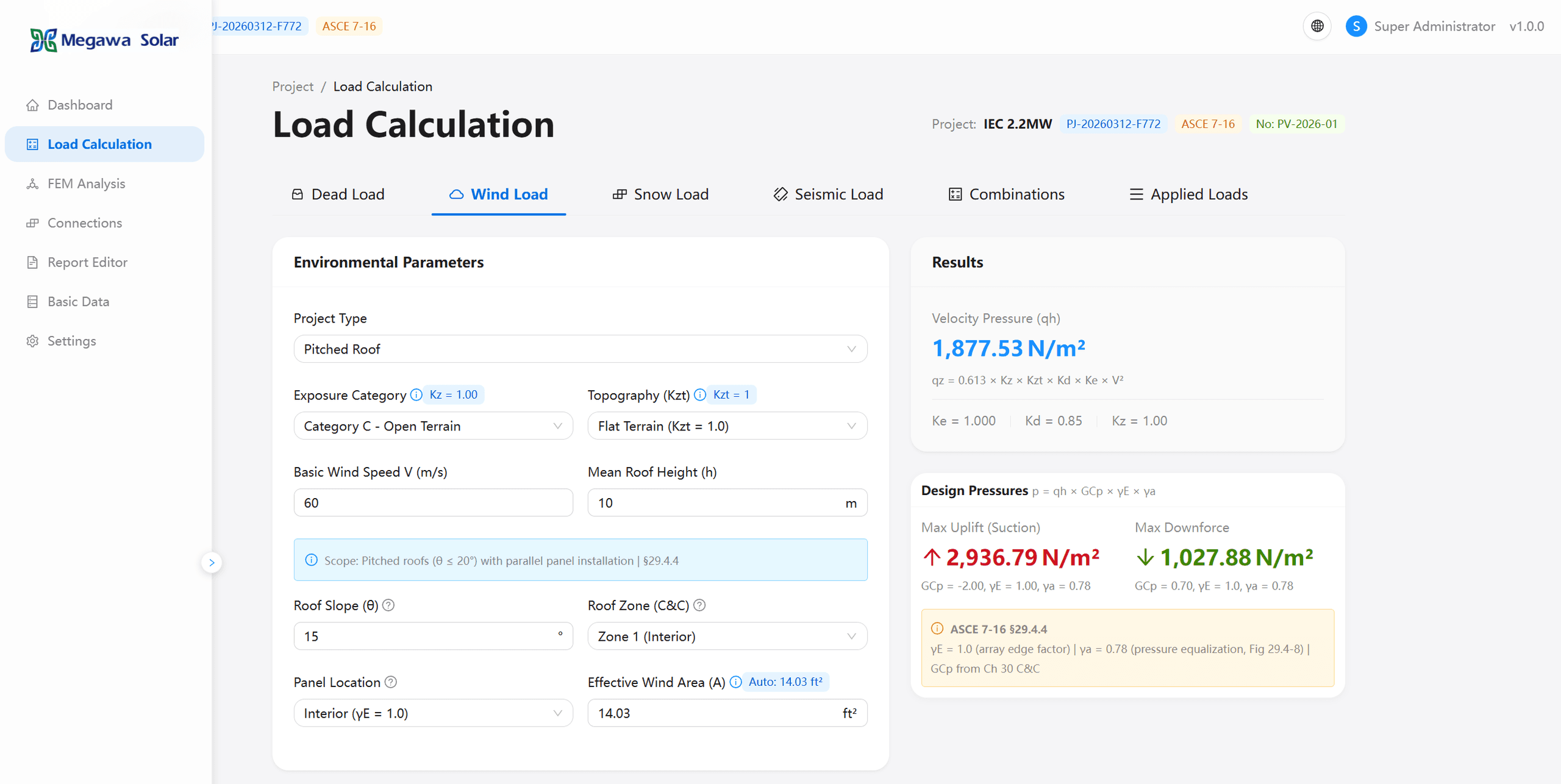

Calcul des charges — analyse de la charge de vent avec les paramètres de l'ASCE 7-16

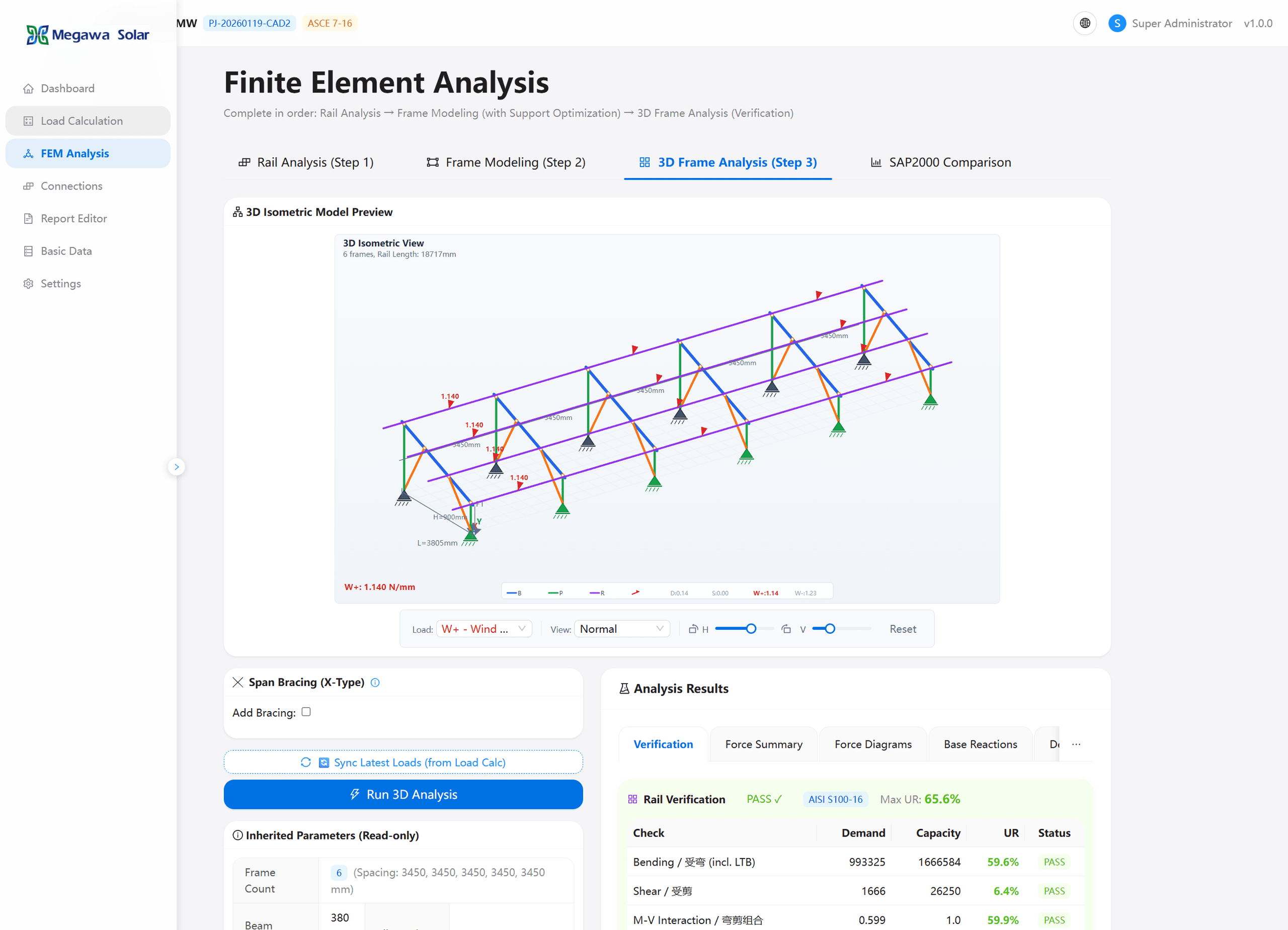

Analyse MEF — vérification du modèle 3D à barres avec résultats PASS/FAIL
Trois normes. Une seule plateforme.
Notre plateforme couvre les principales normes internationales de dimensionnement des structures de montage photovoltaïque. Sélectionnez la norme applicable selon la localisation de votre projet.
JIS C 8955
Japon
Norme industrielle japonaise relative aux charges de calcul des structures supportant des champs photovoltaïques. Elle couvre les charges sismiques (composantes horizontale et verticale), les charges de vent de type typhon et l'accumulation de neige. Obligatoire pour toutes les installations photovoltaïques au Japon.
Types de charges
Séisme, vent de typhon, neige, poids propre
Requise pour les demandes de permis de construire au Japon et l'éligibilité FIT/FIP.
ASCE 7-16
Amériques
Norme de l'American Society of Civil Engineers relative aux charges minimales de calcul et aux critères associés. Elle couvre les charges de vent (méthode composants et bardage, §29.4), les charges de neige (y compris accumulations et charges dissymétriques) et les dispositions sismiques (Seismic Design Category). Paramètres spécifiques au projet issus de l'ASCE 7 Hazard Tool.
Types de charges
Vent, neige, séisme, pluie, poids propre
Référencée par l'IBC et la plupart des codes de construction américains pour le dimensionnement des structures.
Eurocode EN 1991
Europe
Norme européenne relative aux actions sur les structures. Actions du vent (EN 1991-1-4), charges de neige (EN 1991-1-3) et combinaisons de charges (EN 1990). Application des Annexes nationales pour les paramètres propres à chaque pays, notamment les catégories de terrain, les vitesses de référence du vent et les zones de neige.
Types de charges
Vent, neige, combinaisons, poids propre
Applicable dans tous les États membres de l'UE, avec les ajustements des Annexes nationales.
Des données du projet aux résultats vérifiés
Notre processus d'ingénierie suit une démarche systématique et vérifiable.
Données du projet
Vous fournissez la localisation du projet, les conditions de terrain, la configuration du système et les caractéristiques des modules. Notre plateforme détermine les paramètres de calcul applicables.
Détermination des charges
La plateforme calcule les charges environnementales propres au site (pression du vent, hauteur de neige, coefficients sismiques) en se référant automatiquement aux articles de la norme applicable.
Analyse des rails et de la structure
Analyse structurelle progressive : vérification des rails d'abord, puis modélisation de la structure avec optimisation des appuis. Le système contrôle les critères de flexion, de cisaillement et d'interaction à chaque étape.
Vérification 3D
Analyse complète de la structure en 3D avec visualisation isométrique. Comparaison sollicitation/résistance pour chaque élément, avec taux d'utilisation et verdict PASS/FAIL pour chaque critère.
Rapport et livraison
Génération d'un rapport complet de conformité structurelle incluant tous les calculs, diagrammes de charges et synthèses de vérification. Prêt à être joint à la demande de permis de construire.
Des rapports d'ingénierie prêts à soumettre
Chaque rapport inclut la chaîne de calcul complète, des charges environnementales à la vérification des éléments, et convient aux demandes de permis.
- Calculs des charges environnementales avec références aux articles des normes
- Vérification des éléments : flexion, cisaillement, interaction M-V (sollicitation/résistance)
- Taux d'utilisation et synthèse des coefficients de sécurité
- Résultats de l'analyse 3D de la structure avec diagrammes des efforts
- Réactions d'appui pour le dimensionnement des fondations
- Données de vérification croisée SAP2000
- Spécifications des matériaux et références des modèles de produits
Pourquoi c'est important pour votre activité
Ce qui distingue Megawa d'un fournisseur de systèmes de fixation classique.
| Megawa Solar | Fournisseur classique | |
|---|---|---|
| Calcul de structure | Analyse MEF spécifique au projet avec vérification 3D | Tableaux de charges génériques, ou non fourni |
| Normes couvertes | JIS C 8955, ASCE 7-16 et Eurocode EN 1991 | Une seule norme, voire aucune |
| Taille minimale de projet | Disponible quelle que soit la taille du projet | Grands projets uniquement ou en supplément |
| Recevabilité pour le permis | Rapports adaptés au dépôt d'un permis de construire | À votre charge ou recours à un ingénieur tiers |
| Méthode de vérification | Vérifiable par recoupement avec SAP2000 | Calculs sur tableur invérifiables |
Questions fréquentes
Bénéficiez d'un accompagnement en conformité structurelle pour votre projet
Communiquez-nous la localisation de votre projet et la configuration du système. Notre équipe d'ingénierie évaluera les exigences de conformité et vous adressera une proposition.
