Montage photovoltaïque au sol : les bases, une introduction complète

Sommaire

• Introduction
• Types de structures de montage au sol
  • Supports mono poteau
  • Supports à inclinaison réglable manuellement
  • Systèmes de suivi (trackers)
• Avantages et inconvénients des différents matériaux
• Points clés d’un projet photovoltaïque au sol
  • Choix et analyse du site
  • Nature du sol et incidences
  • Urbanisme local et autorisations
• Avenir des structures de montage au sol

Introduction

Exploiter l’énergie du soleil grâce aux modules photovoltaïques est l’un des piliers de la transition actuelle vers les énergies renouvelables. Les systèmes de fixation pour panneaux solaires au sol y jouent un rôle central : ils constituent la base qui permet aux modules de fonctionner efficacement. Ces systèmes sont essentiels pour quiconque souhaite transformer un terrain libre en actif producteur d’énergie.

Une structure de montage au sol robuste ne se contente pas de maintenir les modules en place. Elle conditionne les performances globales et la durée de vie de l’investissement solaire. Choisir le bon système suppose de maîtriser non seulement la mécanique des structures porteuses, mais aussi les contraintes environnementales et réglementaires propres au site d’installation.

Polyvalentes et performantes, les installations photovoltaïques au sol sont un choix répandu pour un large éventail d’applications. Que vous soyez un particulier souhaitant réduire votre empreinte carbone ou une entreprise désireuse de tirer parti des énergies renouvelables, le bon système de montage au sol peut faire toute la différence.

Types de structures de montage au sol

Structures au sol standard

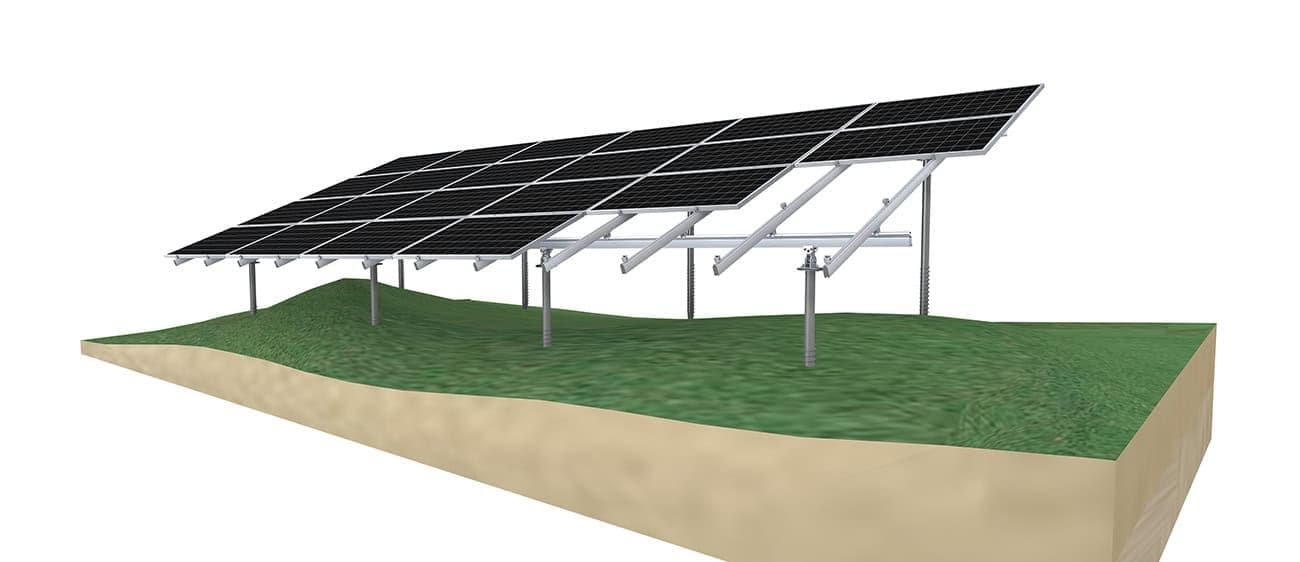

Les structures au sol standard reposent sur une ossature simple qui maintient les modules selon un angle d’inclinaison fixe. Il s’agit généralement d’un châssis métallique ancré sur une fondation béton ou sur des vis de fondation. Les modules sont orientés selon un angle prédéfini en fonction des conditions géographiques et climatiques, afin de maximiser l’ensoleillement.

Supports mono poteau

Les supports sur poteau surélèvent les modules et permettent d’en installer plusieurs sur un seul poteau. Ils sont particulièrement intéressants sur terrain accidenté ou lorsqu’une hauteur supplémentaire est nécessaire pour optimiser l’ensoleillement. Ces supports peuvent être fixes ou réglables manuellement, afin de modifier l’inclinaison selon les saisons.

Supports à inclinaison réglable manuellement

Les supports réglables permettent de modifier l’angle d’inclinaison des modules à intervalles réguliers, ce qui maximise leur rendement tout au long de l’année. Leurs pièces mobiles exigent davantage de maintenance, mais ils peuvent augmenter sensiblement la production du champ photovoltaïque. Cette solution ne convient toutefois qu’aux petits projets, faute de quoi le travail manuel devient vite ingérable.

Systèmes de suivi (trackers)

Les systèmes de suivi constituent le type de structure au sol le plus avancé. Ces systèmes dynamiques suivent activement la course du soleil dans le ciel, de sorte que les modules conservent l’angle optimal pour capter un maximum de rayonnement tout au long de la journée. Les trackers mono-axe s’orientent selon un seul axe, généralement d’est en ouest, tandis que les trackers bi-axes s’ajustent en plus selon la hauteur saisonnière du soleil.

Chaque type de structure au sol présente des avantages propres et répond à des exigences de site et à des objectifs de performance spécifiques. Le choix dépend de plusieurs facteurs, notamment le site d’installation, le budget et le rendement attendu du champ photovoltaïque.

Avantages et inconvénients des différents matériaux

Pour les structures de montage photovoltaïque, le choix des matériaux se résume généralement à trois options : l’aluminium, l’acier galvanisé et l’acier revêtu Zn-Al-Mg, de plus en plus utilisé. Chaque matériau possède des caractéristiques propres qui orientent la décision selon les exigences du projet, les conditions environnementales et le budget.

Voici ces informations sous forme de tableau comparatif :

Matériau

Avantages

Inconvénients

Aluminium

– Excellente résistance à la corrosion
– Léger
– Hautement recyclable

– Résistance mécanique inférieure à celle de l’acier
– Coût généralement plus élevé que l’acier

Acier galvanisé

– Résistance à la traction et durabilité élevées, adapté aux zones à fortes charges
– Plus économique que l’aluminium

– La résistance à la corrosion peut se dégrader
– Plus lourd, ce qui augmente les coûts de transport et l’effort de pose

Acier revêtu Zn-Al-Mg (Magnelis)

– Résistance à la corrosion supérieure, avec effet d’autocicatrisation
– Polyvalent dans des environnements variés

– Disponibilité plus limitée
– Relativement récent sur le marché des structures photovoltaïques

Comparaison entre différents matériaux

Points clés d’un projet photovoltaïque au sol

Choix et analyse du site

Le choix de l’emplacement est déterminant pour un projet photovoltaïque au sol. Le site doit bénéficier d’un ensoleillement abondant, avec un ombrage minimal dû aux arbres, bâtiments ou autres obstacles. L’analyse de la topographie permet de déterminer l’orientation et l’implantation optimales des modules afin de maximiser le rayonnement capté.

Nature du sol et incidences

La nature du sol influe fortement sur le choix de la fondation de la structure. Les sols sableux, limoneux ou argileux exigent chacun des méthodes d’ancrage différentes pour garantir la stabilité. Une étude géotechnique renseigne sur la capacité portante du sol et aide à choisir la fondation adaptée : fondation béton, pieux battus ou vis de fondation.

Ensoleillement et risques d’ombrage

Il est essentiel d’évaluer le gisement solaire du site. Cela implique de connaître la course du soleil dans le ciel aux différentes périodes de l’année et d’identifier les risques d’ombrage. Des outils comme le Solar Pathfinder facilitent ces évaluations et permettent d’optimiser l’implantation du système pour un ensoleillement sans obstacle.

Urbanisme local et autorisations

Avant l’installation, il est impératif de connaître et de respecter les règles d’urbanisme et les codes de construction locaux. Ces réglementations peuvent influer sur la conception et l’implantation du système. Par ailleurs, l’obtention des autorisations nécessaires est une étape critique, à traiter dès le début de la planification pour garantir la conformité légale et éviter les retards.

Chacun de ces points joue un rôle essentiel dans la planification et la réussite d’une installation photovoltaïque au sol. Une préparation rigoureuse et des vérifications approfondies dans ces domaines favorisent une installation sans accroc et un système de production solaire plus performant et plus fiable.

Avenir des structures de montage au sol

Le secteur solaire innove en permanence, et la recherche vise à développer des solutions de montage plus performantes et plus économiques. Parmi les évolutions possibles : des matériaux plus légers et plus résistants, des conceptions modulaires qui simplifient la pose, et des systèmes intelligents capables de surveiller les conditions environnementales et de s’y adapter pour des performances optimales.

Des matériaux émergents tels que les composites hautes performances, l’acier revêtu Zn-Al-Mg ou les alliages avancés offrent des perspectives de durabilité accrue et de poids réduit.

Les systèmes de fixation pour panneaux solaires au sol sont appelés à jouer un rôle croissant dans le développement de l’énergie solaire. Ils sont particulièrement essentiels pour les centrales de grande puissance et dans les régions où les installations en toiture ne sont pas envisageables. À mesure que le solaire s’intègre aux systèmes énergétiques mondiaux, les structures au sol continueront d’évoluer, en s’adaptant mieux à des environnements variés et en s’intégrant davantage aux autres infrastructures d’énergies renouvelables.

L’avenir des technologies de montage au sol est prometteur : elles pourraient encore réduire les coûts et améliorer l’adaptabilité et le rendement de la production photovoltaïque. Elles seront déterminantes pour accélérer l’adoption de l’énergie solaire dans le monde entier.
