เสารองรับ

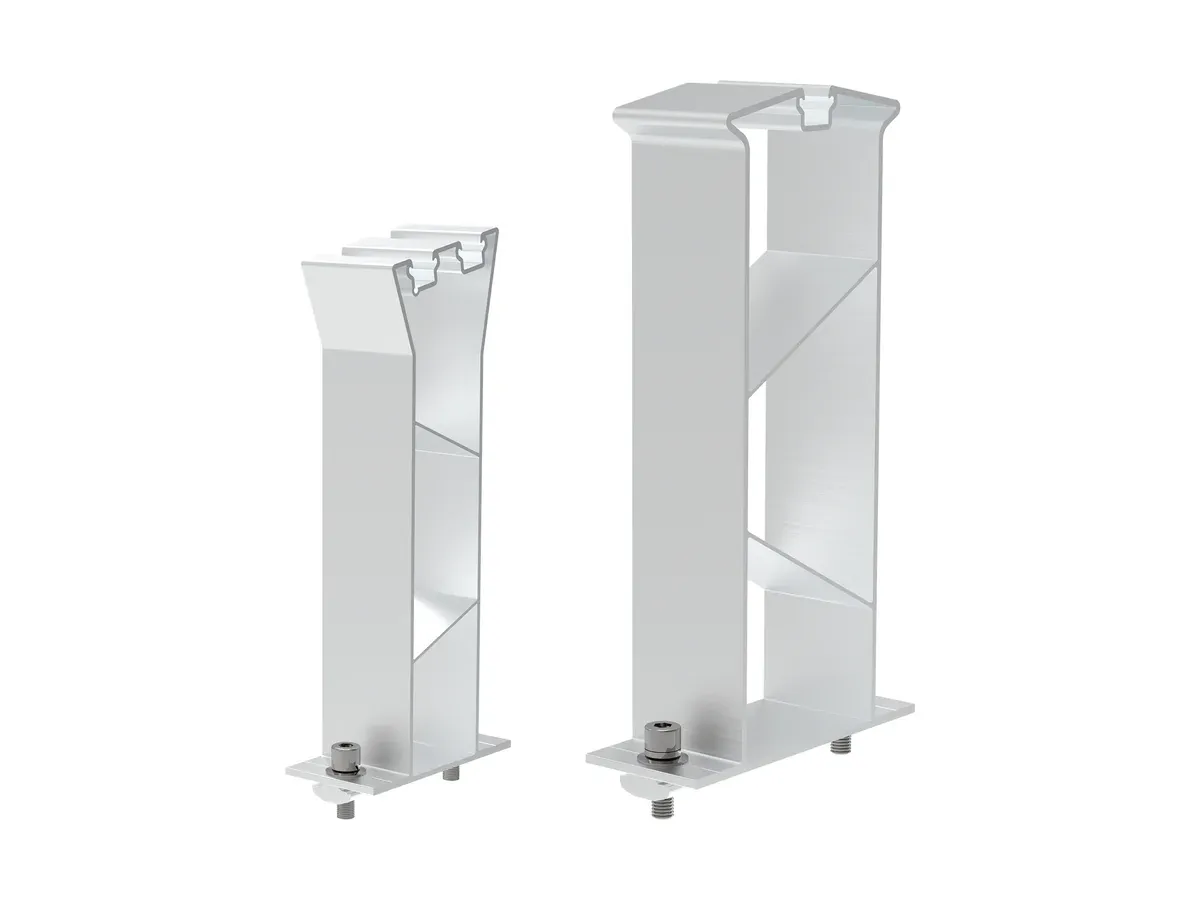

เสาอลูมิเนียม AL6005-T5 รองรับขอบด้านหลังของแผงและกำหนดมุมเอียง มี 2 ความสูงสำหรับการจัดวางที่มุม 5° 10° และ 15° ยึดกับรางฐานด้วยสลักเกลียวโดยไม่ยึดเข้ากับหลังคา
AL6005-T5
Matrix ELITE
ขายึดแผงโซล่าเซลล์บนหลังคา
โครงสร้างแบบถ่วงน้ำหนักทรงเตี้ยสำหรับดาดฟ้าอาคารพาณิชย์ จัดวางแบบตะวันออก-ตะวันตกหรือหันทิศใต้ที่มุม 5° 10° หรือ 15° รูปทรงแอโรไดนามิกเปลี่ยนแรงลมเป็นแรงกดยึด ชุดแผงจึงใช้น้ำหนักถ่วงน้อยลงและลดน้ำหนักที่กดลงบนหลังคา
ภาพรวม
Matrix ELITE

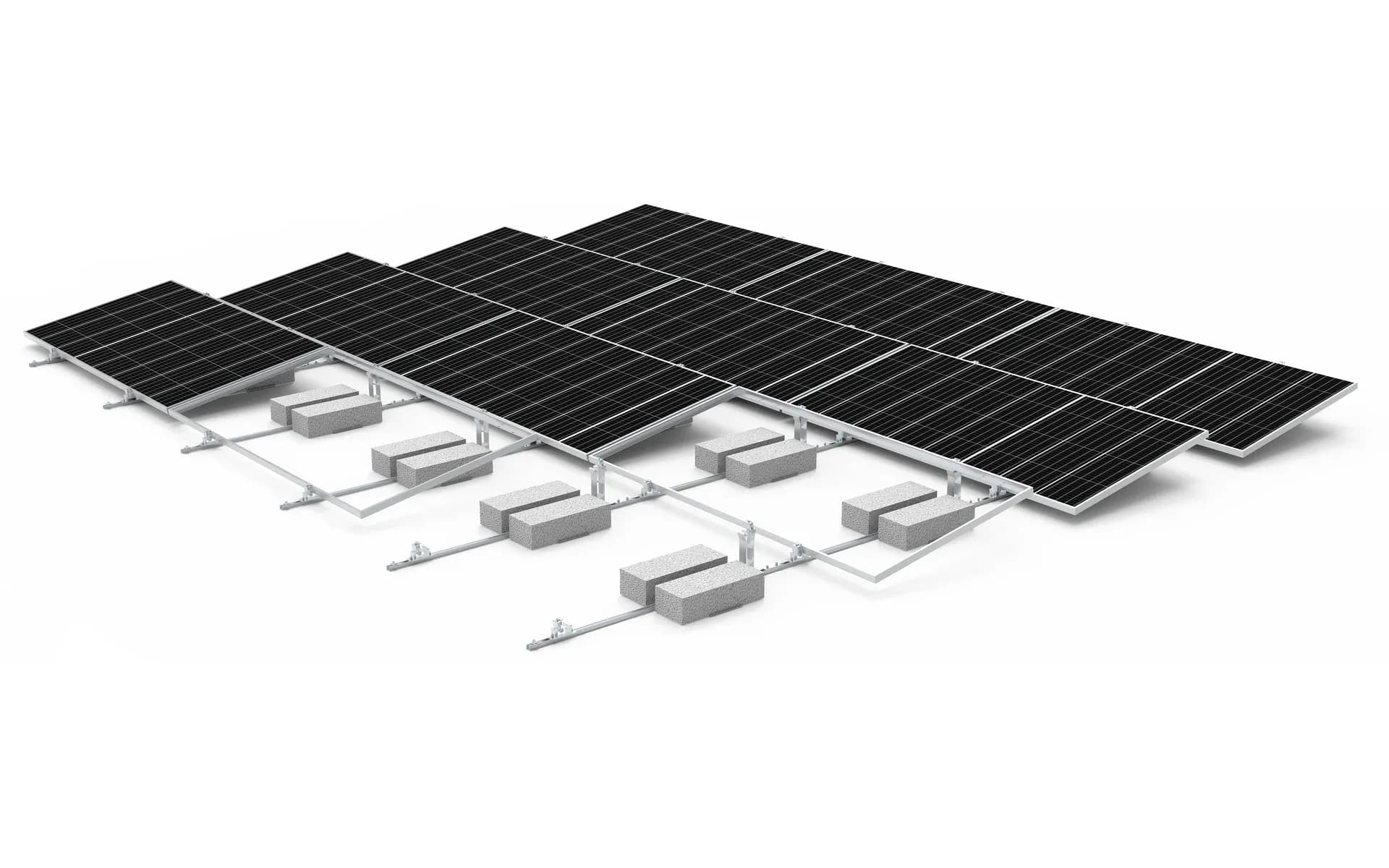

บนหลังคาดาดฟ้า แผงโซล่าเซลล์ถูกยึดไว้ด้วยน้ำหนักแทนสกรู ยิ่งใช้น้ำหนักน้อย ยิ่งใช้พื้นที่หลังคาได้มากขึ้น Matrix ELITE เป็นโครงสร้างโซล่าเซลล์สำหรับหลังคาดาดฟ้าที่ออกแบบรูปทรงให้ทำงานร่วมกับแรงลม รูปทรงเตี้ยและลาดเอียงทำให้กระแสลมกดชุดแผงลงบนหลังคาแทนการยกขึ้น ไม่มีการเจาะหลังคา แผ่นเมมเบรนจึงยังคงปิดสนิท และการรับประกันหลังคายังคงเดิม
เนื่องจากรูปทรงช่วยลดแรงลม โครงสร้างจึงใช้ก้อนถ่วงน้ำหนักคอนกรีตน้อยกว่าโครงสร้างหลังคาดาดฟ้าแบบทั่วไป สำหรับหน้างานที่ต้องการลดลงอีก แผ่นเพิ่มแรงเสียดทานใต้รางฐาน (อุปกรณ์เสริม) ช่วยเพิ่มการยึดเกาะกับผิวหลังคาและลดน้ำหนักถ่วงลงได้อีก ประเด็นนี้สำคัญกับหลังคาอาคารพาณิชย์รุ่นเก่าที่ทุกกิโลกรัมต่อตารางเมตรมีผล โครงสร้างที่เบากว่าทำให้หลังคาที่รับน้ำหนักได้ก้ำกึ่งกลายเป็นโครงการที่ทำได้จริง แผงติดตั้งได้ทั้งแบบตะวันออก-ตะวันตกสองด้านซึ่งได้กำลังผลิตมากขึ้นบนหลังคาเดิม หรือแบบหันทิศใต้เพื่อผลผลิตต่อแผงสูงสุด แต่ละแบบเลือกมุมเอียงได้ 5° 10° หรือ 15° บนหลังคาเมมเบรน หลังคาคอนกรีต หรือหลังคาเมทัลเด็ค
Zeroการเจาะหลังคา
5·10·15 °มุมเอียงที่เลือกได้
0 Yearsการรับประกันสินค้า
จุดเด่นหลัก
จุดที่แตกต่าง
01 / 04

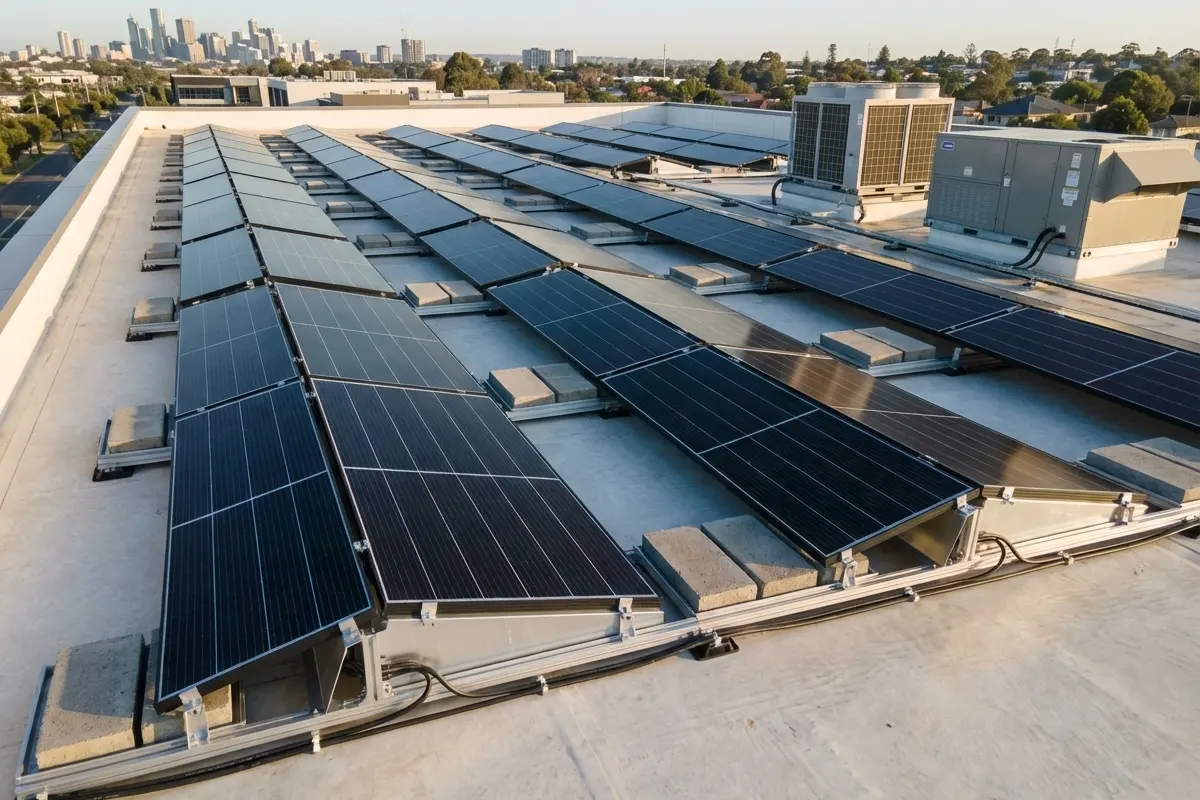

ติดตั้งแผงได้มากขึ้นบนหลังคาเดิม

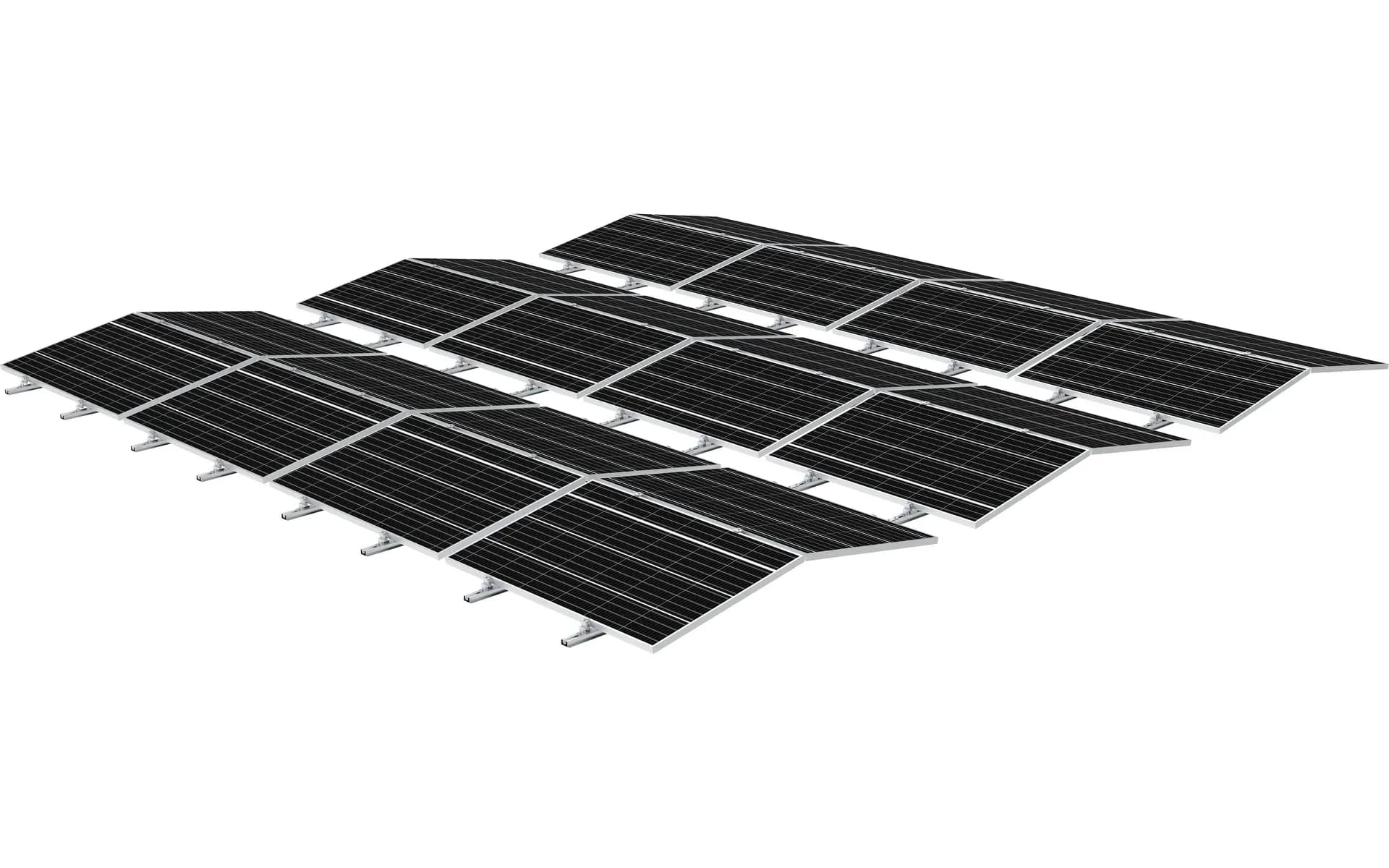

การจัดวางแบบตะวันออก-ตะวันตกสองด้านใช้พื้นที่หลังคาได้เต็มจากขอบถึงขอบ จึงได้กำลังผลิตมากขึ้นบนพื้นที่เท่าเดิม และมีการจัดวางแบบหันทิศใต้ให้เลือกเมื่อผลผลิตต่อแผงสำคัญกว่า
02 / 04
ใช้น้ำหนักถ่วงน้อยลง ลดน้ำหนักบนหลังคา
รูปทรงลาดเอียงทำให้ลมกดชุดแผงลงแทนการยกขึ้น และแผ่นเพิ่มแรงเสียดทานใต้รางฐาน (อุปกรณ์เสริม) ช่วยเพิ่มการยึดเกาะ ทั้งสองส่วนช่วยลดน้ำหนักถ่วงที่หลังคาต้องรับ
03 / 04
ไม่เจาะหลังคา
ก้อนถ่วงน้ำหนักคอนกรีตยึดชุดแผงไว้โดยไม่มีตัวยึดทะลุแผ่นหลังคาแม้แต่ตัวเดียว แผ่นเมมเบรนจึงยังคงปิดสนิท และสามารถย้ายหรือรื้อถอนโครงสร้างได้ในภายหลัง
04 / 04

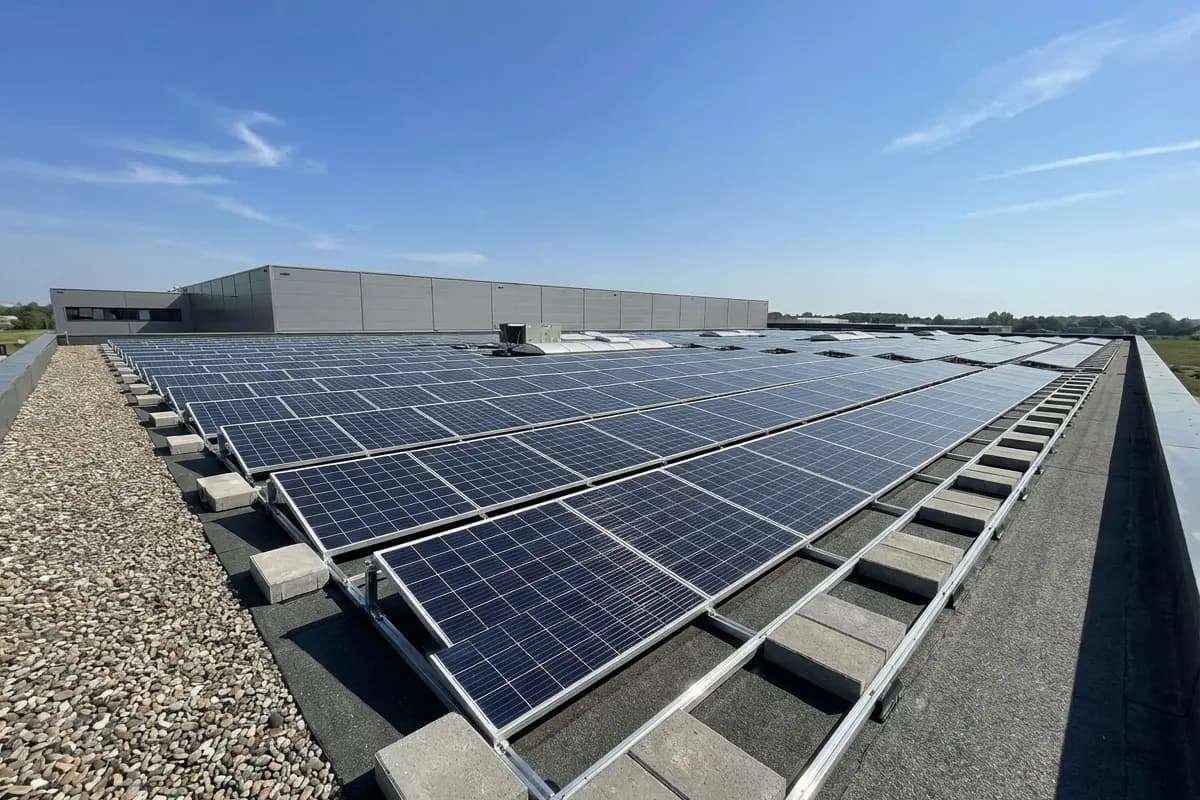

ออกแบบให้ใช้งานกลางแจ้ง 25 ปี
อลูมิเนียม AL6005-T5 และตัวยึดสแตนเลส SUS304 ทนการกัดกร่อนบนหลังคาที่เปิดรับสภาพอากาศ อายุการใช้งานออกแบบ 25–30 ปี พร้อมรับประกัน 12 ปี
ข้อมูลทางเทคนิค
ข้อมูลจำเพาะทางเทคนิค
| วัสดุ | อลูมิเนียม AL6005-T5 / สแตนเลส SUS304 |
|---|---|
| การวางแผง | ตะวันออก-ตะวันตก แบบสองด้าน / ใต้-เหนือ แบบด้านเดียว |
| มุมเอียง | 5° / 10° / 15° |
| วิธียึด | ไม่เจาะหลังคา ถ่วงน้ำหนักด้วยก้อนคอนกรีต |
| แรงลม / น้ำหนักหิมะ | ออกแบบตามโครงการ มีรายการคำนวณโครงสร้างเฉพาะแต่ละหน้างาน |
| ประเภทหลังคา | หลังคาดาดฟ้าอาคารพาณิชย์และโรงงาน (เมมเบรน คอนกรีต เมทัลเด็ค) |
| การเจาะหลังคา | ไม่มี — ถ่วงน้ำหนักทั้งระบบ ไม่กระทบการรับประกันหลังคา |
|---|---|
| การเคลือบผิว | อะโนไดซ์ ชั้นเคลือบหนา ~10 μm |
| อายุการใช้งานตามการออกแบบ | 25-30 ปี |
| การรับประกัน | 12 ปี |
| มาตรฐานการออกแบบ | JIS C 8955 (JP) · ASCE/SEI 7 · IBC (US) · Eurocode EN 1991 (EU) |
สำหรับโครงการอุตสาหกรรม สามารถขอรายการคำนวณโครงสร้างเฉพาะหน้างานได้
ชิ้นส่วนของระบบ
ชิ้นส่วนหลัก

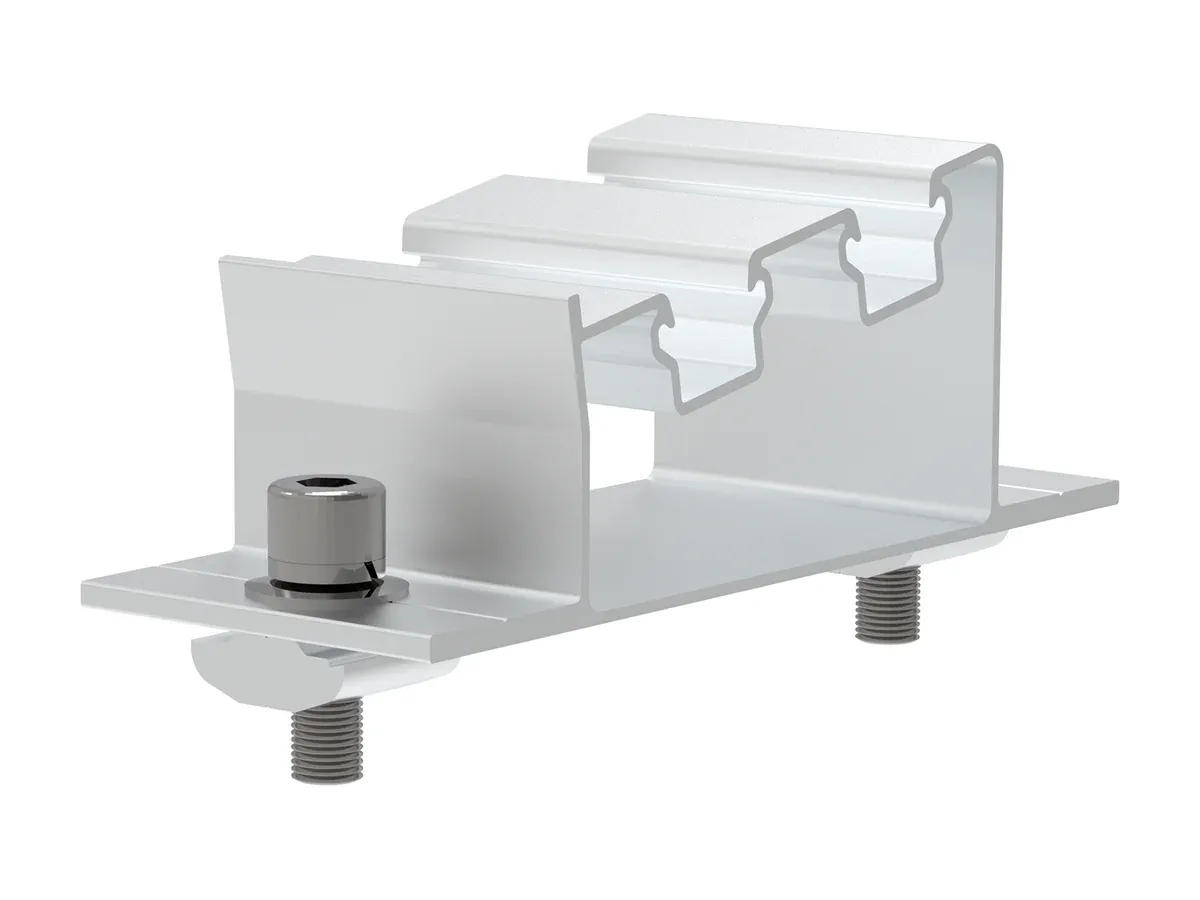

ฐานรองรับ
เสาอลูมิเนียมแบบเตี้ย รองรับขอบด้านหน้าของแผง ใช้คู่กับเสารองรับเพื่อสร้างมุมเอียง หัวเสาแบบมีร่องรองรับรางยึดแผงโซล่าเซลล์ได้โดยตรง
AL6005-T5

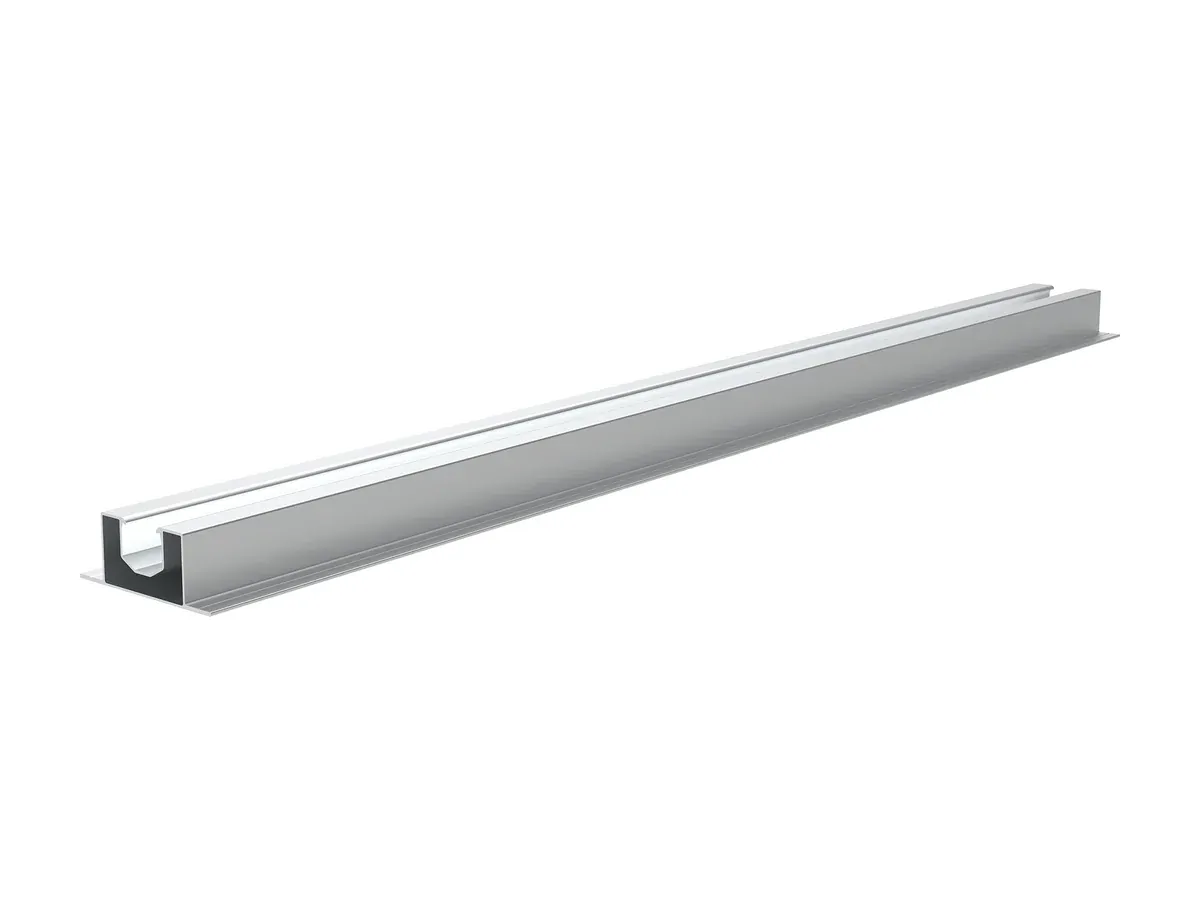

รางฐาน
รางโครงสร้างหลักที่ยึดเสาเข้าด้วยกันและกระจายน้ำหนักถ่วงลงบนหลังคา แผ่นยางเพิ่มแรงเสียดทาน (อุปกรณ์เสริม) ที่ด้านล่างช่วยเพิ่มการยึดเกาะระหว่างรางกับผิวหลังคา จึงลดน้ำหนักถ่วงที่ต้องใช้
AL6005-T5

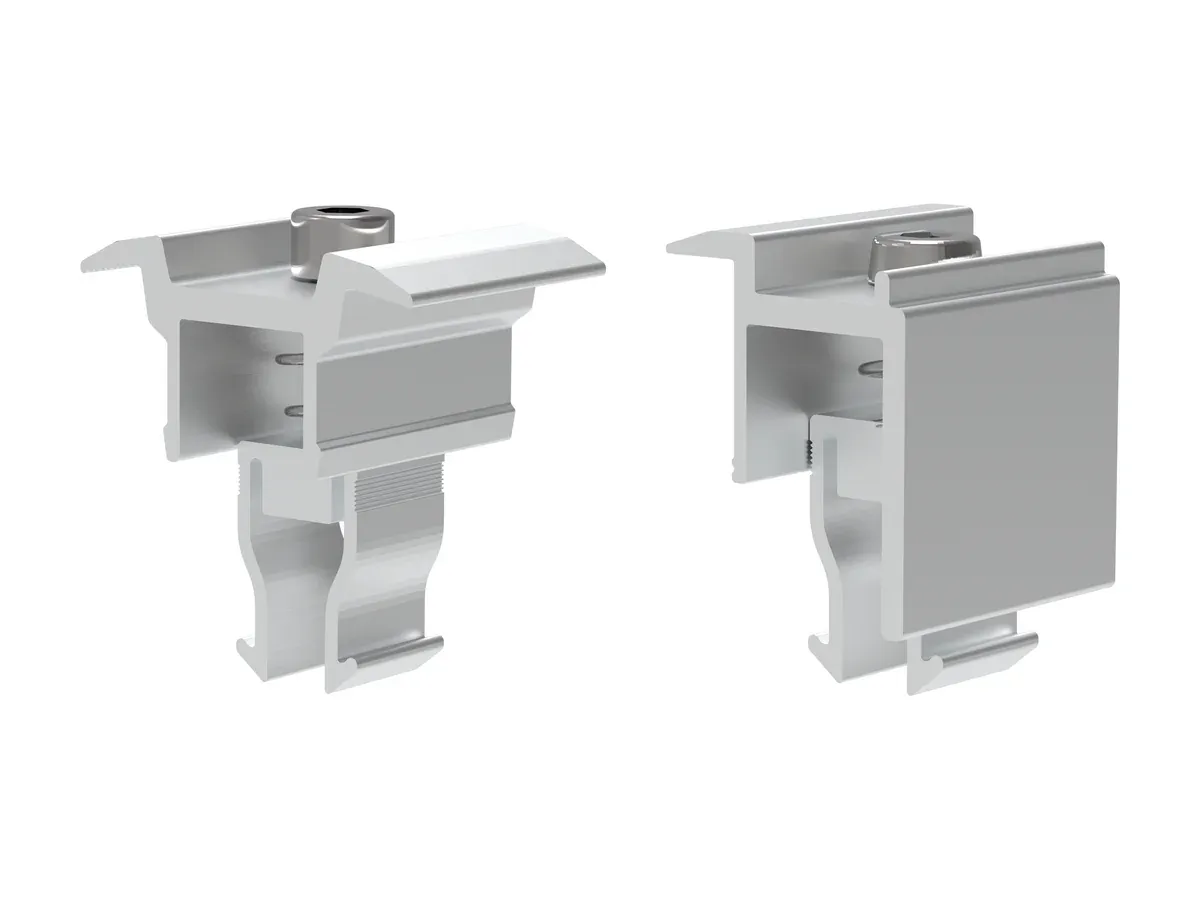

End Clamp และ Mid Clamp
ตัวล็อคแผงโซล่าเซลล์อลูมิเนียมแบบ Universal สำหรับยึดแผงแบบมีเฟรมเข้ากับราง Mid Clamp ยึดแผง 2 แผ่นที่อยู่ติดกัน End Clamp ปิดขอบด้านนอกของชุดแผงด้วยหน้าปิดเรียบเสมอ รองรับความหนาเฟรมแผงได้หลายขนาด
AL6005-T5
แสดงเฉพาะชิ้นส่วนตัวอย่าง สามารถขอ BOM ฉบับเต็มได้
คำตอบ
คำถามที่พบบ่อย
สำหรับดาดฟ้าอาคารพาณิชย์ส่วนใหญ่ โครงสร้างแบบถ่วงน้ำหนักที่ไม่เจาะหลังคาเป็นวิธีที่แนะนำ โดยใช้น้ำหนักกดชุดแผงไว้แทนการยึดสกรูทะลุหลังคา Matrix ELITE มีรูปทรงแอโรไดนามิกที่ทำงานร่วมกับแรงลม จึงใช้น้ำหนักถ่วงน้อยกว่าโครงสร้างแบบทั่วไป ปริมาณและตำแหน่งวางน้ำหนักถ่วงคำนวณทางวิศวกรรมเป็นรายโครงการตามมาตรฐานแรงลมของพื้นที่
ได้ ก้อนถ่วงน้ำหนักคอนกรีต น้ำหนักของโครงสร้างเอง และรูปทรงที่ลดแรงลม ช่วยให้ชุดแผงมั่นคง ไม่มีตัวยึดใดทะลุผ่านแผ่นหลังคา จึงไม่มีรูเจาะที่ต้องซีล ไม่เพิ่มจุดเสี่ยงรั่วซึม และการรับประกันหลังคายังคงเดิม
Matrix ELITE ออกแบบให้อยู่ในระดับต่ำโดยเจตนา เพื่อลดพื้นที่รับลมและลดผลกระทบทางสายตาเมื่อมองจากถนน แผงติดตั้งที่มุมเอียง 5° 10° หรือ 15° ในรูปแบบตะวันออก-ตะวันตกหรือหันทิศใต้ ความสูงที่แน่นอนจึงขึ้นอยู่กับมุมเอียงและขนาดแผง
น้อยกว่าโครงสร้างหลังคาดาดฟ้าแบบทั่วไป รูปทรงแอโรไดนามิกเปลี่ยนแรงดันลมเป็นแรงกดยึด และแผ่นเพิ่มแรงเสียดทานใต้รางฐาน (อุปกรณ์เสริม) ช่วยลดน้ำหนักถ่วงที่ต้องใช้ลงอีก ตัวเลขที่แน่นอนคำนวณเป็นรายโครงการ ทีมงานของเราจัดทำรายการคำนวณโครงสร้างตาม JIS C 8955, ASCE/SEI 7 · IBC หรือ Eurocode EN 1991 และระบุปริมาณและตำแหน่งวางน้ำหนักถ่วงมาพร้อมใบเสนอราคา
ราง ถาดรอง และโปรไฟล์โครงสร้างผลิตจากอลูมิเนียม AL6005-T5 อะโนไดซ์ น้ำหนักเบาสำหรับหลังคาและทนการกัดกร่อน ตัวยึดรับแรงเป็นสแตนเลส SUS304 เมื่อใช้ร่วมกันจึงมีอายุการใช้งานออกแบบ 25–30 ปี พร้อมรับประกันสินค้า 12 ปี
แบบตะวันออก-ตะวันตกติดตั้งกำลังผลิตรวมบนหลังคาได้มากกว่า เพราะแถวแผงวางหันหลังชนกันจึงเหลือพื้นที่สูญเปล่าน้อย มักได้เปรียบบนหลังคาอาคารพาณิชย์ขนาดใหญ่ แบบหันทิศใต้ให้กำลังผลิตต่อแผงสูงกว่า เหมาะกับชุดแผงขนาดเล็กหรือกำลังผลิตที่มีมูลค่าสูง ส่งแบบหลังคา (drawing) มาให้เรา เราจะเปรียบเทียบทั้งสองแบบสำหรับหน้างานของคุณ หากต้องการชุดโครงสร้างแบบหันทิศใต้ที่เรียบง่ายกว่าและปรับมุมเอียงได้กว้างกว่าที่ 5–30° ดูได้ที่ Matrix ECO
ได้ ชุดตัวอย่างประกอบด้วยเสารองรับ ท่อนราง ตัวล็อคแผงโซล่าเซลล์ และถาดรอง ให้คุณตรวจสอบคุณภาพงานผลิตได้จากชิ้นงานจริง และเรารองรับคำสั่งซื้อครั้งแรกในปริมาณน้อย ติดต่อเราพร้อมรายละเอียดโครงการหรือตลาดของคุณ
มี ผลิตภัณฑ์กลุ่ม Matrix ELITE สามารถผลิตแบบ OEM/ODM ได้ ใช้แบรนด์ของคุณ บรรจุภัณฑ์ของคุณ ผลิตโดยเรา
