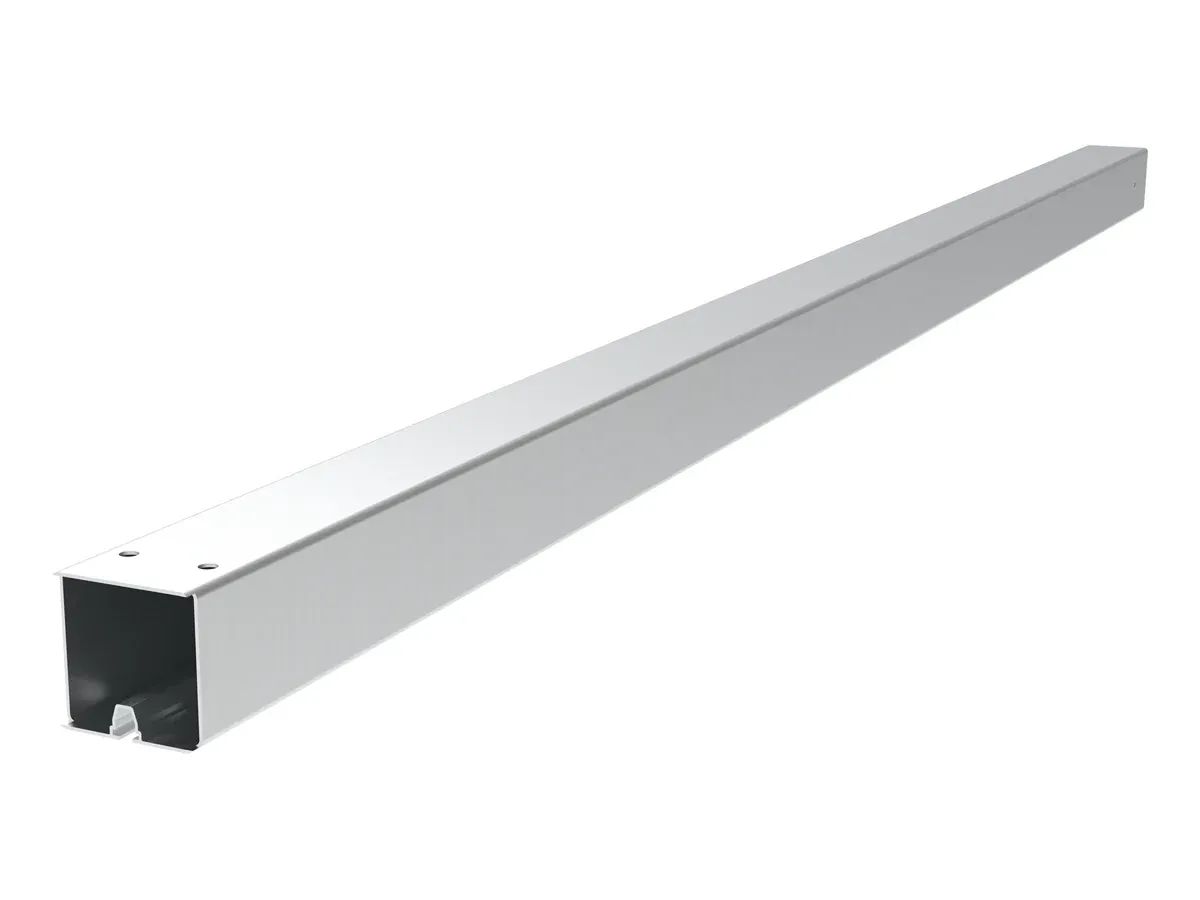

支柱
カーポート屋根の荷重をコンクリート基礎に伝える箱形断面の支柱です。中空のアルミ形材のため人力で建て起こせる軽さです。頭部は穴あけ加工済みで接合金物をそのまま取り付けられるため、現場での切断や穴あけは不要です。
AL6005-T5
Titan LITE
ソーラーカーポート

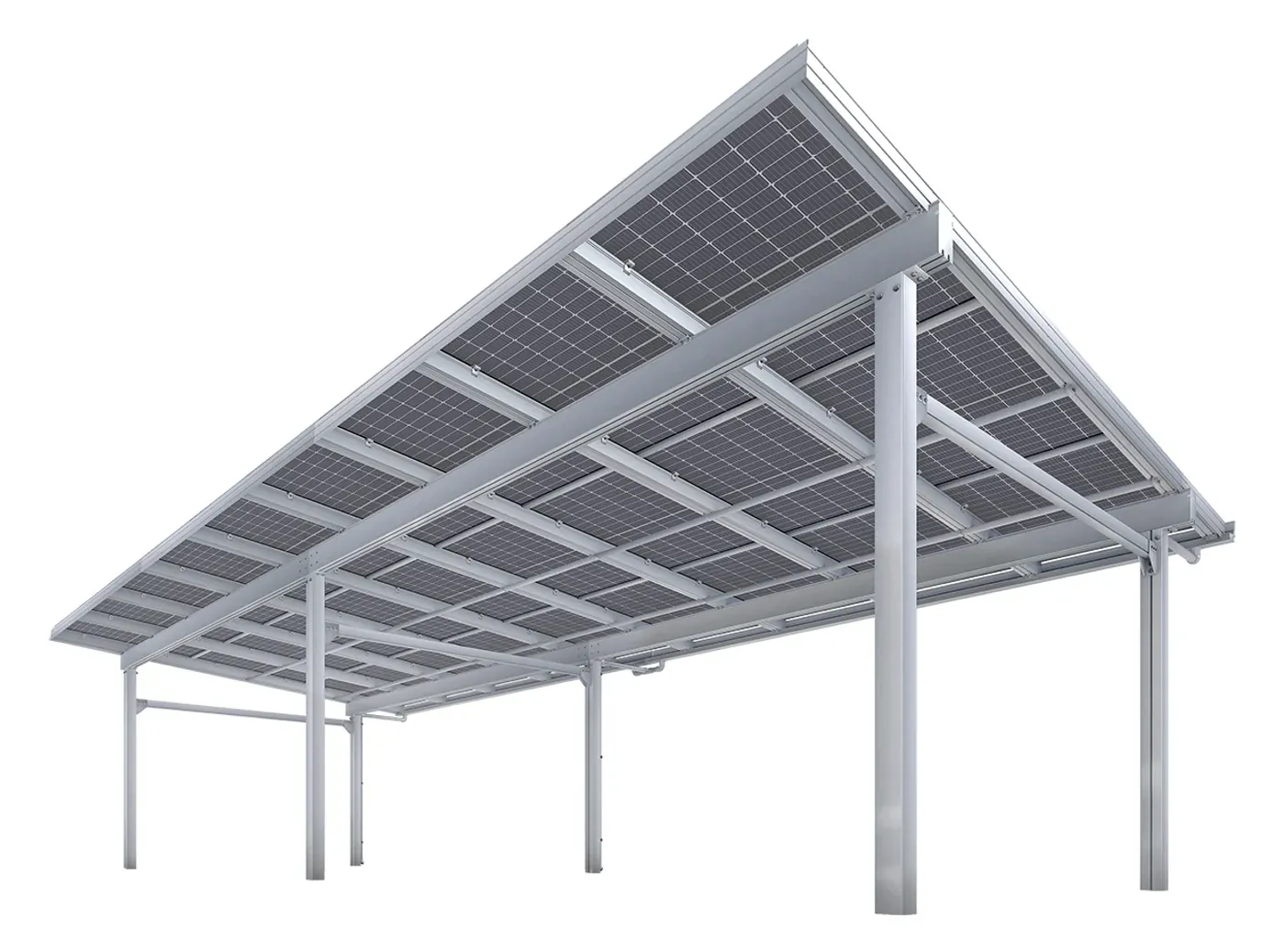

駐車スペースを太陽光発電に活用する、オールアルミ製の住宅用ソーラーカーポートです。屋根に太陽光パネル（ソーラーパネル）を載せ、車庫やガレージの代わりとしても使えます。パネル下の排水溝と雨樋により標準仕様で雨水の侵入を防ぎます。軽量なモジュール式構造のため、特殊な機械を使わず人力で施工できます。
概要
Titan LITE
カーポートを損なう二大要因は、雨漏りと錆です。Titan LITEは、この両方に設計で対応したアルミ製ソーラーカーポートです。パネル下に排水溝を設け、低い側の端部の雨樋へ雨水を導くことで、下の車両にかからないよう排出します。防水はオプションではなく標準構成です。さらにフレームはすべてアルミ製のため、傷つく塗膜も、管理が必要な錆もありません。
構造は標準化・モジュール化されています。支柱、梁、クランプは差し込み式コネクタを備えた標準在庫部材のため、販売代理店は在庫を保有でき、施工会社は個別設計なしで見積り・施工が可能です。すべての部材は人力で施工できる軽さで、クレーンや特殊な機械は不要です。モジュールは横置き・縦置きのいずれにも対応し、1区画に2台駐車できます。構造は両面発電モジュールにも対応しています。日除け効果の向上や外観のために金属屋根材をオプションで追加できますが、標準構成ですでに防水仕様です。
Standard防水
0 Cars/Bay駐車台数
0 Years製品保証
主な特長
製品の強み
01 / 04

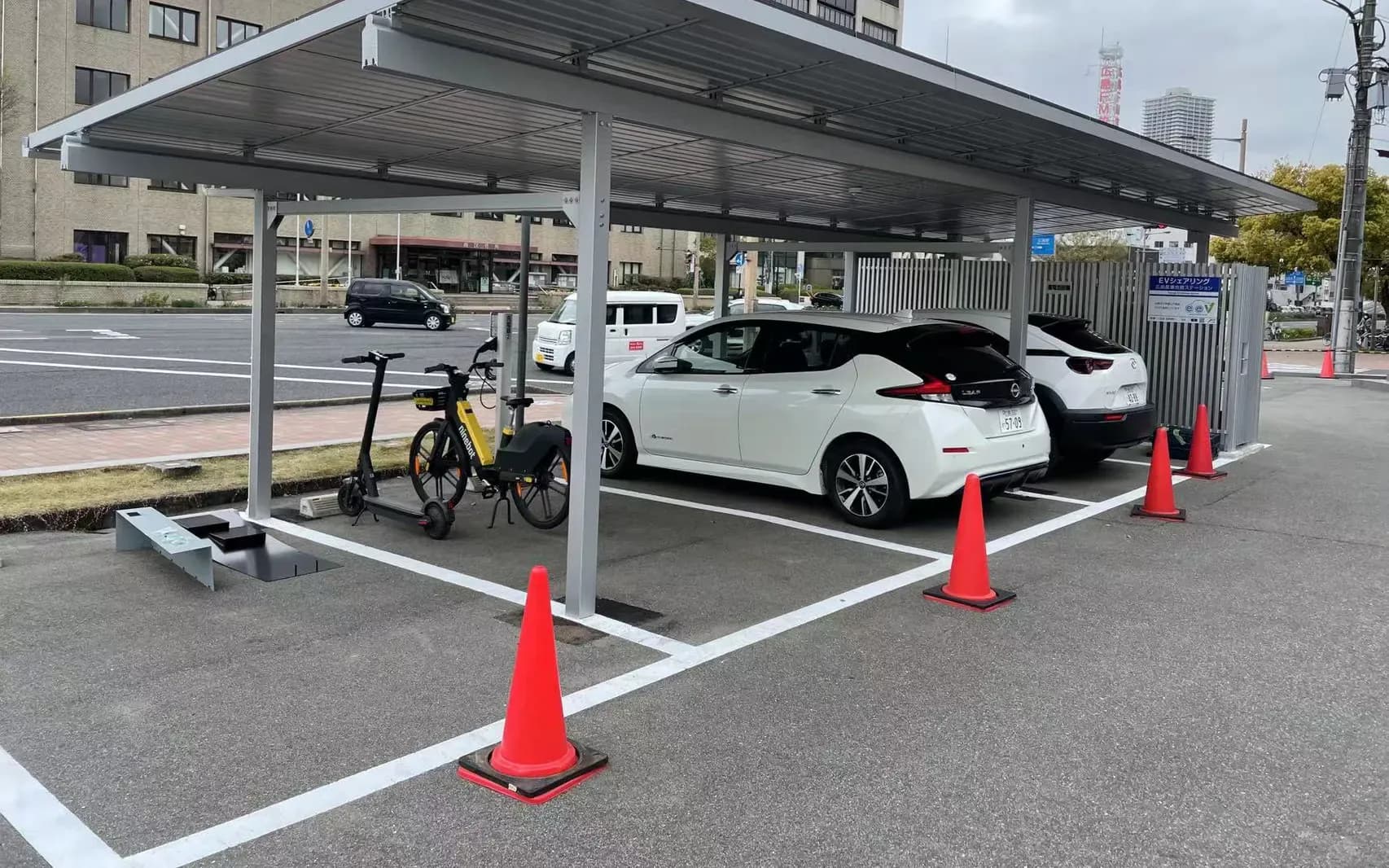

雨水の侵入を防止
パネル下の排水溝から屋根端部の雨樋へ雨水を導き、下の車両にかからない位置へ排出します。標準構成で防水仕様のため、追加の屋根材は不要です。
02 / 04

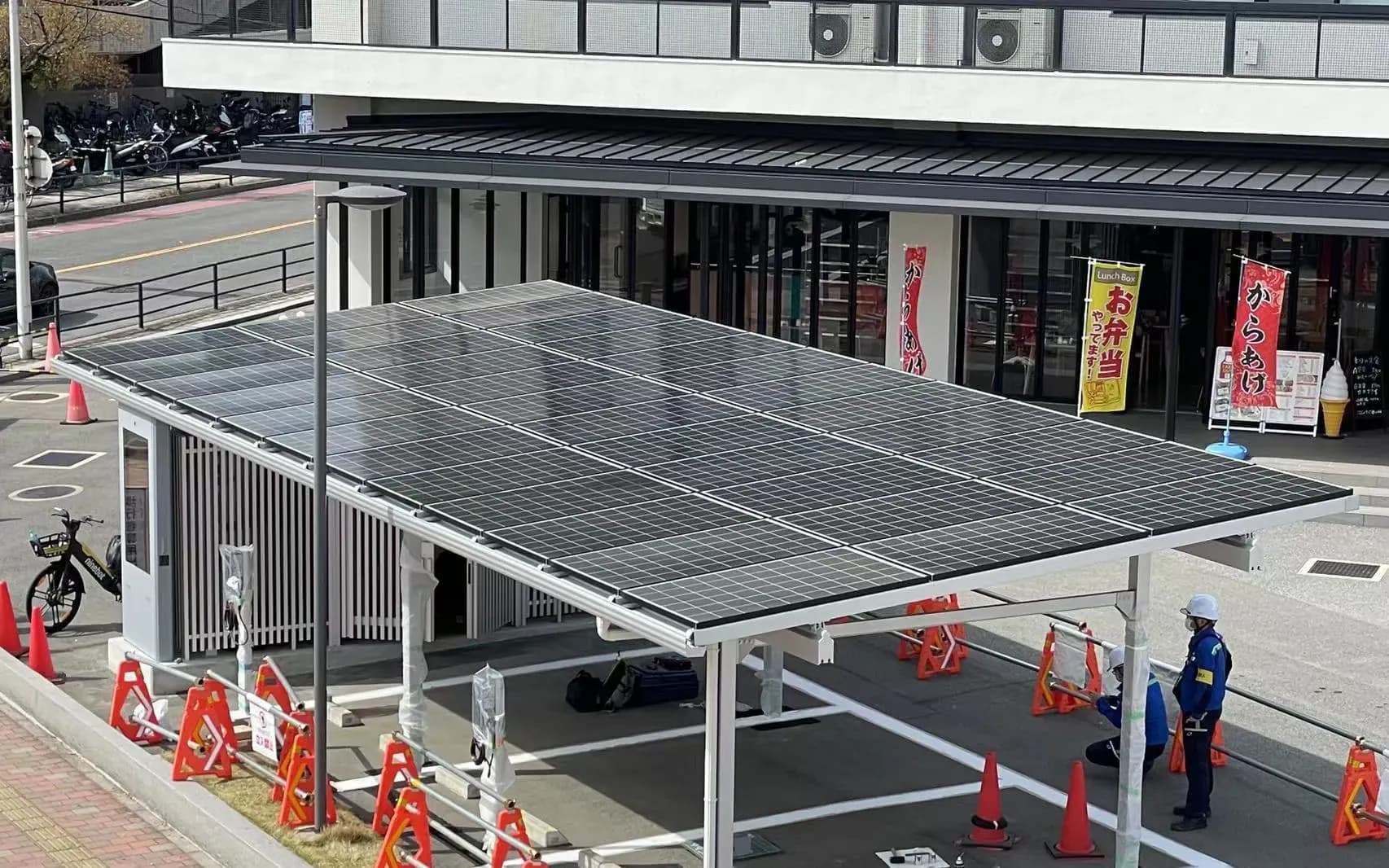

錆びない構造、基礎負担を軽減
オールアルミ製フレームは錆びず、再塗装も不要です。鋼製よりはるかに軽量なため、基礎の小型化、輸送コストの低減、長寿命化につながります。
03 / 04

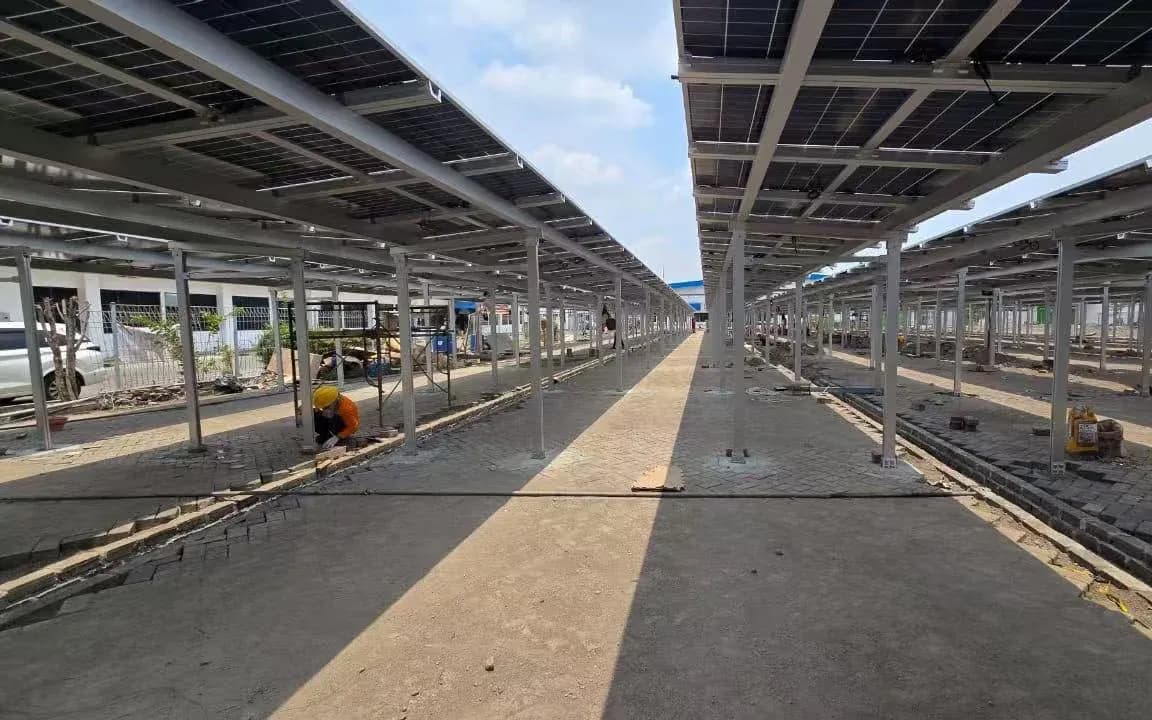

標準部材で在庫・即出荷
支柱、梁、クランプは標準化・モジュール化された差し込み式部材です。販売代理店は在庫を保有でき、施工班は特殊な機械を使わずにすべて人力で組み立てられます。
04 / 04

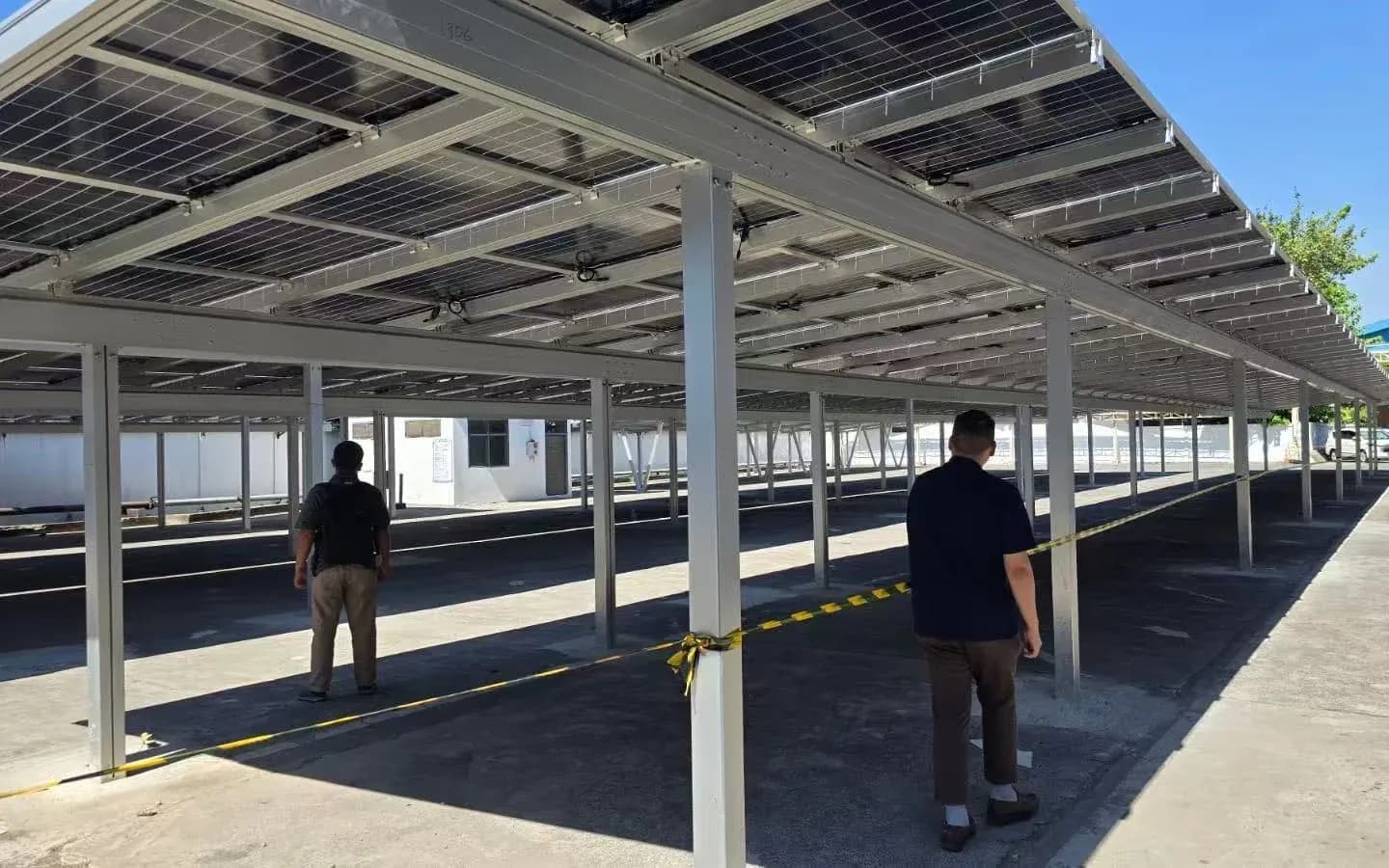

駐車・充電・発電
各区画に2台を駐車でき、同時に屋根で発電します。駐車スペースを減らすことなく、敷地内のEV充電設備と自然に組み合わせられます。
技術データ
技術仕様
| 材質 | AL6005-T5アルミ（オールアルミ製） |
|---|---|
| パネル設置方向 | 横置き / 縦置き |
| 対応モジュール | フレーム付きモジュール · 両面発電対応 |
| 防水 | 一体型排水溝 + 雨樋（標準） |
| 駐車台数 | 1区画あたり2台 |
| 基礎 | コンクリート |
| 屋根材 | 金属屋根材の組込み（オプション） |
|---|---|
| 風荷重 / 積雪荷重 | 案件ごとに設計（設置場所ごとに構造計算） |
| 用途 | 住宅用 · 商業用 · 産業用駐車場 |
| 設計耐用年数 | 25-30年 |
| 保証 | 12年 |
| 設計基準 | JIS C 8955（日本）・ASCE/SEI 7・IBC（米国）・Eurocode EN 1991（欧州） |
産業用案件では、現場条件に応じた構造計算書をご要望に応じてご提供します。
構成部材
主要部材

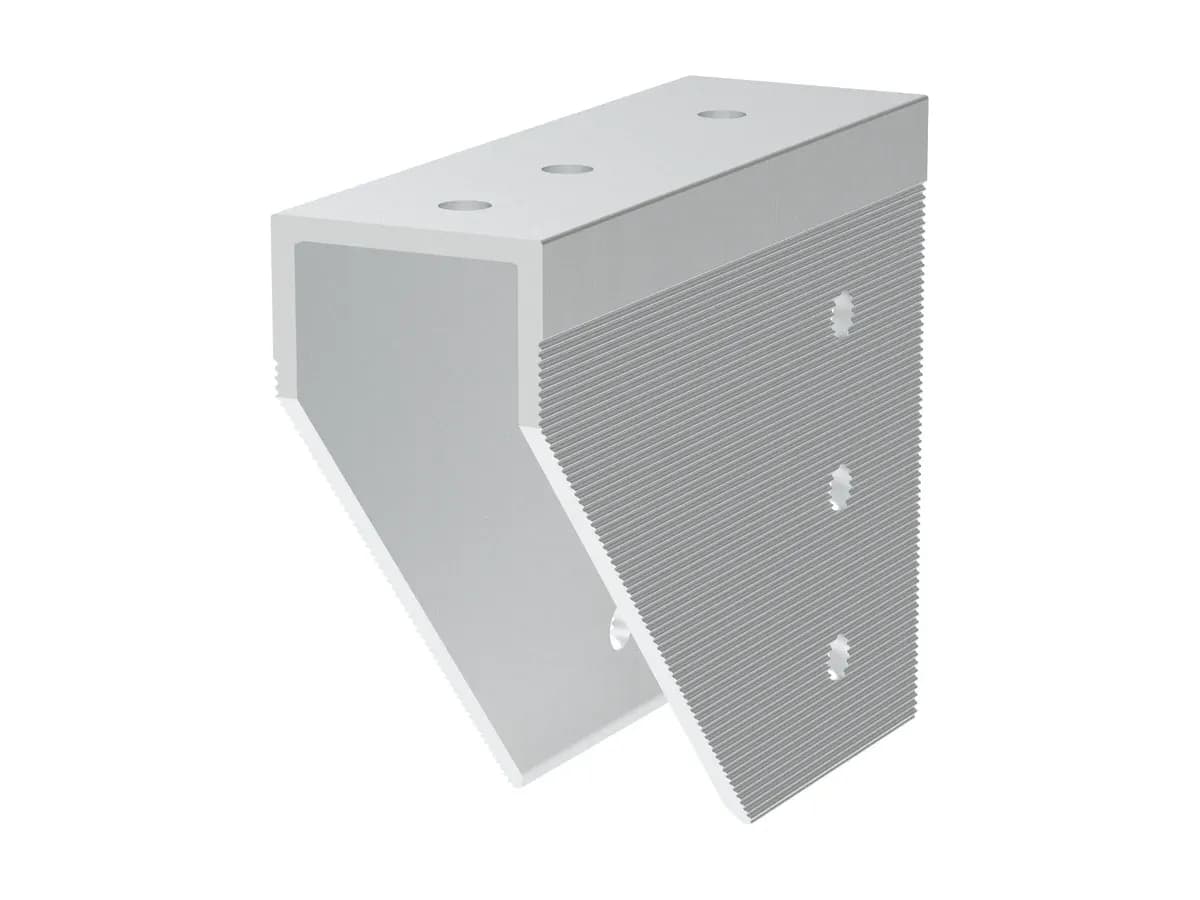

支柱ジョイント
支柱頭部に取り付けるくさび形コネクタで、垂直の支柱と傾斜した屋根面との固定勾配を決めます。ボルト締結後はセレーション面の歯がかみ合って固定されます。このため角度はボルトの摩擦力だけに頼らず、形状によって保持されます。
AL6005-T5 / SUS304ボルト

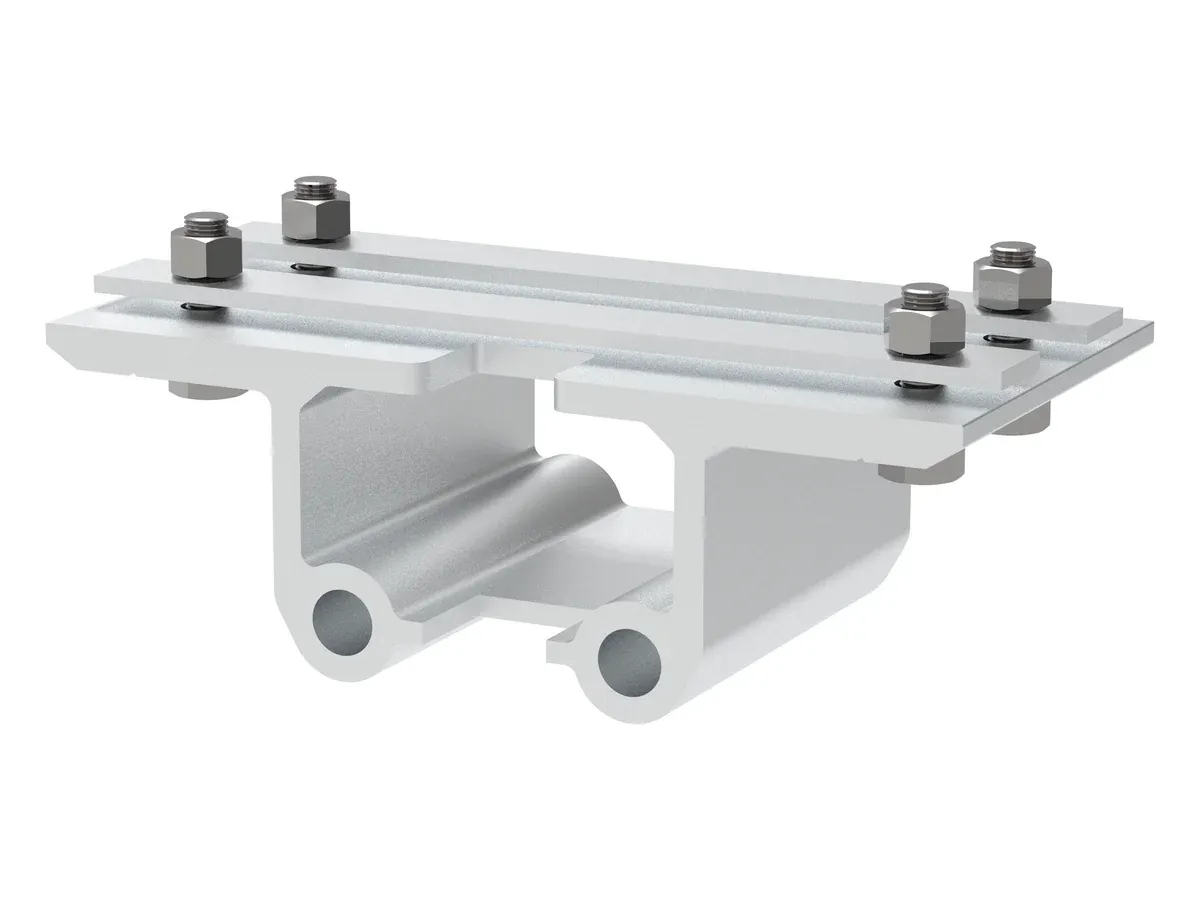

支柱・大梁ジョイント
支柱頭部に載せるサドル形コネクタで、一対のクランププレートと通しボルトで東西方向の大梁を把持します。一体成形のボルト溝に標準締結部材を使用でき、溶接なしの差し込み式でフレームを組み立てられます。
AL6005-T5 / SUS304ボルト

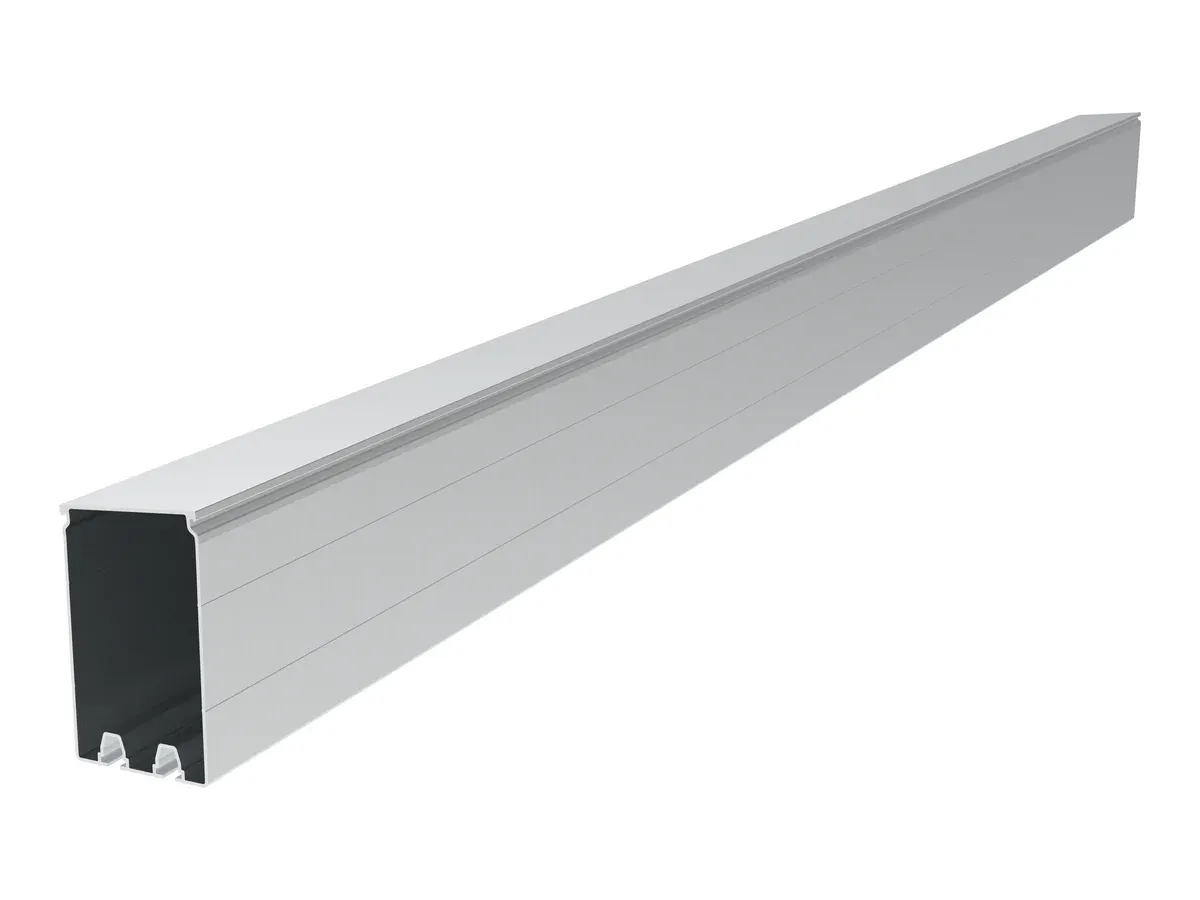

東西大梁
列方向に支柱間を渡す箱形断面の主大梁です。上フランジで防水レールを位置決めし、下面のスロットで接合金物を受けます。これによりモジュール荷重を、2台分の各区画へ均等に分散します。
AL6005-T5

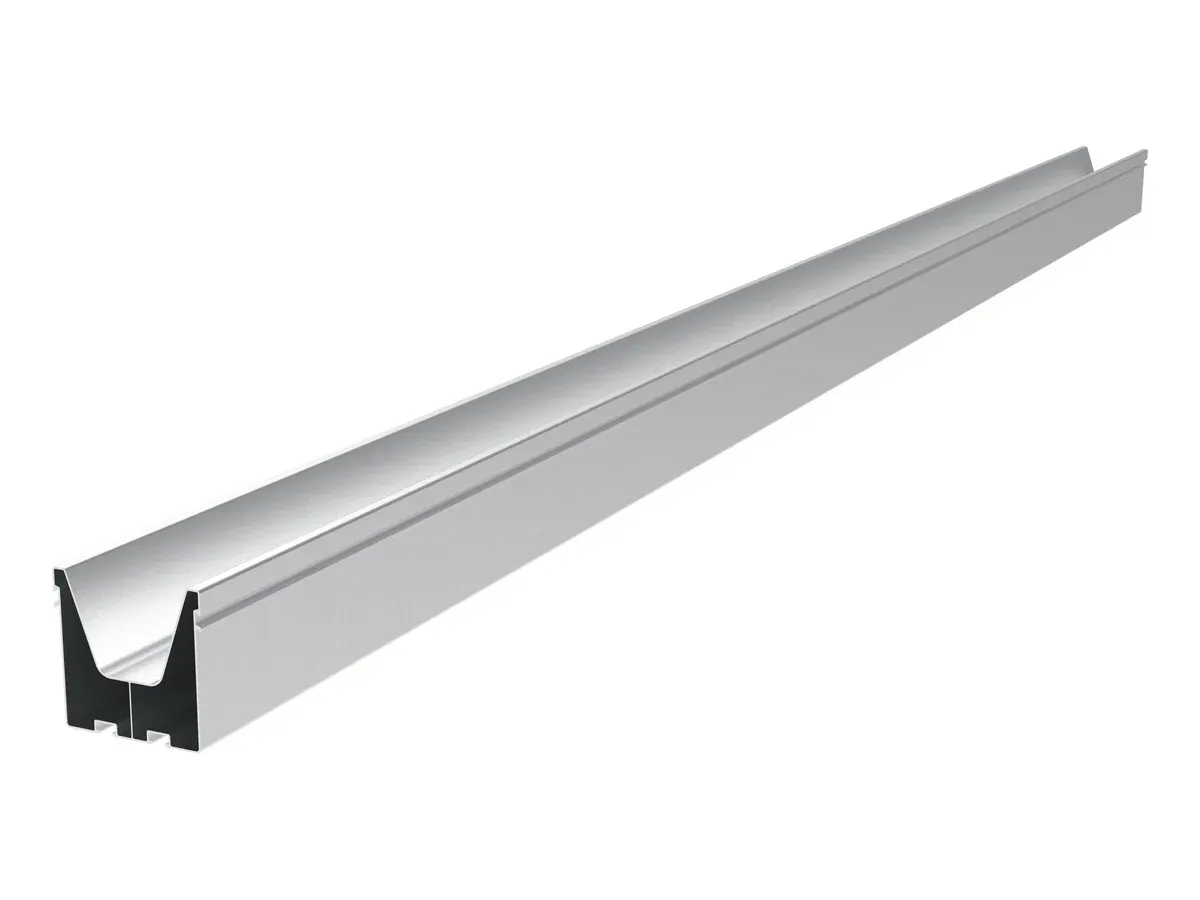

防水レール
モジュールの端部を支持し、排水層も兼ねるレールです。形材に成形した溝がすべてのパネル継目の下を通り、雨水をメイン雨樋へ導きます。排水経路が後付けのシートではなく構造の一部であるため、標準仕様で防水を実現しています。
AL6005-T5

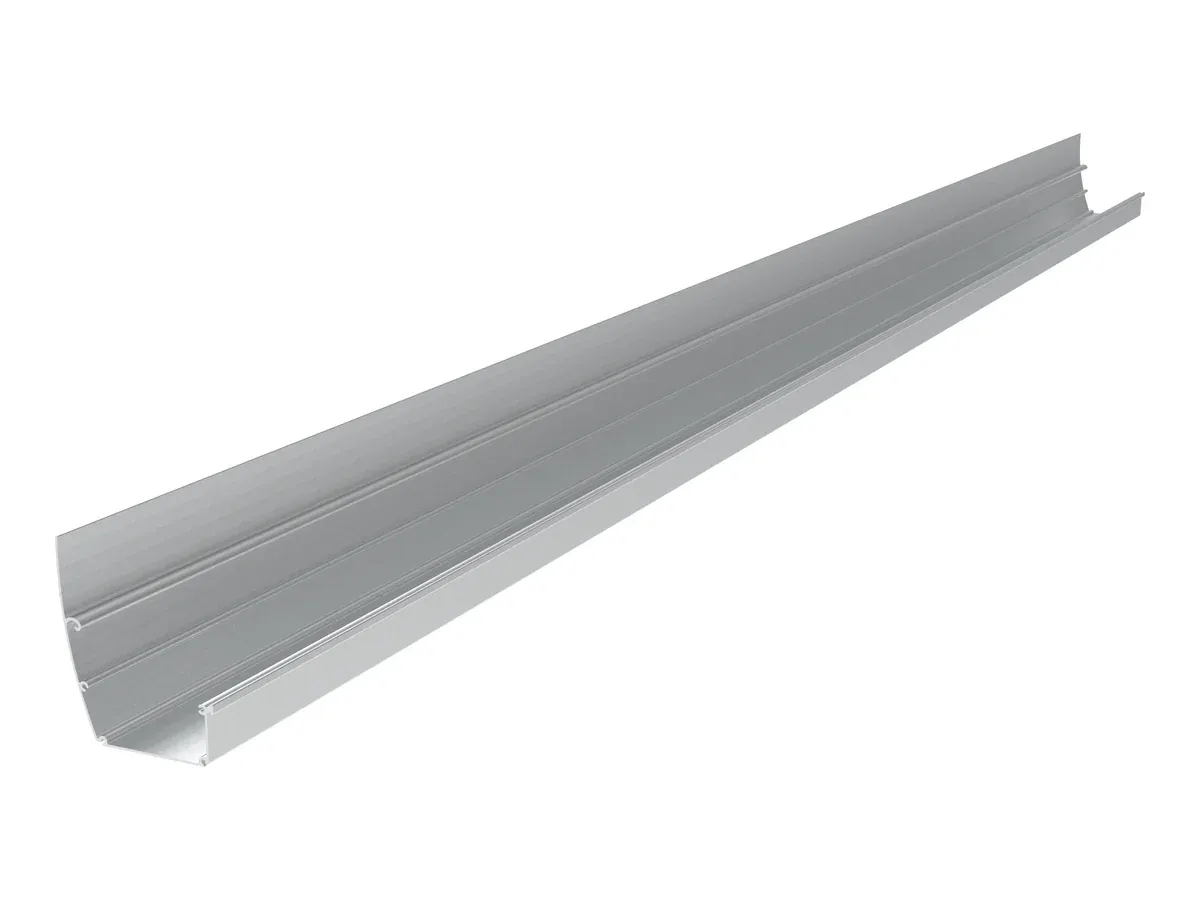

メイン雨樋
カーポート屋根の低い側の端部に設ける集水用の雨樋です。各防水レールからの排水を集めて駐車区画の外へ流すため、下の車両や充電器は濡れません。
AL6005-T5

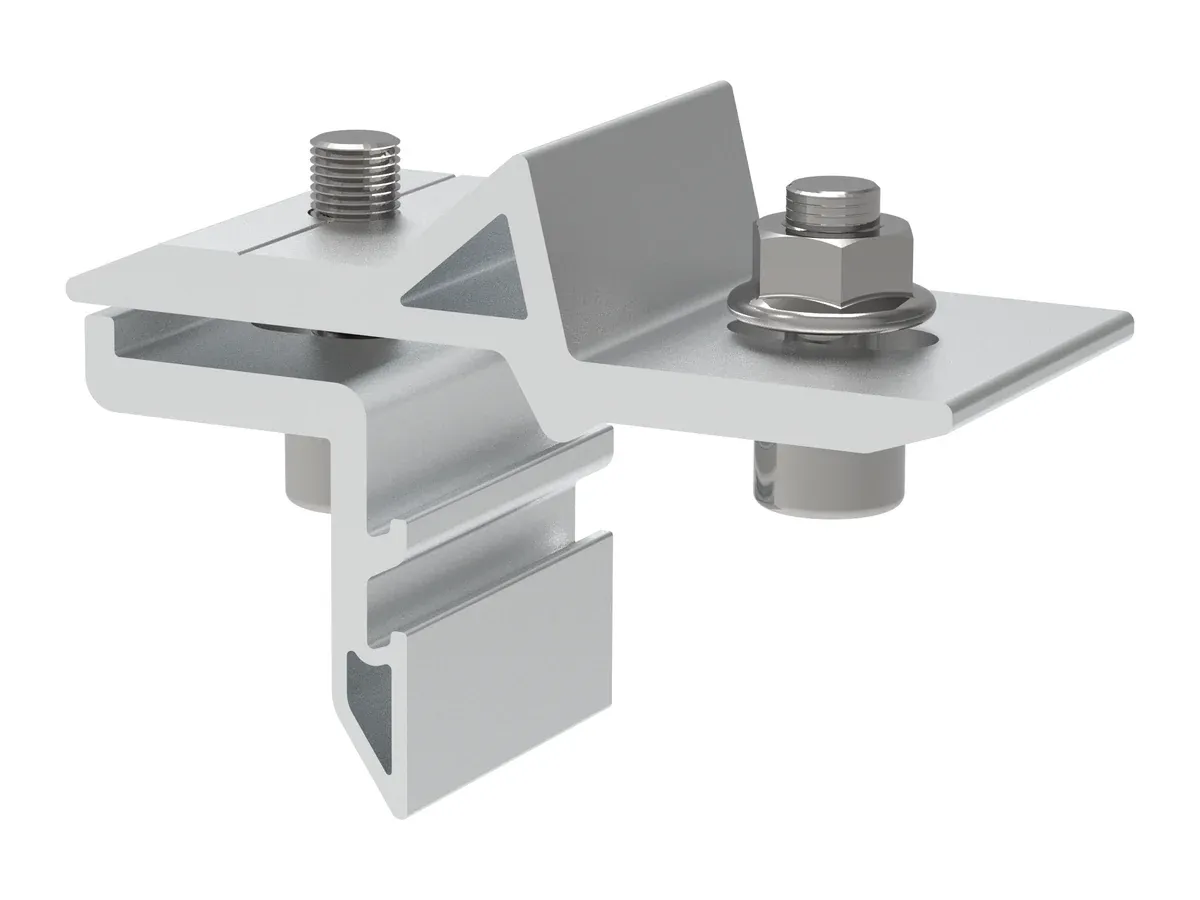

パネルクランプ
レール溝に差し込み、モジュールフレームを上から固定するクランプ一式です。同一系列のクランプでアレイ全体の中間・端部の両位置に対応するため、パネルを少ない工具で迅速に取り付けられます。
AL6005-T5 / SUS304ボルト
代表的な部材を掲載しています。部材表（BOM）一式はご要望に応じてご提供します。
回答
よくあるご質問
よく挙げられる課題は、コスト、雨漏り、錆の3点です。Titan LITEは設計によってこれらに対応しています。錆びないオールアルミ製フレームを採用し、排水溝と雨樋によって標準仕様で防水を実現しています。また、部材は軽量なモジュール式で人力で組み立てられます。特殊な機械が不要なため、施工コストを抑えられます。
品質の良いアルミ製ソーラーカーポートは、寿命を縮める錆が発生しないため、金属板製のものより長持ちします。Titan LITEは25-30年の使用を想定して設計されています。また、Megawa Solarは構造体に12年の製品保証を付けています。
はい。ソーラーカーポートは、本来何も生み出さない駐車スペースで発電しながら、下の車両を保護します。Titan LITEは1区画に2台駐車できます。住宅用の単独カーポートから複数区画の商業用駐車場まで拡張でき、敷地内のEV充電設備とも自然に組み合わせられます。
いいえ。標準構成ですでに防水仕様となっており、パネル下の排水溝と端部の雨樋が雨水を排出します。金属屋根材は、日除け効果を高めたい場合や特定の外観にしたい場合のオプションです。防水のために必要なものではありません。
Titan LITEはコンクリート基礎の上に設置します。フレームが軽量なアルミ製のため、基礎にかかる荷重は鋼製カーポートより小さく抑えられます。モジュールは横置き・縦置きのいずれにも対応し、構造は両面発電モジュールにも対応しています。すべての案件について、基礎に関するガイダンスと案件ごとの構造計算書を提供します。
Titan LITEは標準的な2本柱のアルミ製カーポートです。標準で防水仕様、在庫対応が可能で、人力で容易に施工できます。Titan ECOは経済性を重視したアルミ製カーポートで、5 × 5 mの標準区画、ボルト締結による組立、防水はオプションです。Titan MAXは鋼製の片持ち構造を採用し、最も大きな荷重と最長スパンに対応します。設置場所の条件をお知らせいただければ、最適な製品をご提案します。
はい。パラメータを規定した標準化・モジュール化システムのため、生産、在庫、出荷が容易です。サンプルキットや、貴社市場向けの販売代理店条件についてはお問い合わせください。
はい。自社製品ラインに加えて、パートナー様の仕様に基づく架台の製造も行っています。ブランドは貴社・当社のいずれにも対応します。図面またはご要件をお送りいただければ、お見積りいたします。
