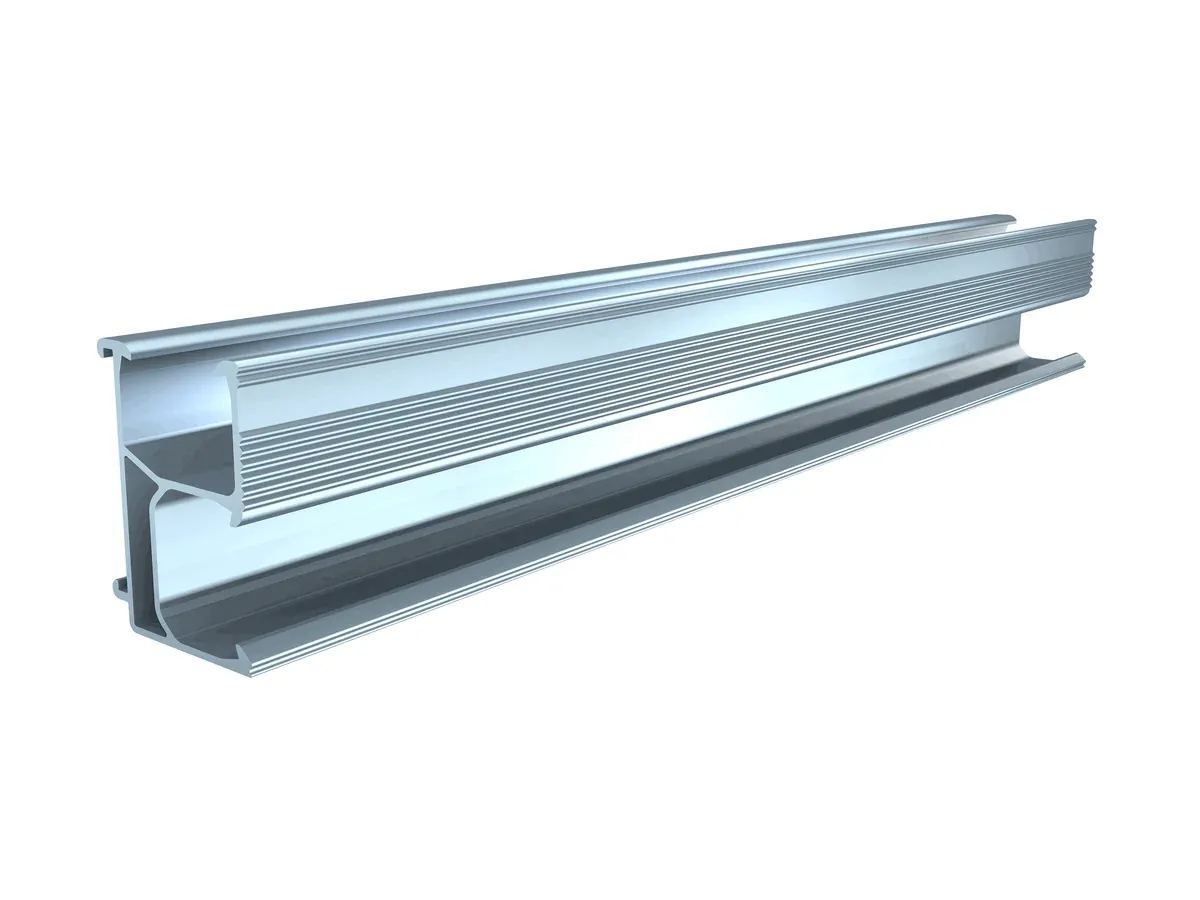

Rail
Rail de montage en aluminium AL6005-T5 formant l'ossature structurelle de la fixation des modules. Il franchit la portée entre les points de fixation en toiture et reçoit les brides d'extrémité et intermédiaires standard.
AL6005-T5
Solaris WAVE
Fixations en toiture
Le Solaris WAVE est un système de fixation tout aluminium pour panneaux solaires sur toitures métalliques en bac acier trapézoïdal et en tôle ondulée. Des kits de brides standard s'adaptent aux profils courants. Des kits sur mesure fabriqués en usine couvrent les autres profils. Sa conception légère et simplifiée maintient les coûts de matériel et de main-d'œuvre dans les limites d'un budget de toiture commerciale.
Présentation
Solaris WAVE

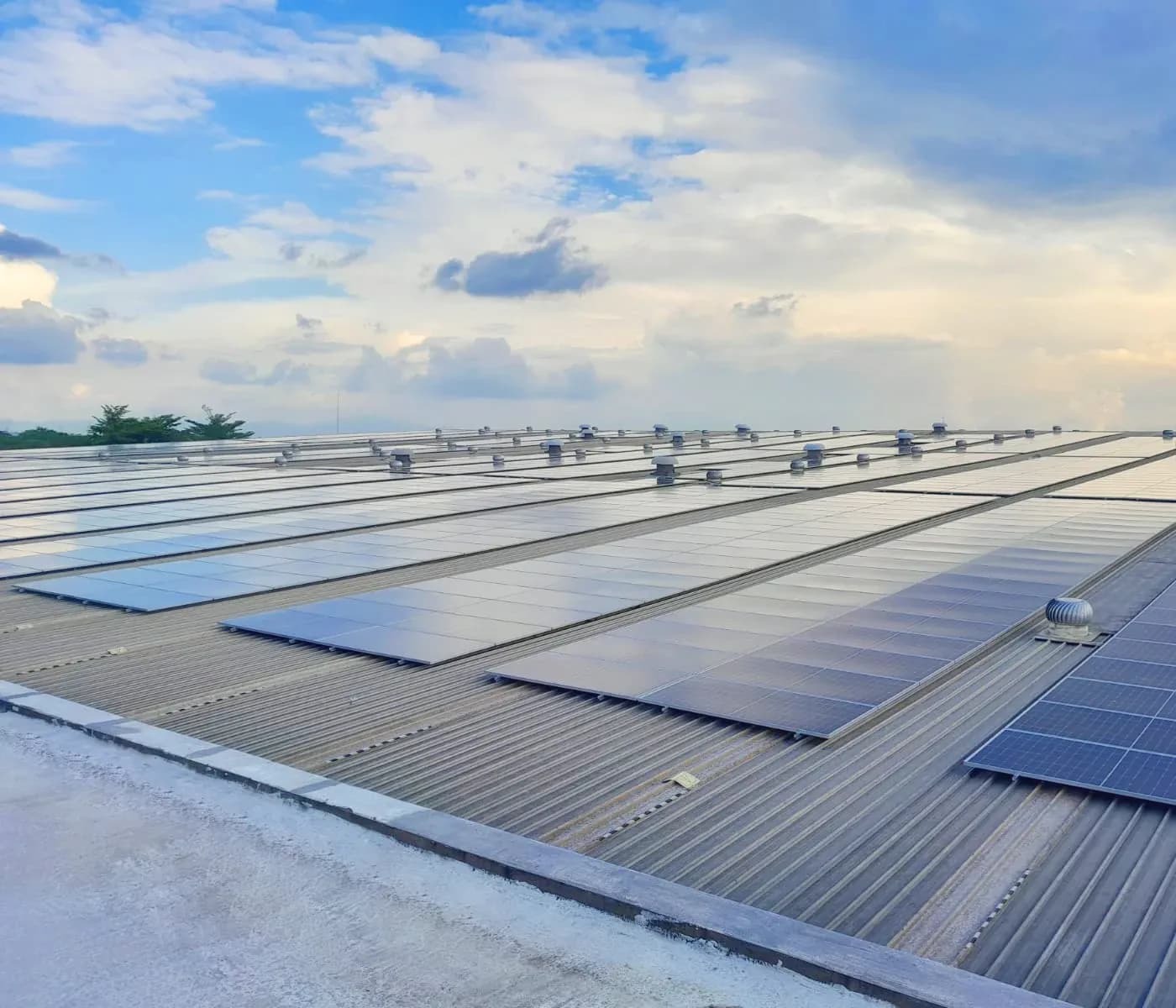

Le Solaris WAVE installe le photovoltaïque directement sur votre toiture métallique existante. Les pattes en L et les kits de brides se fixent sur la tôle de couverture ou sur les pannes situées en dessous. Aucune modification structurelle ni soudure n'est nécessaire. Des kits standard couvrent les profils en bac acier trapézoïdal et en tôle ondulée les plus courants sur votre marché. Pour les tôles non standard ou propriétaires, des kits de brides sur mesure sont fabriqués selon la géométrie exacte du profil. Un seul système couvre ainsi l'ensemble de votre parc de toitures métalliques industrielles.
Tous les composants sont en aluminium AL6005-T5. Sur les toitures d'usine vieillissantes à faible réserve structurelle, le faible poids du système compte autant que la capacité de charge. Des pièces plus légères passent aussi plus vite de la palette au faîtage. La configuration de base se pose parallèlement à la pente, jusqu'à 45 degrés, en paysage ou en portrait. Une toiture peut exiger plus d'inclinaison ou une meilleure orientation. Dans ce cas, des kits de pieds réglables relèvent le champ selon trois plages : 10–15°, 15–30° et 30–60°, sur la même plateforme de rails.
10–60 °Plage d'inclinaison
≤45 °Pente de toit
0 YearsGarantie produit
Principaux avantages
Ce qui le distingue
01 / 04

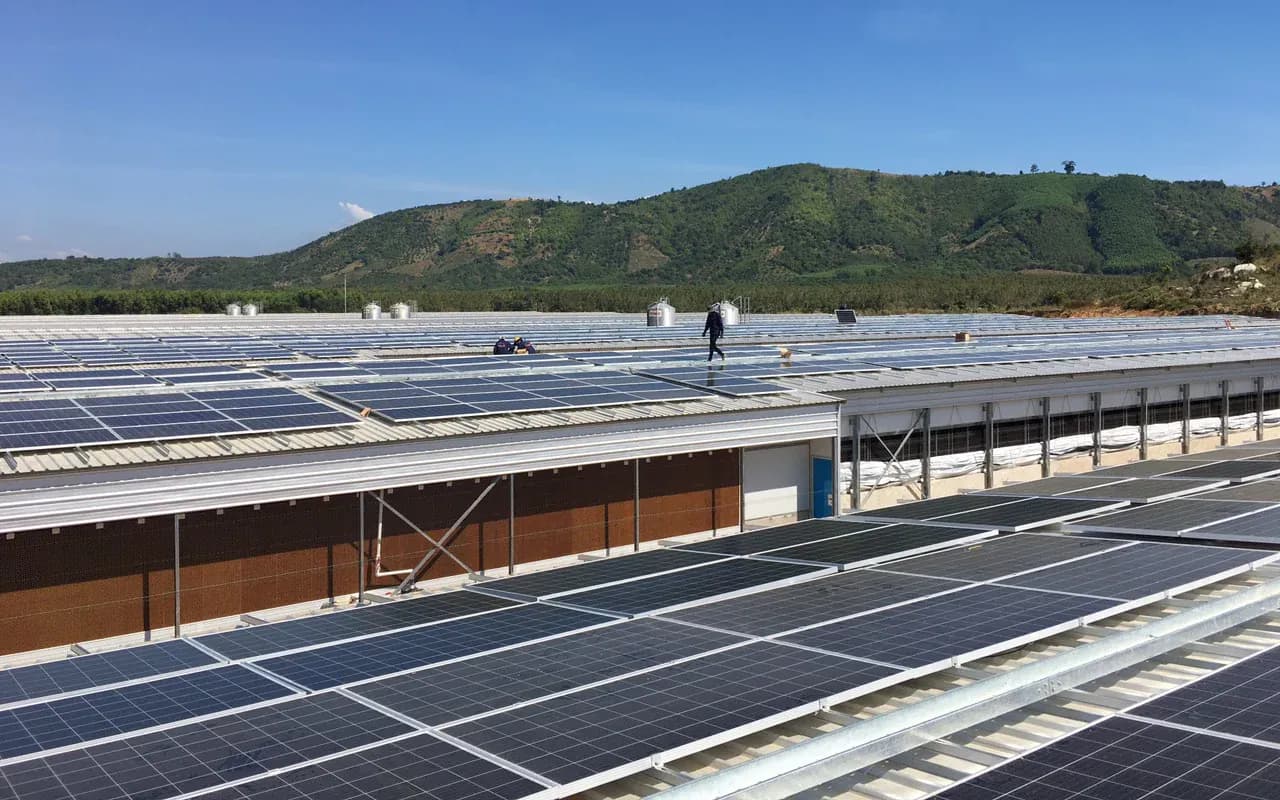

Léger pour le toit et pour l'équipe
Entièrement en aluminium AL6005-T5, le système convient aux toitures d'usine vieillissantes à faible réserve structurelle. Des pièces plus légères se manutentionnent aussi plus vite, de la palette au faîtage.
02 / 04

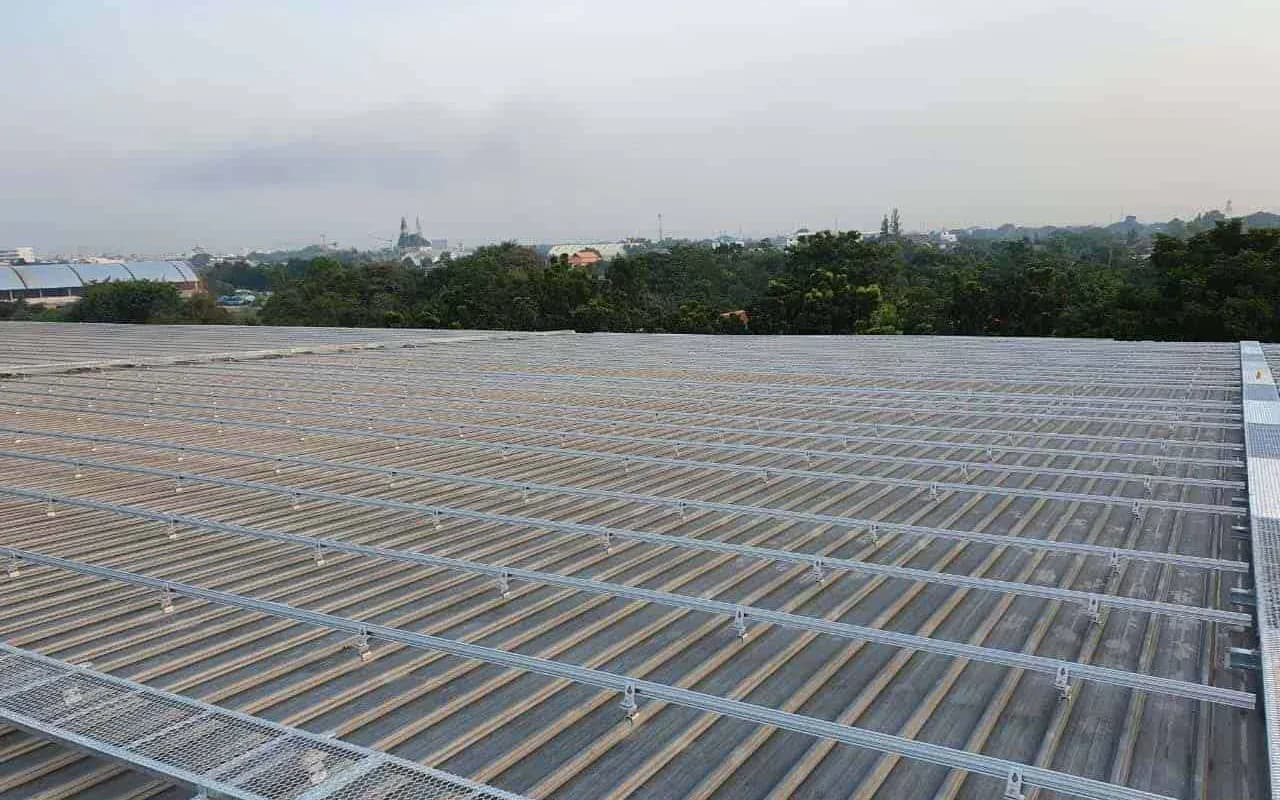

Adapté à votre tôle
Kits de brides standard pour les profils courants en bac acier et en tôle ondulée. Kits sur mesure fabriqués en usine pour les géométries de tôle non standard.
03 / 04

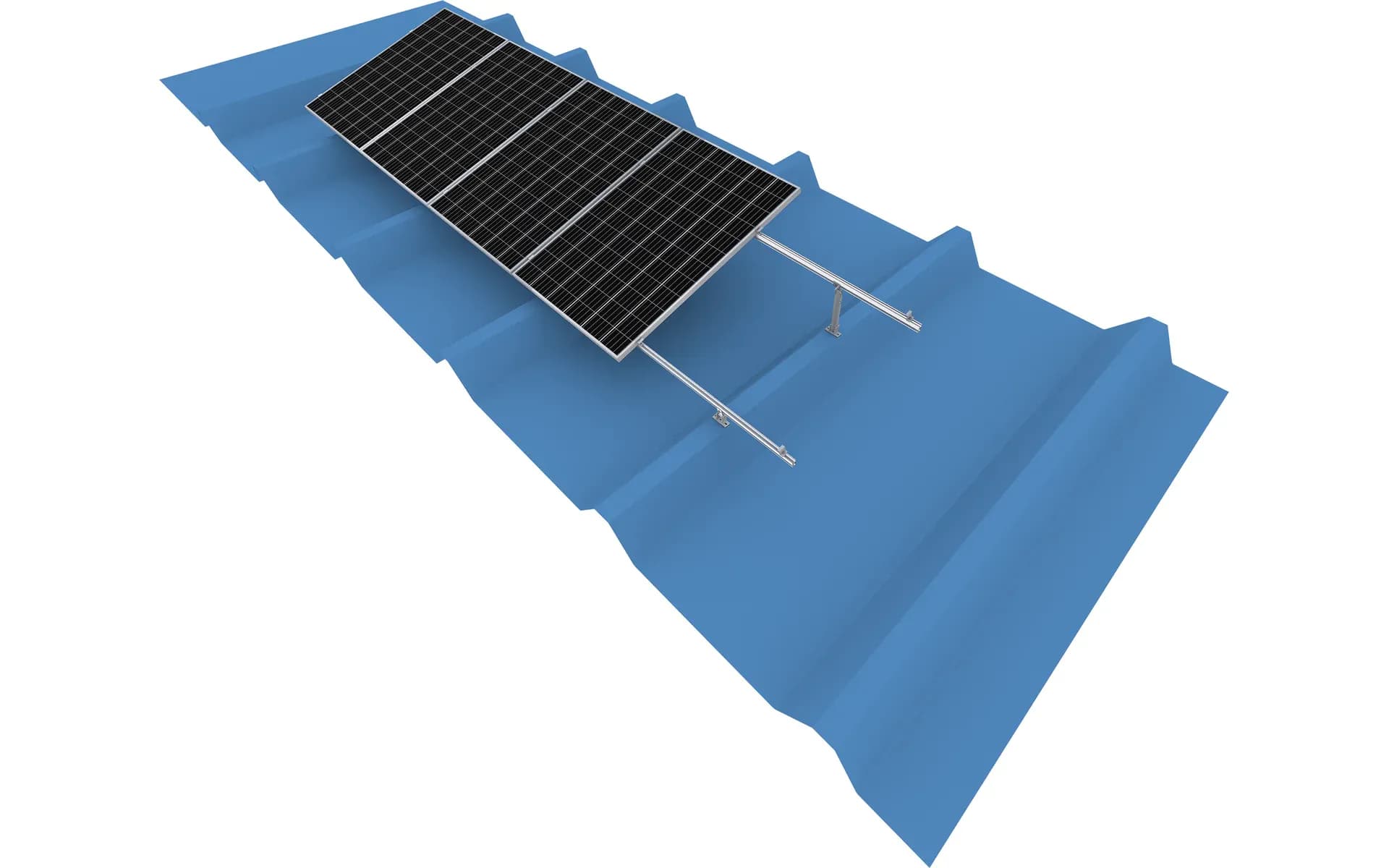

Coplanaire ou incliné, même rail
Le système de base se pose parallèlement à la pente du toit. Des kits de pieds réglables ajoutent 10–15°, 15–30° ou 30–60° d'inclinaison, sans changer la plateforme de fixation.
04 / 04

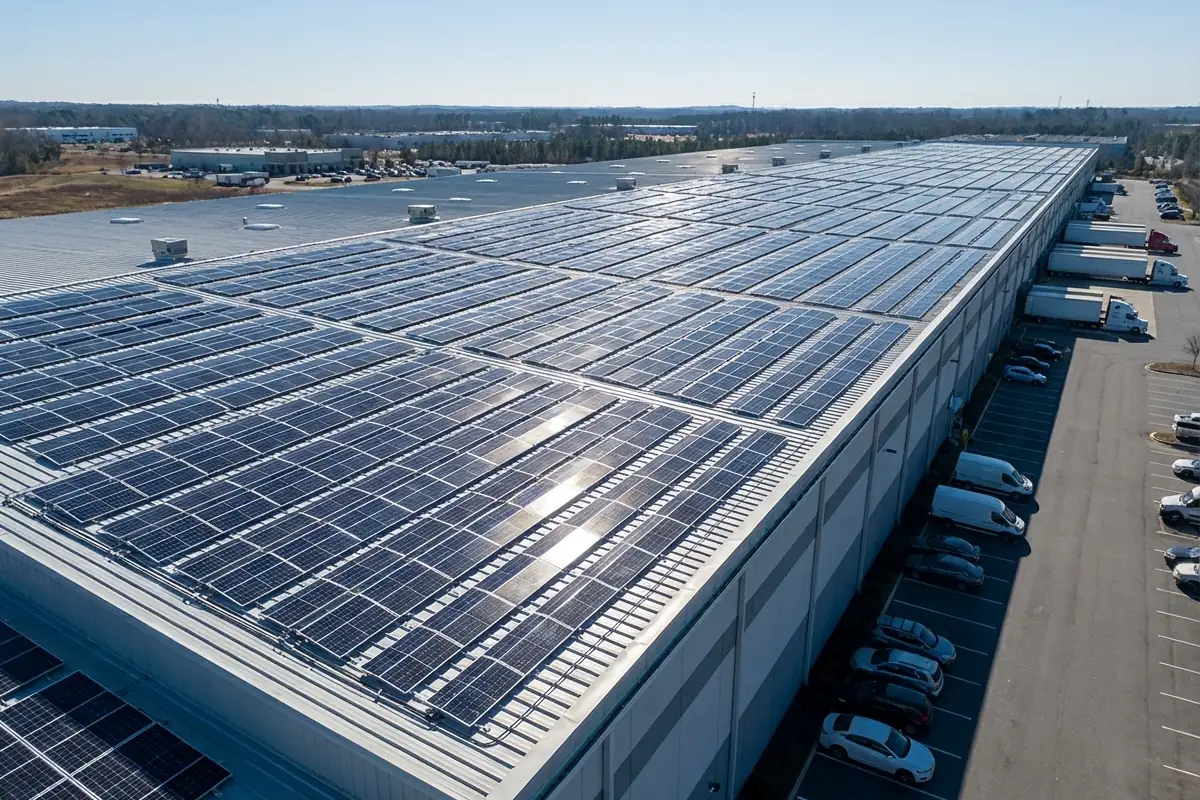

Économique, sans compromis
Des composants simplifiés réduisent le coût matière, et la fixation directe réduit les heures de pose. Le tout est couvert par une garantie de 12 ans, pour une durée de vie de conception de 25–30 ans.
Données techniques
Caractéristiques techniques
| Matériau | AL6005-T5 (tout aluminium) |
|---|---|
| Orientation des modules | Paysage / portrait |
| Pente de toit | Jusqu'à 45 degrés |
| Options d'inclinaison | Pose coplanaire ou kits de pieds réglables 10–15° / 15–30° / 30–60° |
| Charge de vent / neige | Dimensionné par projet — note de calcul selon le site |
| Types de toiture | Toitures en bac acier et en tôle ondulée |
|---|---|
| Fixation | Pattes en L ou kits de brides bac acier sur tôle / panne |
| Durée de vie | 25-30 ans |
| Garantie | 12 ans |
| Normes de calcul | JIS C 8955 (JP) · ASCE/SEI 7 · IBC (US) · Eurocode EN 1991 (EU) |
Notes de calcul spécifiques au site disponibles sur demande pour les projets industriels.
Composants du système
Composants principaux

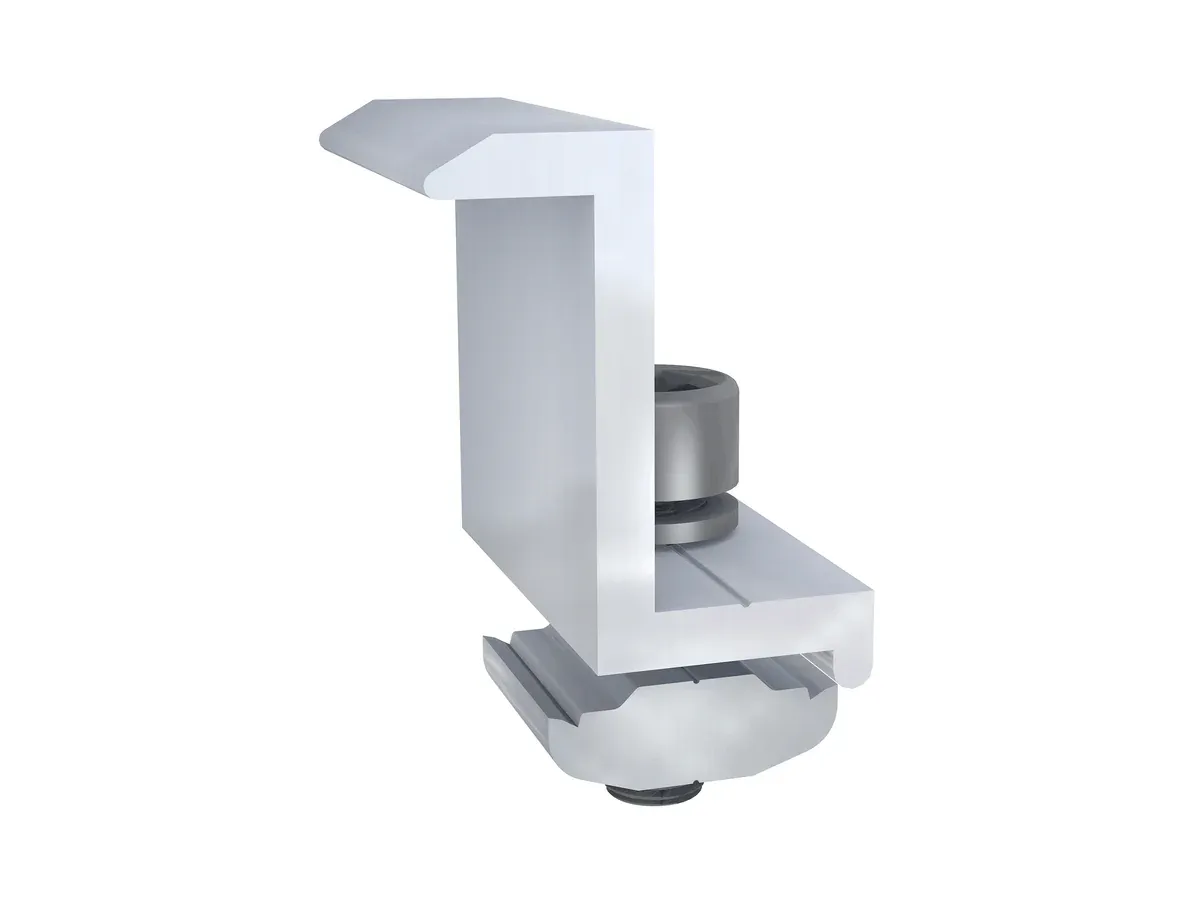

Bride d'extrémité
Bride d'extrémité en aluminium qui fixe au rail le bord extérieur du premier et du dernier module du champ. L'écrou en T coulisse dans la rainure du rail. Une seule vis à six pans creux serre la bride contre le cadre du module.
AL6005-T5

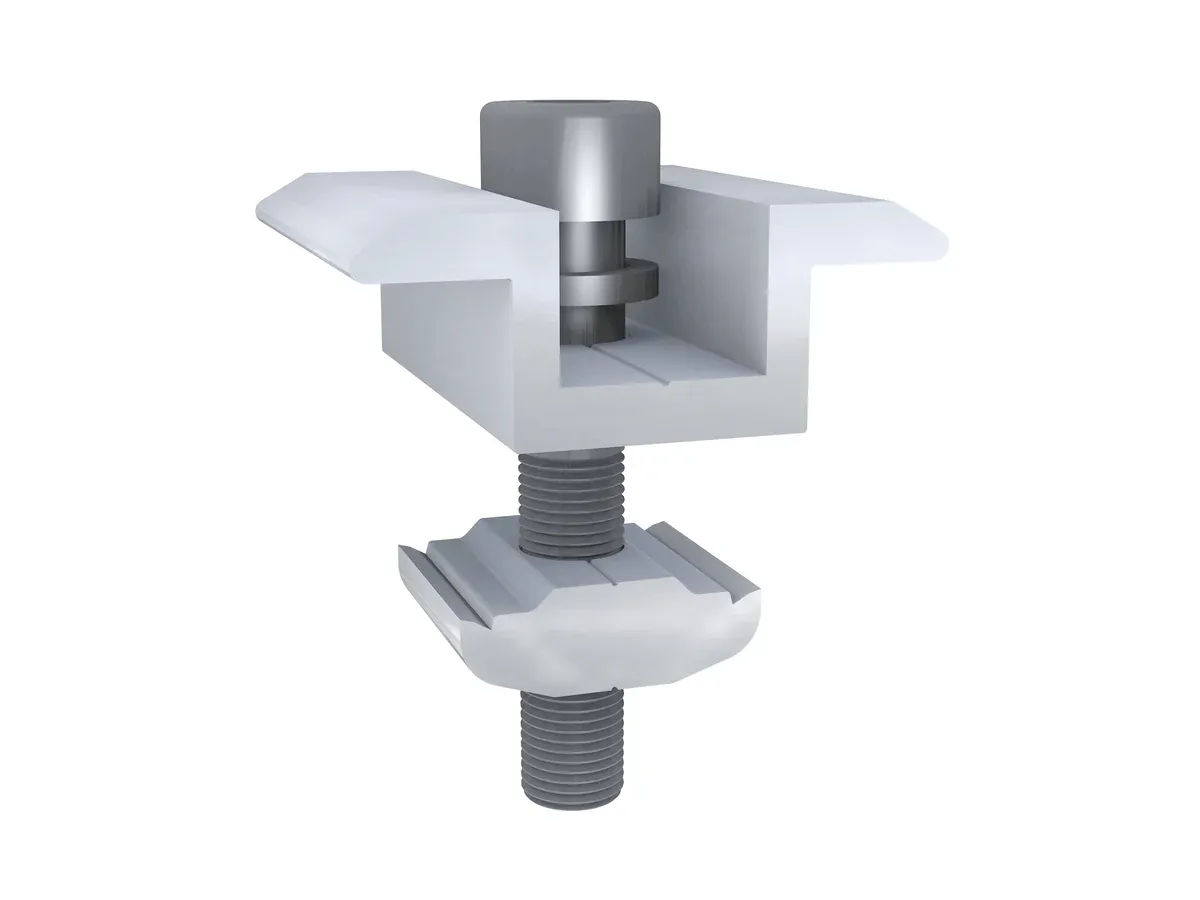

Bride intermédiaire
Bride intermédiaire en aluminium placée entre deux modules adjacents. Elle fixe les deux cadres au rail avec un seul boulon. Elle est dimensionnée pour une large plage d'épaisseurs de cadre.
AL6005-T5

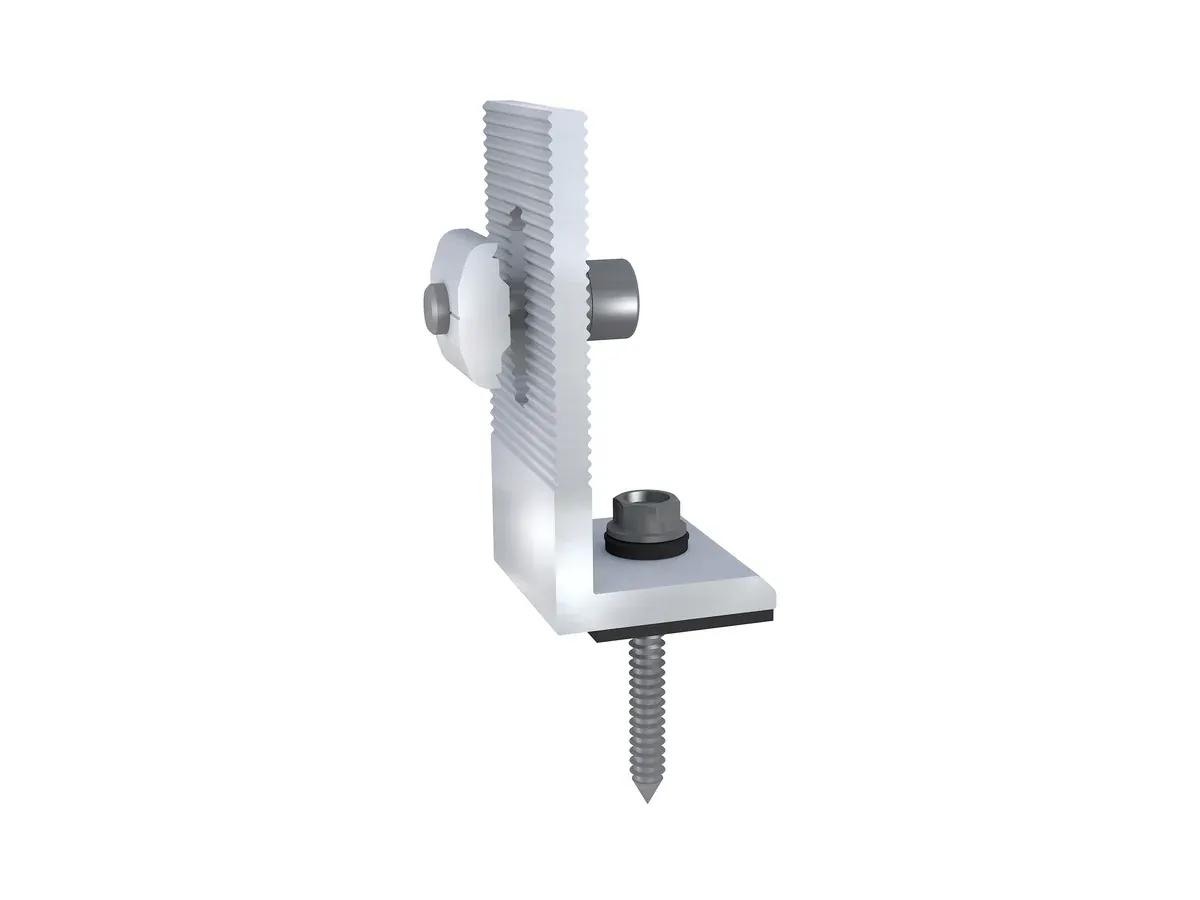

Pattes en L
Patte en L reliant le rail à la tôle ou à la panne au moyen d'une vis autotaraudeuse à joint EPDM. L'interface à rainure crantée permet le réglage en hauteur. La patte est choisie selon le profil de toiture. Des kits de brides sur mesure sont fabriqués pour les tôles non standard.
AL6005-T5 / SUS304
Composants représentatifs — nomenclature (BOM) complète disponible sur demande.
Réponses
Questions fréquentes
Le Solaris WAVE se fixe sur une toiture métallique au moyen de pattes en L ou de kits de brides pour bac acier. Ceux-ci sont ancrés dans la tôle de couverture ou dans la panne située en dessous. Le système reçoit ensuite un rail en aluminium sur lequel les modules sont bridés. Le kit de brides est adapté au profil de la toiture (bac acier trapézoïdal ou tôle ondulée). Les charges sont ainsi transmises à la structure de la toiture, et la liaison reste étanche.
Sur de nombreuses toitures en bac acier trapézoïdal et à profils nervurés, des kits à brides enserrent la nervure de la tôle. Ils ne nécessitent aucun percement de la plage plane, ce qui préserve l'étanchéité de la toiture. Lorsque le profil impose une fixation rigide, on utilise des pattes en L avec fixations étanches. Megawa Solar sélectionne le kit selon le profil de toiture. Chaque projet utilise ainsi la fixation la moins invasive possible.
Oui — les toitures métalliques comptent parmi les meilleurs supports pour le solaire. Elles sont structurellement résistantes et durables. Leurs nervures permettent une fixation par brides, souvent sans percement. Le Solaris WAVE est conçu spécifiquement pour les toitures en bac acier et en tôle ondulée. Il a été déployé sur des toitures industrielles de plusieurs mégawatts dans le monde entier.
Le système de base pose les modules parallèlement à la pente du toit. Une surélévation peut être nécessaire : toiture-terrasse, pente mal orientée ou recherche d'un meilleur rendement énergétique. Dans ce cas, des kits de pieds réglables sont disponibles en trois plages : 10–15°, 15–30° et 30–60°. Ces kits d'inclinaison se fixent sur le même rail, sans modifier la fixation de base.
Le Solaris WAVE couvre la plupart des profils de bac acier trapézoïdal et de tôle ondulée avec des kits de brides standard. Il propose aussi des pattes en L pour les tôles simples et profilées. Pour les profils non standard ou propriétaires, des kits de brides sur mesure sont fabriqués selon la géométrie exacte de la tôle. Pour les toitures à joint debout, voir l'Apollo SEAM, qui se fixe directement sur le joint sans percement.
Oui. Envoyez un plan du profil ou un échantillon de tôle. Notre usine fabrique alors un kit de brides sur mesure adapté à la géométrie exacte. Le reste du système reste standard. Une toiture non standard n'implique donc pas un projet non standard.
Des notes de calcul sont disponibles pour les projets industriels. Elles sont établies selon les charges de vent et de neige du site réel. Indiquez la localisation du projet et les caractéristiques de la toiture dans votre demande. Notre bureau d'études, qui conçoit des systèmes de fixation pour panneaux solaires depuis 2010, intégrera le périmètre d'ingénierie au devis.
Oui. La gamme Solaris WAVE peut être fabriquée en OEM/ODM — votre marque et votre emballage, notre production. Des conditions de distribution sont également proposées aux partenaires qui stockent en volume des systèmes de fixation pour toiture métallique.
