L'eau ruisselle sur le métal
Chaque fixation est équipée d'un solin en aluminium glissé sous le rang de bardeaux supérieur et d'un joint EPDM. La pluie ruisselle sur le métal, et aucune partie du chemin de l'eau ne repose uniquement sur un mastic.
Fixations en toiture
Fixations en toiture
Solaris SHINGLE
Système de fixation pour panneaux solaires tout aluminium pour toitures en bardeaux bitumés, qui protège chaque fixation par un solin métallique et un joint EPDM. L'eau ruisselle sur le métal, pas sur un mastic.
≤45°Pente de toiture
0Vitesse de vent de calcul
0Garantie produit
0Durée de vie de conception
Solaris SHINGLE
SEC.01
Présentation
Le bardeau bitumé est la couverture résidentielle la plus répandue en Amérique du Nord, et le Solaris SHINGLE en simplifie le montage : une plateforme rail et brides en aluminium AL6005-T5 sur pattes en L avec solin, fixées directement dans le voligeage. Les équipes placent les fixations là où le calepinage du champ l'exige, sans avoir à chercher les chevrons, et montent des pièces légères à l'échelle. Le système couvre aussi bien les bardeaux à 3 pattes que les bardeaux architecturaux, sur des pentes de toiture jusqu'à 45 degrés, en paysage comme en portrait.
L'étanchéité est mécanique, et non chimique. À chaque point de fixation, une plaque de solin en aluminium se glisse sous le rang de bardeaux supérieur, de sorte que l'eau de pluie s'écoule par-dessus le métal et poursuit sa descente sur la toiture. En dessous, un joint en caoutchouc EPDM obture le percement de la fixation. Rien sur le chemin de l'eau ne dépend d'un cordon de mastic censé rester élastique pendant des décennies. C'est le même principe d'abergement auquel les couvreurs font déjà confiance autour des ventilations et des fenêtres de toit. Les composants sont proposés en finition argent en standard et peuvent être assortis à la couleur de la toiture, solins compris, afin que le champ terminé s'intègre discrètement aux bardeaux.
Pour les distributeurs qui développent une offre pour toitures résidentielles en bardeaux, le Solaris SHINGLE est disponible de deux façons : sous la marque Megawa, ou en gamme OEM/ODM à votre marque et dans votre emballage. Des kits d'échantillons gratuits vous permettent, ainsi qu'à vos clients installateurs, d'avoir en main le solin, le rail et les brides avant tout engagement de volume. Une inspection avant expédition par SGS ou BV peut être organisée sur demande. Le matériel s'appuie sur une équipe d'ingénierie qui réalise des systèmes de fixation pour panneaux solaires depuis 2010, et chaque système bénéficie d'une garantie produit de 12 ans pour une durée de vie de conception de 25–30 ans. Demandez un kit d'échantillons ou lancez une demande de distribution.
SEC.02
Principaux avantages
Inutile de chercher les chevrons
Les pattes en L se fixent directement dans le voligeage. Les équipes placent les fixations exactement là où le calepinage l'exige et avancent rapidement grâce à des pièces légères, entièrement en aluminium.
Se fond dans la toiture
Finition argent en standard, ou composants assortis à la couleur de la toiture, solins compris, pour un champ discret à profil bas, en harmonie visuelle avec les bardeaux.
Votre marque ou la nôtre
Toute la gamme Solaris SHINGLE est disponible en OEM/ODM : votre marque, votre emballage, avec l'appui de notre production et de kits d'échantillons gratuits.
SEC.03
Caractéristiques techniques
| Matériau | Aluminium AL6005-T5 |
|---|---|
| Types de couverture | Toitures en bardeaux bitumés (3 pattes et architecturaux) |
| Pente de toiture | Jusqu'à 45° |
| Orientation des modules | Paysage / portrait |
| Charge de vent / neige | Calculée selon le projet |
|---|---|
| Fixation | Pattes en L avec solin, fixées dans le voligeage |
| Étanchéité du solin | Solin en aluminium avec joint EPDM |
| Normes de calcul | JIS C 8955 (JP) · ASCE/SEI 7 · IBC (US) · Eurocode EN 1991 (EU) |
SEC.04
Composants principaux

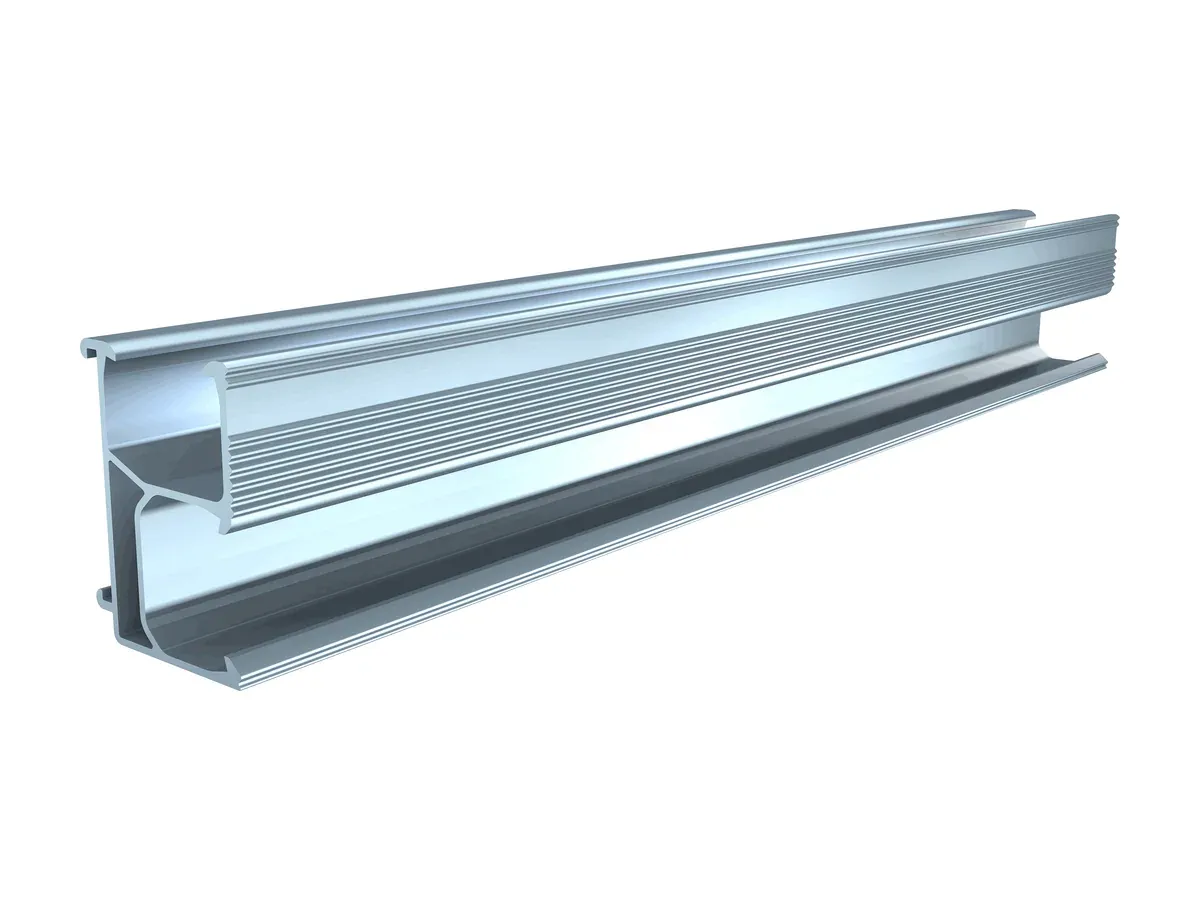

Rail
Rail de montage en aluminium AL6005-T5, ossature porteuse de la fixation des modules, qui reçoit les brides d'extrémité et intermédiaires standard sur toute la surface de la toiture en bardeaux.
AL6005-T5

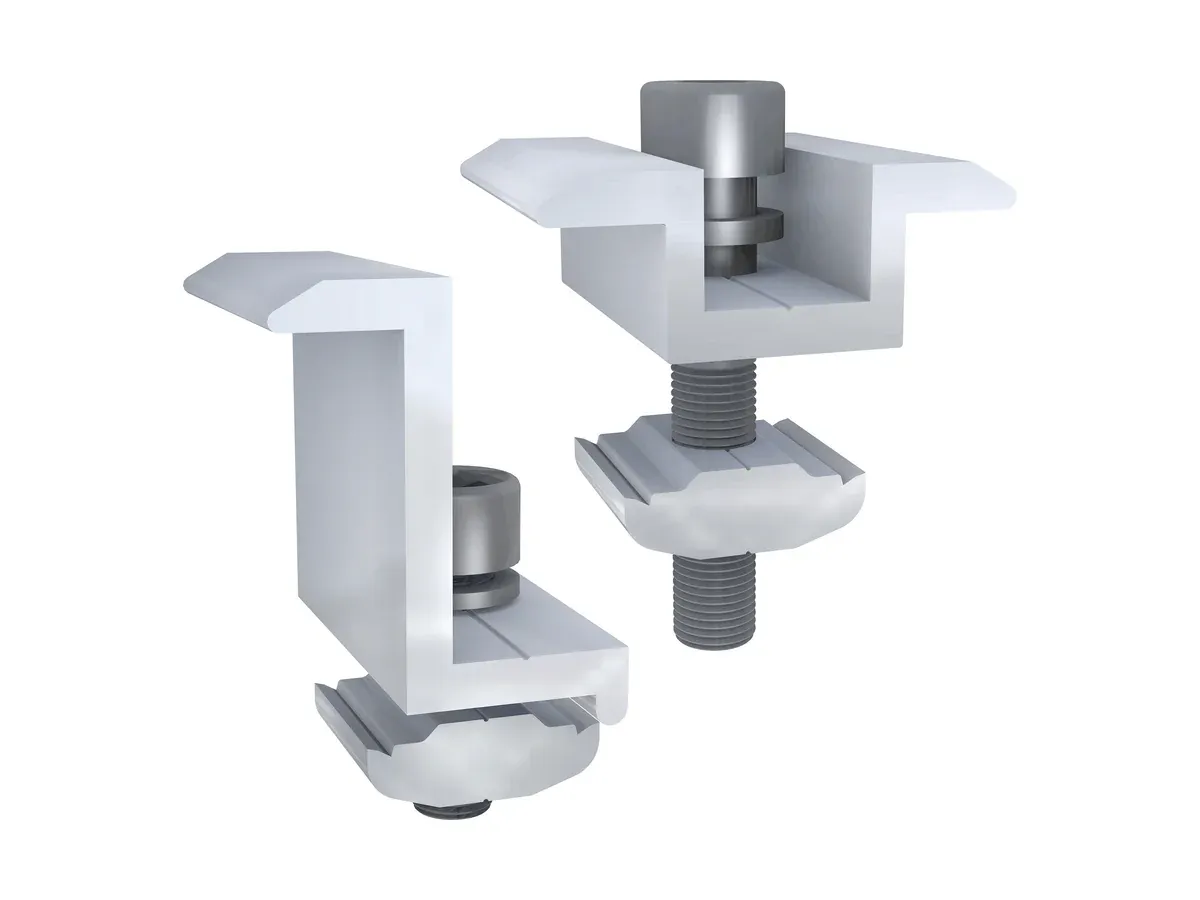

Brides d'extrémité et intermédiaires
Brides universelles en aluminium qui fixent les modules sur le rail. Les brides d'extrémité maintiennent le bord extérieur du champ et les brides intermédiaires relient les modules adjacents. Elles conviennent à une large gamme d'épaisseurs de cadre.
AL6005-T5

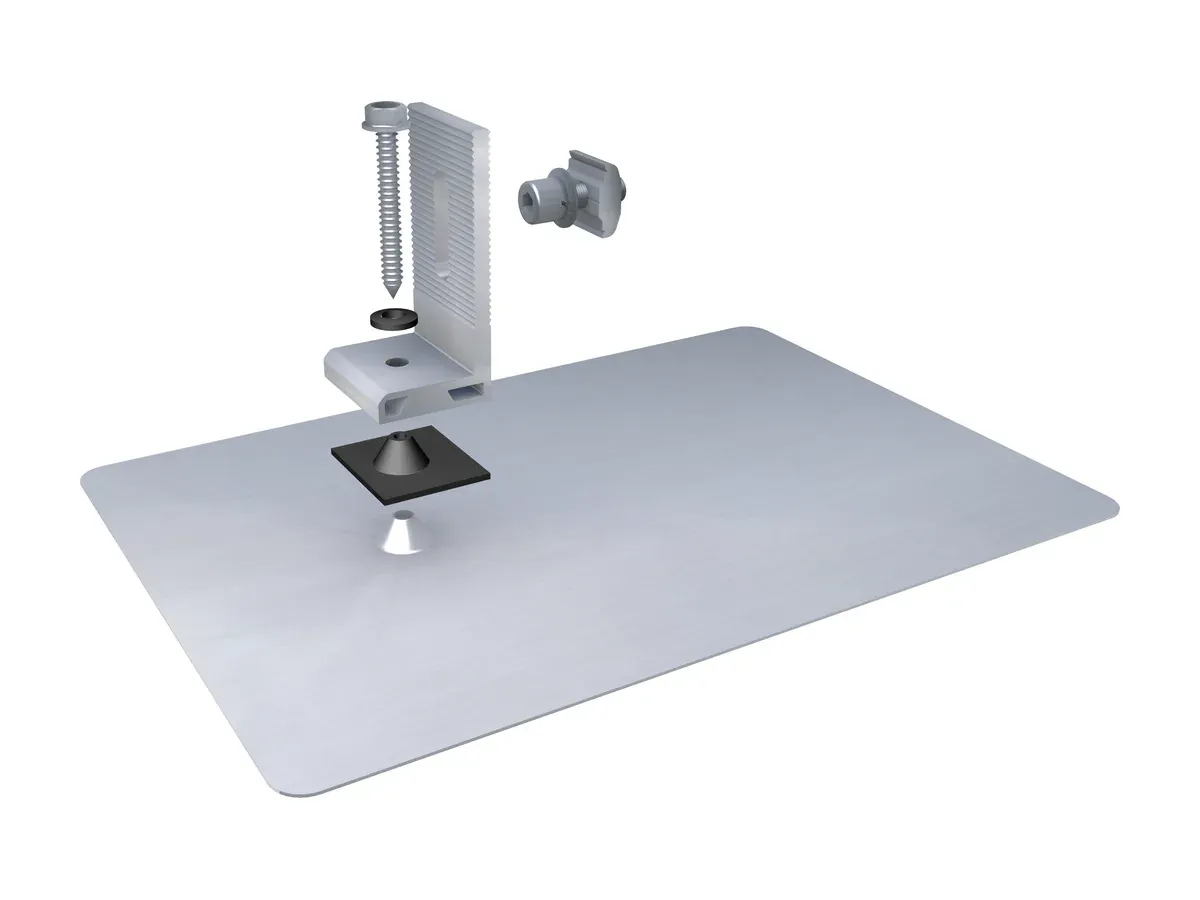

Kit de pattes en L avec solin étanche
Pattes en L en aluminium fixées dans le voligeage, sous la couche de bardeaux, pour transmettre les charges à la structure de la toiture. Elles sont associées à une plaque de solin en aluminium et à un joint en caoutchouc EPDM, glissés sous le rang de bardeaux existant pour protéger chaque percement de la toiture contre l'humidité. Couleur assortie à la toiture possible.
AL6005-T5 + EPDM
Composants représentatifs — nomenclature (BOM) complète disponible sur demande.
SEC.05
Questions fréquentes
Oui. Les bardeaux bitumés constituent le type de couverture résidentielle le plus courant pour le photovoltaïque, et le Solaris SHINGLE est conçu spécifiquement pour eux. Il convient aussi bien aux bardeaux standard à 3 pattes (3-tab) qu'aux bardeaux architecturaux (dimensionnels), grâce à des pattes en L avec solin fixées dans le voligeage, sous la couche de bardeaux.
Chaque point de fixation est muni d'un solin. Une plaque en aluminium se glisse sous le rang de bardeaux supérieur, de sorte que l'eau s'écoule par-dessus le métal et poursuit sa descente sur la toiture, tandis qu'un joint en caoutchouc EPDM obture en dessous le percement de la fixation. C'est le même principe d'abergement que celui utilisé autour des ventilations et des fenêtres de toit. L'eau s'écoule sur du métal au lieu de dépendre d'un mastic d'étanchéité.
Les modules protègent les bardeaux situés en dessous des UV directs, de la pluie et des variations de température, ce qui peut ralentir le vieillissement de surface dans la zone couverte. L'ampleur de cet effet dépend du climat et de l'état de la toiture. Considérez-le donc comme un avantage secondaire plutôt que comme une raison d'installer, et partez toujours de bardeaux en bon état.
Le rail, les brides, les pattes en L et les solins sont tous en aluminium AL6005-T5, léger pour la toiture et résistant à la corrosion sans revêtement. Un joint en caoutchouc EPDM assure l'étanchéité de chaque fixation. Ces deux matériaux ont fait leurs preuves en extérieur, et ce sont eux qui fondent la durée de vie de conception de 25–30 ans ainsi que la garantie produit de 12 ans.
Oui. Les notices de montage et les plans sont livrés avec le système. Sur demande, l'équipe d'ingénierie de Megawa, qui réalise des systèmes de fixation pour panneaux solaires depuis 2010, peut examiner les calepinages et les conditions du site. Une documentation structurelle est disponible lorsque le projet l'exige.
Oui. Des kits d'échantillons gratuits (solin, patte en L, rail et brides) sont disponibles pour évaluer le matériel avant tout engagement de volume, et les petites premières commandes sont acceptées. Contactez-nous en indiquant votre marché et vos volumes cibles.
Oui. La gamme Solaris SHINGLE peut être fabriquée en OEM/ODM : votre marque, votre emballage, notre production. Les distributeurs s'en servent pour constituer leur propre offre pour toitures en bardeaux sans mettre en place de fabrication.
Utilisez le système conçu pour ce type de toiture. Le Solaris WAVE se monte sur les toitures en bac acier, et l'Apollo SEAM se fixe par serrage sur les toitures à joint debout, sans aucun percement. Tous deux reprennent la même logique rail et brides que le Solaris SHINGLE, ce qui permet aux équipes de passer d'un type de toiture à l'autre avec peu de formation complémentaire.
