Maintenu par le poids, pas par des vis
Le lest en béton placé dans des bacs en aluminium maintient le champ en place : aucun percement de la toiture, la membrane reste étanche, et le système peut être déplacé ou démonté ultérieurement.
Fixations en toiture
Système de montage lesté pour toitures-terrasses : des blocs de béton maintiennent le champ, sans aucun percement de la toiture. Trois composants principaux et une inclinaison réglable de 5–30° assurent une installation rapide et un coût maîtrisé pour les projets commerciaux et résidentiels.
ZeroPercement de la toiture
0Plage d'inclinaison
0Garantie produit
0Durée de vie
Matrix ECO
SEC.01
Présentation
Pour maintenir des panneaux solaires, une toiture-terrasse n'a pas besoin d'être percée : le poids suffit. Le Matrix ECO est un système de fixation pour panneaux solaires lesté pour toit plat : des blocs de béton posés dans des bacs en aluminium plaquent le champ sur la toiture. Comme rien n'est percé, la membrane reste étanche et la garantie de la toiture reste inchangée. Le système peut en outre être repositionné ou démonté ultérieurement sans laisser de trace.
Le système se compose de trois éléments principaux — pieds avant et arrière, contreventement diagonal et bac de lestage — assemblés par boulonnage sans outillage spécial. Les pieds permettent toute inclinaison de 5° à 30° : chaque site peut ainsi choisir entre placer davantage de modules sur la toiture ou tirer plus de production de chacun. Toutes les pièces structurelles sont en aluminium AL6005-T5 avec visserie en inox SUS304 : légères à monter sur le toit, elles sollicitent peu la toiture et sont conçues pour 25–30 ans en extérieur. Le système convient aux revêtements de toit plat courants : membrane, béton et bac acier.
Moins de pièces, c'est une double économie : moins de quincaillerie à acheter et moins d'heures d'équipe sur le toit. Le lest n'est pas non plus laissé au hasard : nos ingénieurs le dimensionnent pour chaque projet selon la réglementation vent locale (JIS C 8955, ASCE/SEI 7 · IBC ou Eurocode EN 1991), et la note de calcul accompagne le devis. Le système bénéficie d'une garantie produit de 12 ans et équipe des toitures commerciales dans le monde entier. Envoyez le plan de votre toiture pour obtenir un devis projet ; échantillons gratuits, OEM/ODM et conditions de distribution disponibles sur demande.
JIS C 8955 (Japan)ASCE/SEI 7 · IBC (US)Eurocode EN 1991 (Europe)
SEC.02
Principaux avantages
L'angle adapté à votre site
Les pieds avant et arrière se règlent de 5° à 30° : un angle faible permet de placer davantage de modules sur le toit, un angle plus prononcé augmente le rendement par module aux latitudes élevées.
Kit simple, coût de projet réduit
Pieds, contreventement et bac de lestage s'assemblent par boulonnage sans outillage spécial : moins de quincaillerie à acheter et moins d'heures d'équipe sur le toit.
Léger à porter, conçu pour durer
L'aluminium AL6005-T5 et la visserie SUS304 limitent la charge sur la toiture et résistent à la corrosion : une durée de vie de calcul de 25–30 ans, assortie d'une garantie de 12 ans.
SEC.03
Caractéristiques techniques
| Matériau | Aluminium AL6005-T5 / acier inoxydable SUS304 |
|---|---|
| Orientation des modules | Paysage |
| Angle d'inclinaison | Réglable — de 5° à 30° |
| Fixation | Sans percement, lest en blocs de béton |
| Charge de vent / neige | Dimensionné par projet — note de calcul pour chaque site |
| Types de toiture | Toitures-terrasses commerciales et résidentielles (membrane, béton, bac acier) |
| Percement de la toiture | Aucun — entièrement lesté, garantie de toiture préservée |
|---|---|
| Traitement de surface | Anodisé, revêtement ~10 μm |
| Durée de vie | 25-30 ans |
| Garantie | 12 ans |
| Normes de calcul | JIS C 8955 (JP) · ASCE/SEI 7 · IBC (US) · Eurocode EN 1991 (EU) |
SEC.04
Composants principaux

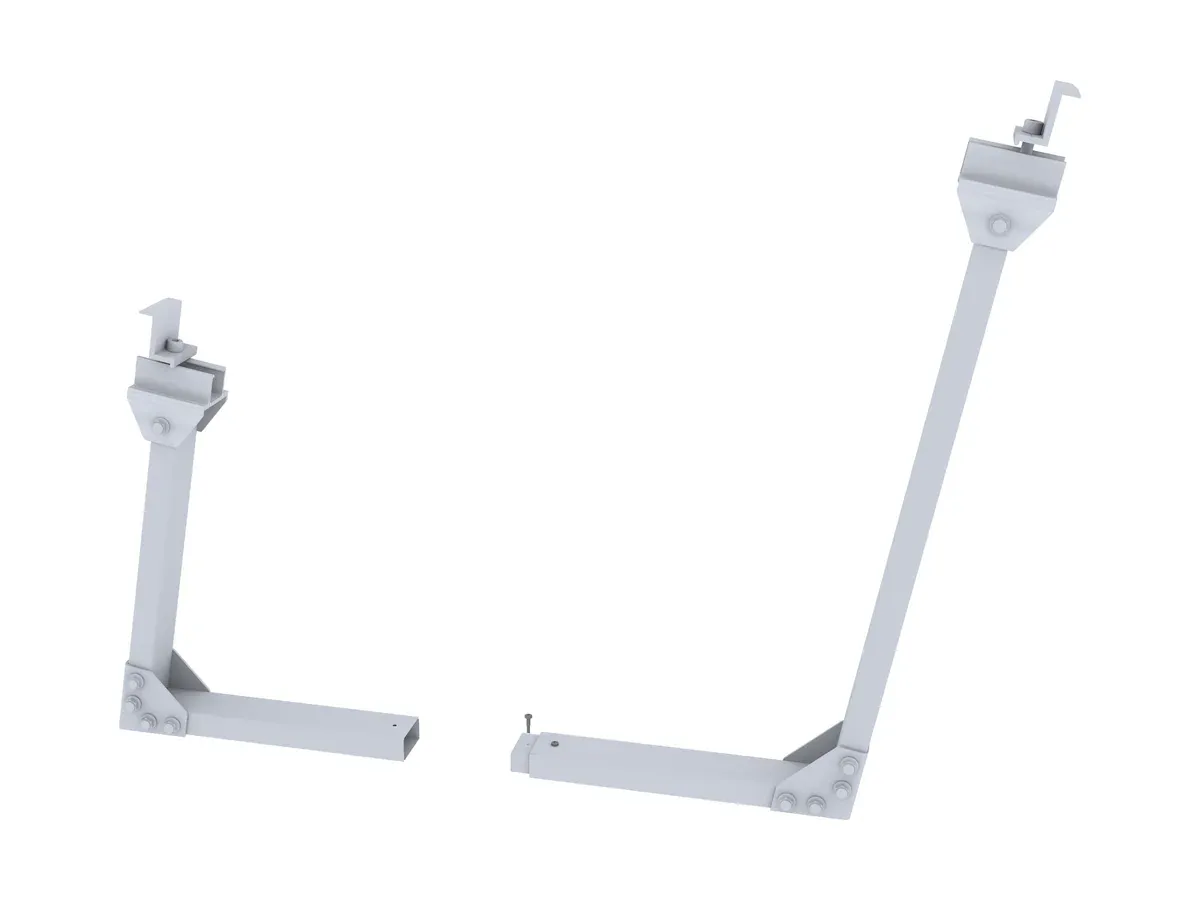

Pied avant / arrière
Pieds réglables en aluminium AL6005-T5 qui fixent l'angle d'inclinaison du module entre 5° et 30°. Les pieds avant et arrière fonctionnent séparément ou s'assemblent en une unité pour maintenir le module à l'angle choisi.
AL6005-T5

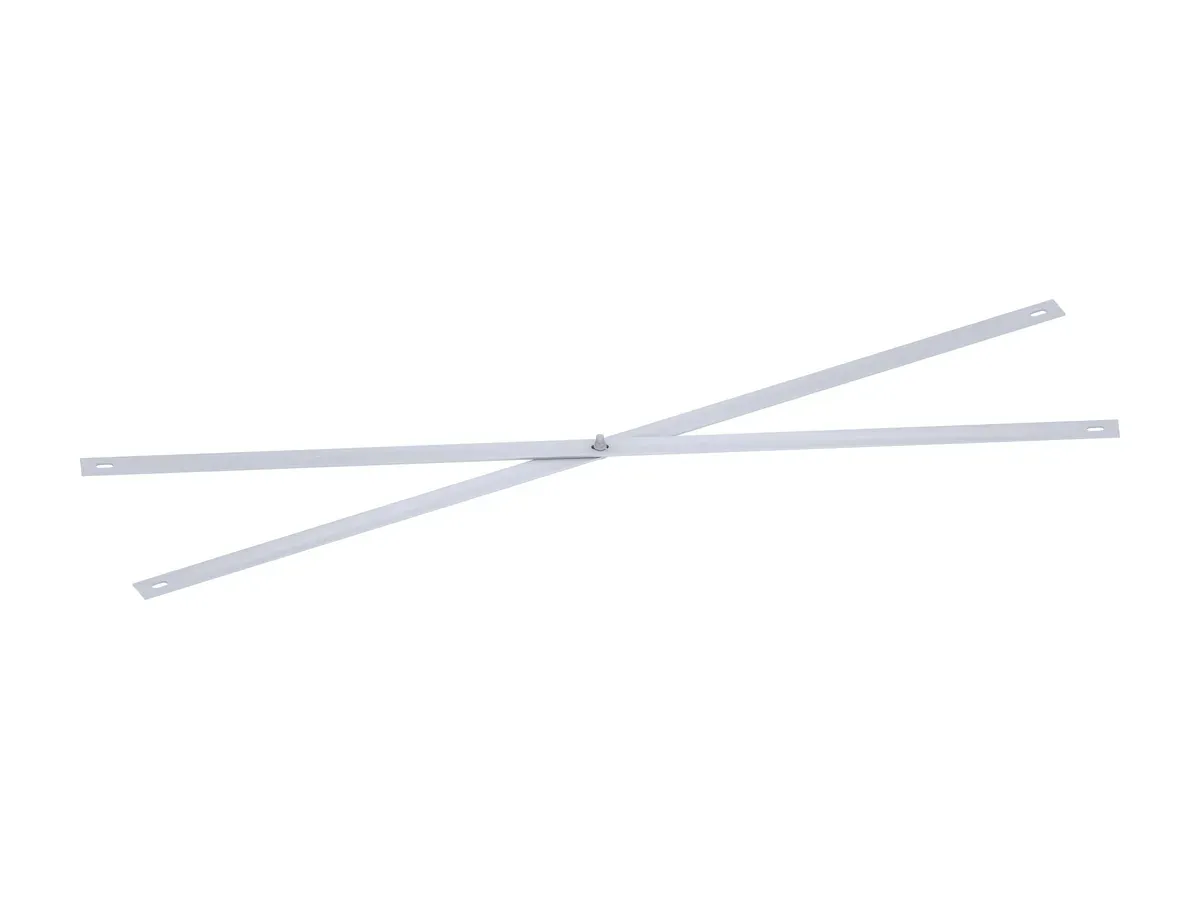

Contreventement diagonal
Contreventement en aluminium (kit barre diagonale L M6) reliant les pieds arrière des modules adjacents. Il accroît la stabilité latérale et renforce l'intégrité globale du champ lesté.
AL6005-T5

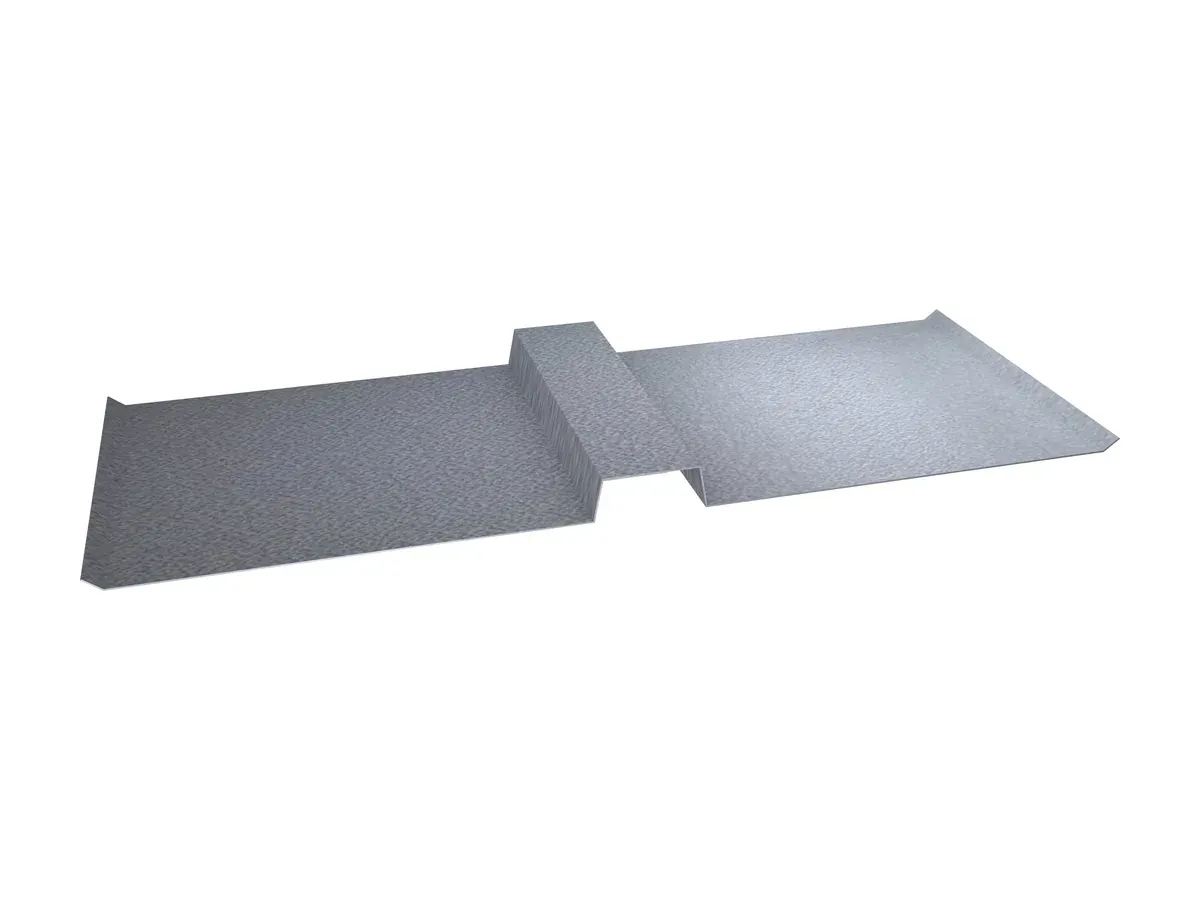

Bac de lestage
Bac en aluminium (520 mm) recevant des blocs de béton standard, dont le poids est converti en effort de maintien. La disposition des bacs répartit uniformément la charge de lest sur la surface de la toiture.
AL6005-T5 / ZAM

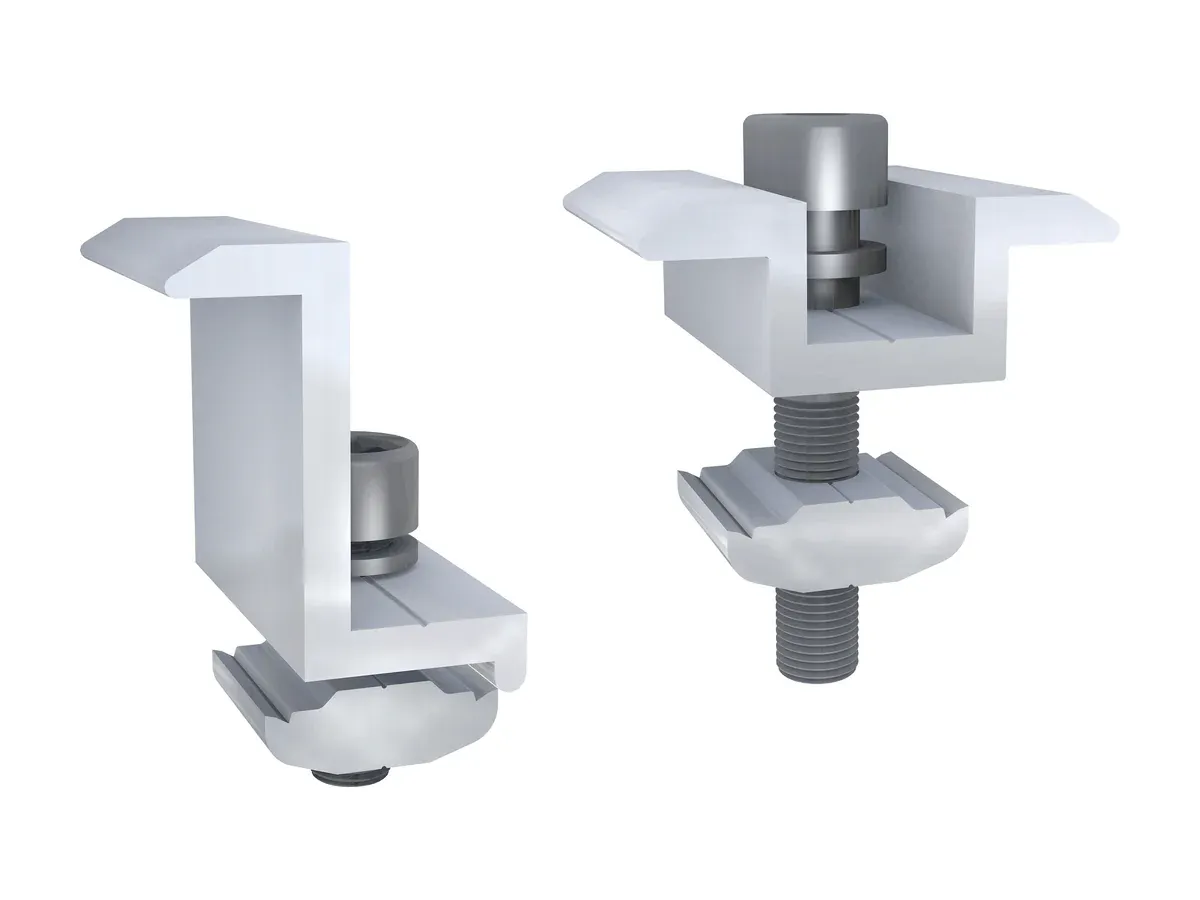

Brides d'extrémité et intermédiaires
Brides universelles en aluminium fixant les modules directement sur la structure des pieds. Les brides d'extrémité fixent le bord extérieur du champ, les brides intermédiaires relient les modules adjacents. Elles conviennent à une large gamme d'épaisseurs de cadre.
AL6005-T5
Composants représentatifs — nomenclature (BOM) complète disponible sur demande.
SEC.06
Questions fréquentes
Pour la plupart des toitures-terrasses, la méthode privilégiée est un système lesté sans percement : c'est le poids qui maintient le champ, et non des vis traversant la toiture. Le Matrix ECO utilise pour cela des blocs de béton placés dans des bacs en aluminium ; la membrane et l'étanchéité restent ainsi intactes. La quantité et la disposition du lest sont calculées pour chaque projet selon la réglementation vent locale.
Oui. Le Matrix ECO ne touche jamais la toiture avec une fixation : le lest en béton et le poids propre du système assurent la stabilité du champ. Aucun percement à étancher, aucun nouveau risque d'infiltration — et la garantie de la toiture reste inchangée.
Sur un toit plat, les modules ont besoin d'une certaine inclinaison pour évacuer l'eau et s'orienter vers le soleil. Le Matrix ECO se règle de 5° à 30° : un angle faible permet de placer davantage de modules sur le toit, un angle plus prononcé augmente la production par module aux latitudes élevées. L'angle optimal est choisi pour chaque site.
Il n'existe pas de valeur unique : le poids requis dépend de l'exposition au vent, de la hauteur de la toiture et de la réglementation locale. Nos ingénieurs réalisent une note de calcul pour chaque projet — JIS C 8955, ASCE/SEI 7 · IBC ou Eurocode EN 1991 — et précisent la quantité de lest et la disposition des bacs avec le devis.
Les pieds, contreventements et bacs sont en aluminium anodisé AL6005-T5 : légers pour la toiture et résistants à la corrosion. La visserie structurelle est en acier inoxydable SUS304. L'ensemble offre une durée de vie de calcul de 25–30 ans, assortie d'une garantie produit de 12 ans.
Oui. Un jeu d'échantillons — pieds, contreventement, bac et brides — vous permet de vérifier concrètement la qualité de fabrication, et les petites premières commandes sont acceptées. Contactez-nous en précisant votre projet ou votre marché.
Oui. La gamme Matrix ECO peut être fabriquée en OEM/ODM : votre marque, votre emballage, notre production.
