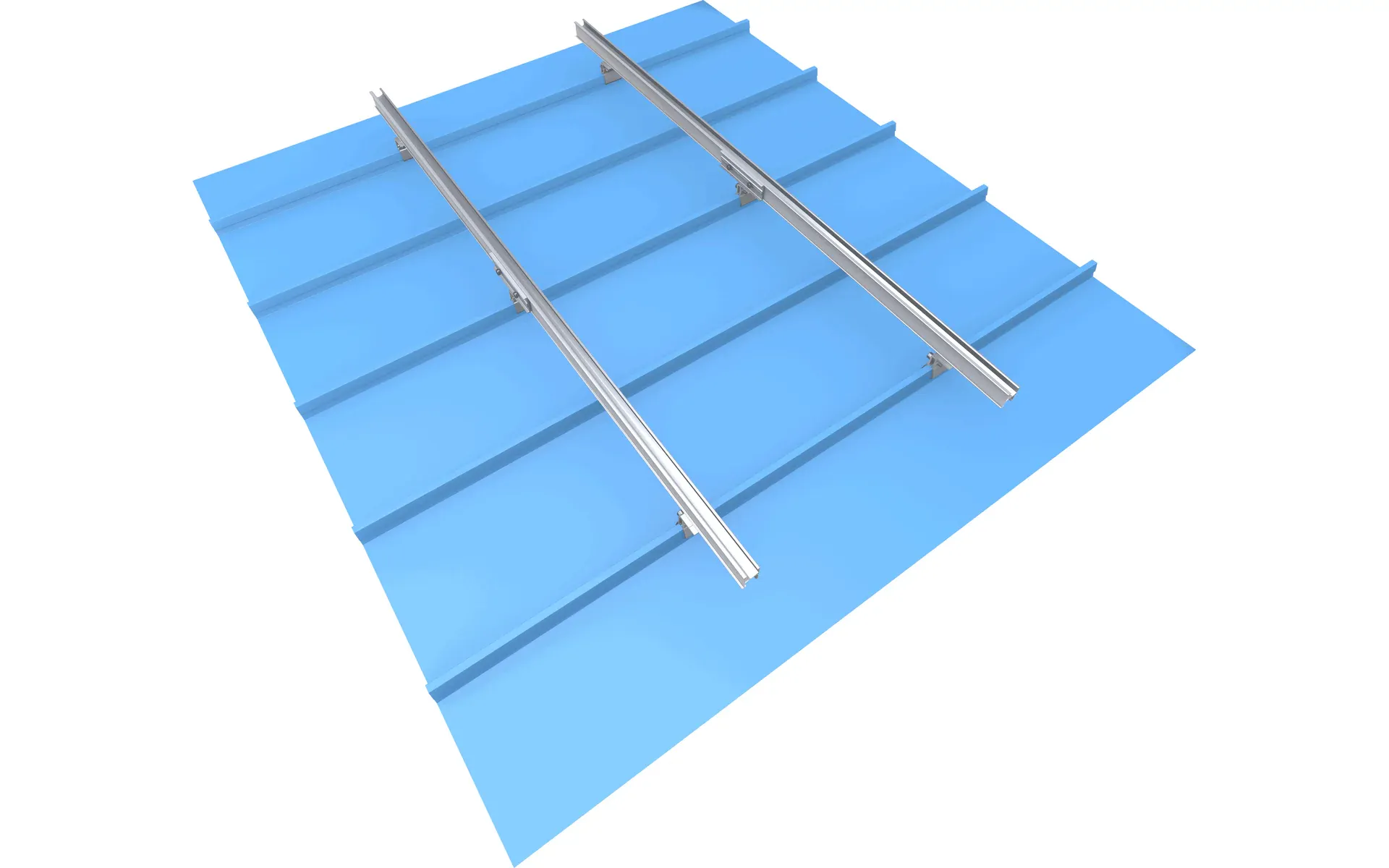

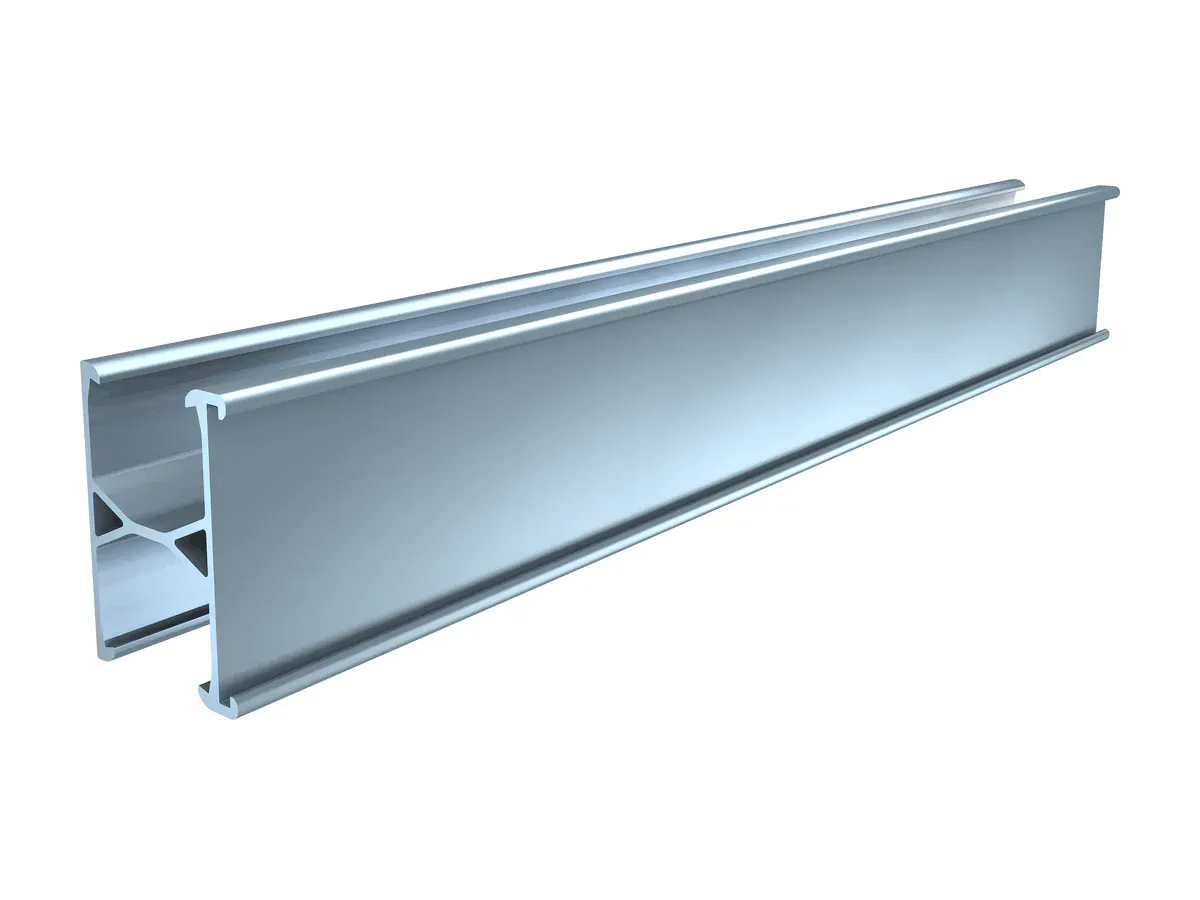

Rail
Rail de montage en aluminium AL6005-T5 formant l'ossature porteuse pour la fixation des modules. Il assure la portée entre les pinces de joint debout et reçoit les brides d'extrémité et intermédiaires standard.
AL6005-T5
Apollo SEAM
Fixations en toiture
Système de montage sans percement, entièrement en aluminium, pour toitures métalliques à joint debout. Les pinces enserrent le joint relevé, sans aucun trou dans la toiture. Des kits standard couvrent les joints courants, et des pinces sur mesure sont fabriquées pour les autres.
Présentation
Apollo SEAM

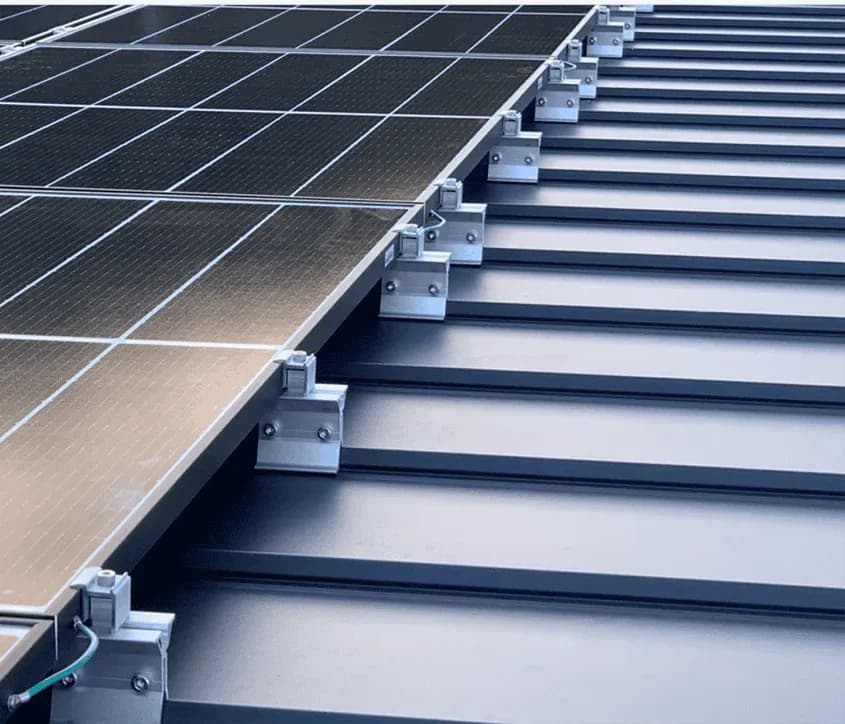

Une toiture métallique à joint debout est l'un des meilleurs supports pour le photovoltaïque, car les joints relevés constituent eux-mêmes des points de fixation robustes. L'Apollo SEAM se fixe sur ces joints. Chaque pince est serrée à un couple défini, puis le rail et les modules sont montés par-dessus, sans jamais percer la tôle de couverture. La toiture reste étanche, et les pinces peuvent être retirées ultérieurement sans laisser de trous.
Les kits de pinces standard conviennent aux types de joints courants, à savoir les joints clipsés, sertis mécaniquement et arrondis. Pour les joints moins courants ou propriétaires, notre usine fabrique des pinces sur mesure épousant la forme exacte du joint. Toutes les pièces sont en aluminium AL6005-T5. Ce matériau est léger pour la toiture, résistant à la corrosion sur les sites côtiers et industriels, et facile à manipuler pour les équipes. L'installation reste simple et se résume à poser la pince, le rail, puis le module.
ZeroPercement de la toiture
≤45 °Pente de toiture
0 YearsGarantie produit
Principaux avantages
Ce qui le distingue
01 / 04

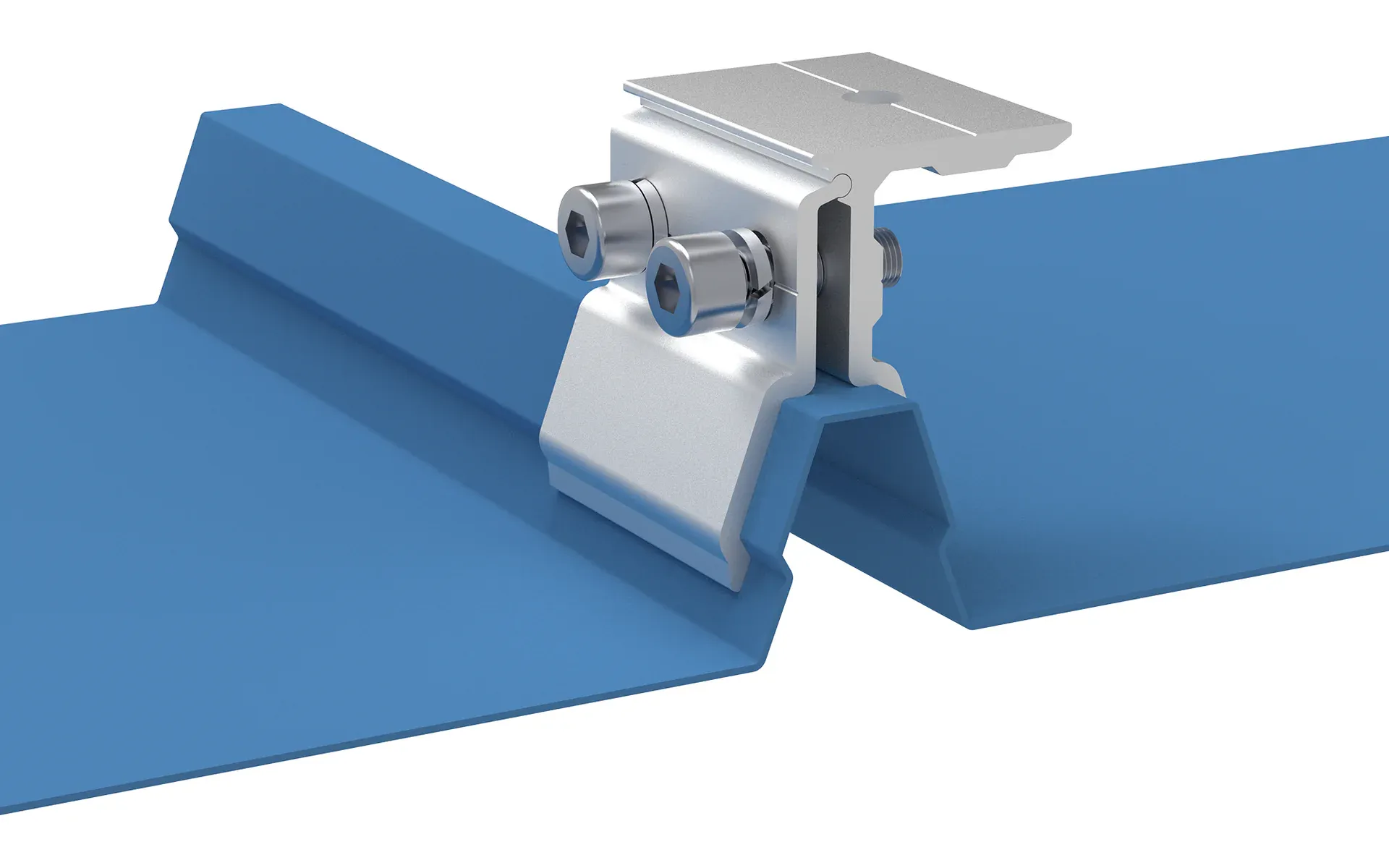

Fixé par serrage, jamais par perçage
Les pinces enserrent le joint relevé et sont serrées à un couple défini. La tôle de couverture n'est pas percée, et les pinces peuvent être repositionnées ou retirées.
02 / 04

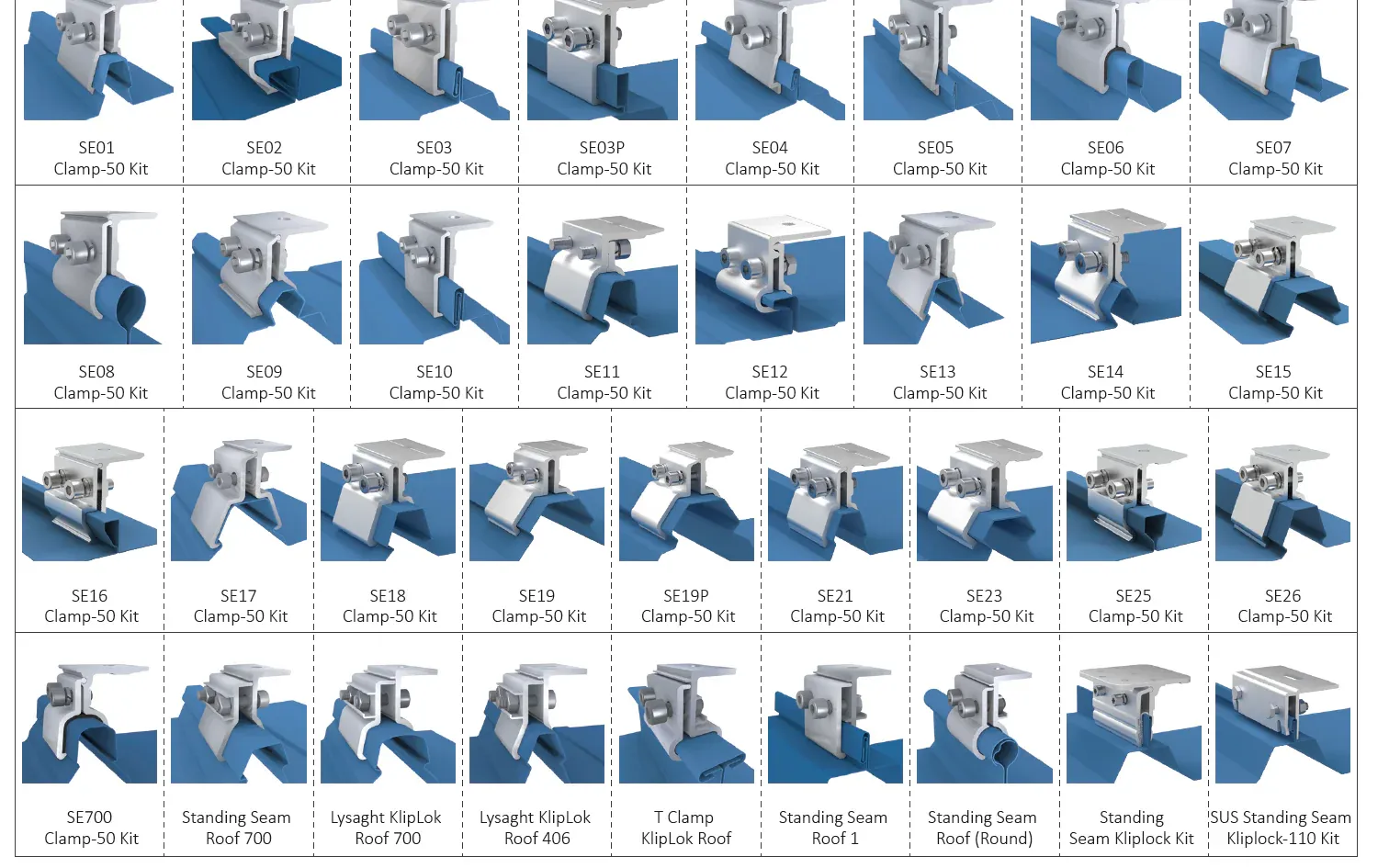

Adapté à votre joint
Les kits standard conviennent aux joints clipsés, sertis mécaniquement et arrondis. Pour tout autre profil, notre usine fabrique une pince épousant sa forme exacte.
03 / 04
Léger sur la toiture, durable en service
L'aluminium AL6005-T5 utilisé pour toutes les pièces limite la charge sur la toiture et résiste à la corrosion. La durée de vie de conception est de 25–30 ans, avec une garantie de 12 ans.
04 / 04
Un prix adapté aux projets réels
La fixation par serrage réduit le temps de pose, et le coût du matériel reste raisonnable. Vous bénéficiez du même principe sans percement, sans le surcoût d'une solution premium.
Données techniques
Caractéristiques techniques
| Matériau | AL6005-T5 (tout aluminium) |
|---|---|
| Orientation des modules | Paysage / portrait |
| Pente de toiture | Jusqu'à 45 degrés |
| Fixation | Pinces de joint debout sans percement, en kits standard et sur mesure |
| Charge de vent / neige | Dimensionné par projet, avec note de calcul par site |
| Types de toiture | Toitures métalliques à joint debout (clipsé, serti mécaniquement, arrondi) |
|---|---|
| Percement de la toiture | Aucun. Fixation par serrage, sans risque pour la garantie |
| Durée de vie de conception | 25-30 ans |
| Garantie | 12 ans |
| Normes de calcul | JIS C 8955 (JP) · ASCE/SEI 7 · IBC (US) · Eurocode EN 1991 (EU) |
Notes de calcul spécifiques au site disponibles sur demande pour les projets industriels.
Composants du système
Composants principaux
Brides d'extrémité et intermédiaires
Brides universelles en aluminium assurant la fixation des modules sur le rail. Les brides d'extrémité fixent le bord extérieur du champ, les brides intermédiaires relient les modules adjacents. Elles conviennent à une large gamme d'épaisseurs de cadre.
AL6005-T5

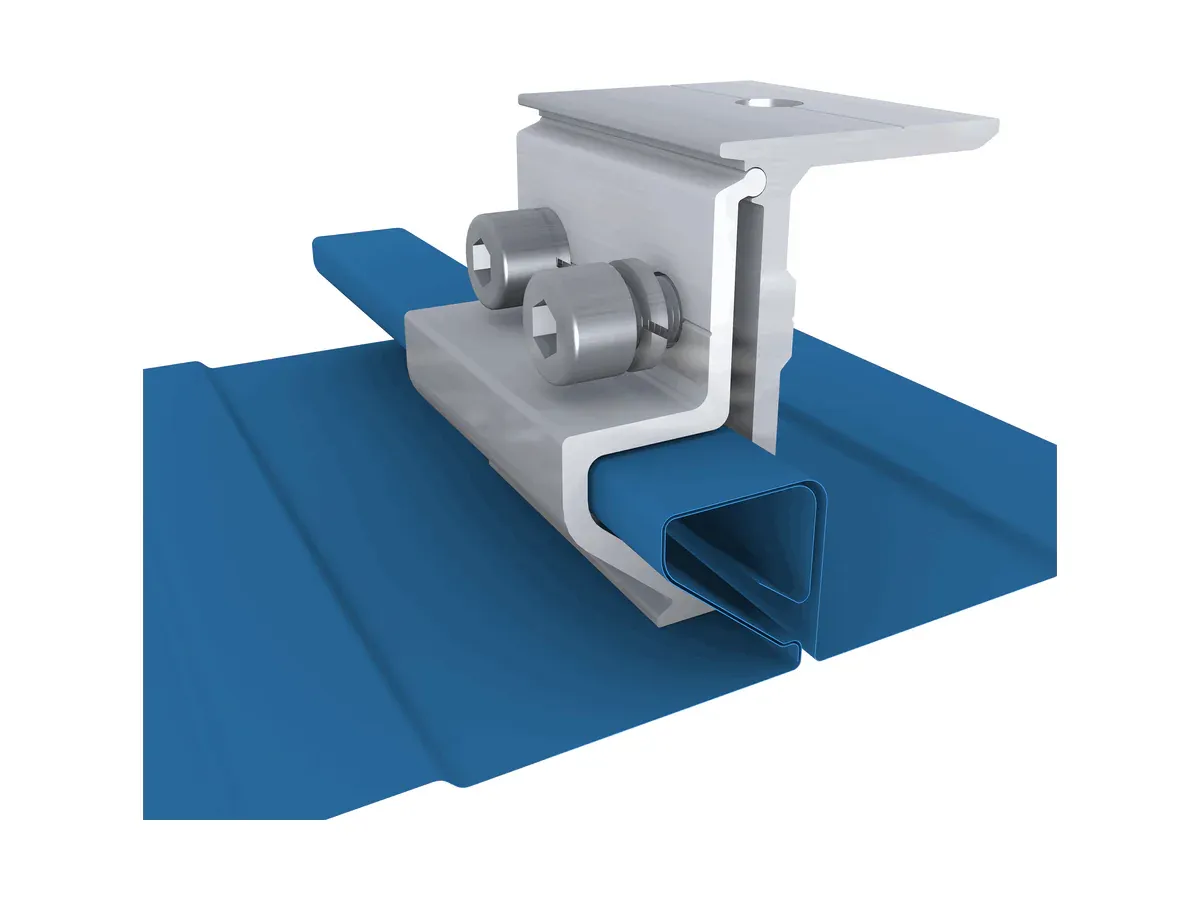

Kit de pinces pour joint debout
Pinces sans percement qui enserrent directement le joint debout et relient le rail à la toiture, sans aucun perçage. Elles sont choisies selon le profil du joint. Des kits sur mesure sont fabriqués pour les joints propriétaires.
AL6005-T5
Composants représentatifs — nomenclature (BOM) complète disponible sur demande.
Réponses
Questions fréquentes
Oui. La toiture à joint debout est l'un des meilleurs types de toiture pour le photovoltaïque. L'Apollo SEAM est conçu spécifiquement pour ce support. Les pinces enserrent le joint relevé, de sorte que la toiture reprend les charges sans aucun percement. Il convient aux profils clipsés, sertis mécaniquement et arrondis. Il est déjà en service sur des toitures de plusieurs mégawatts dans le monde.
Sur une toiture à joint debout, les pinces de l'Apollo SEAM se fixent sur le joint relevé lui-même et non sur la plage plane. Aucun trou n'est donc percé dans la tôle de couverture. La pince est adaptée au profil du joint et serrée au couple prescrit. La fixation obtenue est sûre, entièrement sans percement, et préserve l'étanchéité de la toiture.
L'Apollo SEAM ne perce jamais la tôle de couverture. Les pinces se fixent uniquement sur le joint relevé, il n'y a donc aucun trou de fixation à étancher. La fixation est mécanique et réversible. Les pinces peuvent être déplacées ou retirées sans laisser de trous. Comme pour toute intervention en toiture, une mise en œuvre soignée protège la surface de la couverture elle-même.
Les kits de pinces standard couvrent les familles de joints debout courantes. Il s'agit des joints clipsés, sertis mécaniquement et arrondis, dans plusieurs largeurs. Pour les joints propriétaires ou atypiques, des pinces sur mesure sont fabriquées pour épouser la forme exacte du joint. Pour les toitures en bac acier ou en tôle ondulée, voir le Solaris WAVE.
Des notes de calcul sont disponibles pour les projets industriels. L'espacement des pinces et la capacité de charge dépendent du type de joint et du site. Indiquez dans votre demande la localisation du projet et les caractéristiques de la toiture. Notre équipe d'ingénierie, qui conçoit des systèmes de fixation pour panneaux solaires depuis 2010, intégrera le périmètre d'ingénierie au devis.
Oui. Des kits d'échantillons gratuits vous permettent de vérifier l'adaptation à votre profil de joint avant de vous engager. Ils comprennent une pince de joint debout, un tronçon de rail et des brides de modules. Les premières commandes de petite taille sont acceptées. Contactez-nous en précisant votre projet ou votre marché.
Oui. La gamme Apollo SEAM, des pinces aux systèmes complets, peut être fabriquée en OEM/ODM. Nous assurons la production pour votre marque et avec votre emballage.
