Sans béton, sans attente
Les pieux sont vissés directement dans le sol et la structure est boulonnée le jour même, sans excavation, coffrage ni temps de prise. La durée des travaux de fondation baisse jusqu'à 50% par rapport au béton coulé.
Accessoires de montage
Une fondation par vis qui remplace le béton coulé sous les structures photovoltaïques au sol : pieux vissés (pieux à visser) galvanisés à chaud en cinq types, dimensionnés selon les données de sol de votre site. Sans terrassement ni temps de prise : vissez, montez le jour même.
ZeroBéton nécessaire
≥80μmCouche galvanisée
0Garantie produit
0Durée de vie de calcul
Vis de fondation
SEC.01
Présentation
Les vis de fondation Megawa permettent de réaliser une fondation solaire sans béton. Chaque pieu en acier galvanisé à chaud est vissé directement dans le sol, sans excavation, coffrage ni temps de prise. La structure de montage est ainsi boulonnée juste après la pose, et les travaux de fondation avancent jusqu'à 50% plus vite qu'avec des semelles coulées. Pour les entreprises EPC, la fondation n'est plus un lot de plusieurs jours mais une étape réalisée dans la journée. Pour les distributeurs, c'est une pièce standard qui se vend avec chaque système de montage au sol.
Chaque dimension est fabriquée sur commande : longueur, diamètre, épaisseur de paroi et taille de bride sont personnalisables selon le sol et la charge, avec une dimension standard en stock pour les montages au sol courants. Cinq types couvrent les terrains que vous rencontrerez réellement : vis SE avec ou sans bride pour les sols courants, pieu à lame hélicoïdale qui s'ancre dans les sols plus meubles, pieu à double lame pour les sols difficiles et les forts soulèvements, et vis de rehausse à double bride pour les raccordements surélevés. La capacité repose sur des données, et non sur une valeur unique : la fiche technique indique la résistance à l'arrachement et à la compression selon la valeur N du sol (le pieu standard, dans l'argile à N=3, offre 5,017 kN à l'arrachement et 6,182 kN en compression). Chaque projet est dimensionné à partir de sa propre étude de sol.
L'acier est un acier au carbone Q235B, galvanisé à chaud selon DIN EN ISO 1461 avec une couche de zinc d'au moins 80μm, pour une durée de vie de calcul de 25-30 ans dans le sol. Les vis de fondation s'imposent là où le béton montre ses limites (terrains en pente, sols rocheux et agricoles, sites écologiquement sensibles). En fin de vie, elles se dévissent et se réutilisent, sans laisser de trace. Des notes de calcul selon JIS C 8955 (Japon), ASCE/SEI 7 · IBC (États-Unis) ou Eurocode EN 1991 (Europe) dimensionnent chaque fondation. Les vis sont compatibles avec les structures au sol Terra, les systèmes agrivoltaïques et clôtures Demeter et les carports Titan, et bénéficient d'une garantie produit de 12 ans.
SEC.02
Principaux avantages
Un pieu pour chaque sol
Les types SE, à lame hélicoïdale, à double lame et de rehausse, en longueurs personnalisables, couvrent l'argile, le sable, le gravier, les sols meubles, les terrains en pente, rocheux ou agricoles. Le pieu s'adapte au terrain, et non l'inverse.
Galvanisé pour des décennies
L'acier Q235B, galvanisé à chaud selon DIN EN ISO 1461 avec une couche de zinc ≥80μm, résiste à la corrosion pour une durée de vie de calcul de 25-30 ans dans le sol.
Sans laisser de trace
Aucune terre n'est excavée à la pose, et les vis se dévissent pour être réutilisées au démantèlement de l'installation. Le site retrouve son état d'origine.
SEC.03
Caractéristiques techniques
| Matériau | Acier au carbone Q235B |
|---|---|
| Traitement de surface | Galvanisation à chaud (DIN EN ISO 1461), couche de zinc ≥80μm |
| Types de pieux | SE (avec / sans bride) · Lame hélicoïdale · Double lame · Rehausse (double bride) |
| Longueur standard | 1600 mm (personnalisable ≈1200-3000 mm) |
| Diamètre extérieur du tube | 76 mm (personnalisable) |
| Diamètre de bride | 200-220 mm (personnalisable) |
|---|---|
| Spéc. double lame | Diamètre de lame 176 mm · épaisseur 5 mm |
| Dimensionnement | Étudié par projet — note de calcul selon l'étude de sol du site |
| Durée de vie de calcul | 25-30 ans |
| Garantie | 12 ans |
SEC.04
Composants principaux

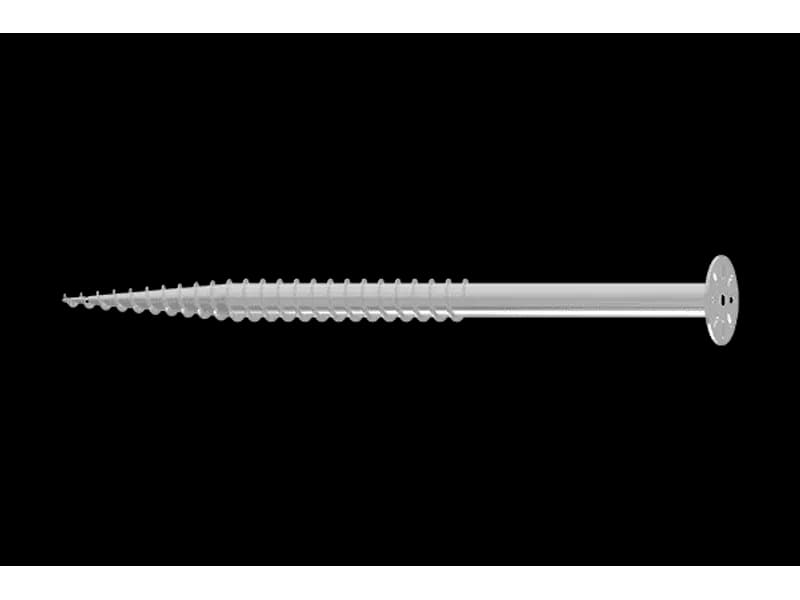

Vis de fondation SE (avec bride)
Le pieu standard : vis entièrement filetée en acier galvanisé Ø76 mm, avec une tête à bride de 200 mm boulonnée directement sur la structure de montage. Référence SE-GS76-1600F-T3.0, longueur standard 1600 mm, pour des conditions de sol courantes.
Acier au carbone Q235B, galvanisé à chaud ≥80μm

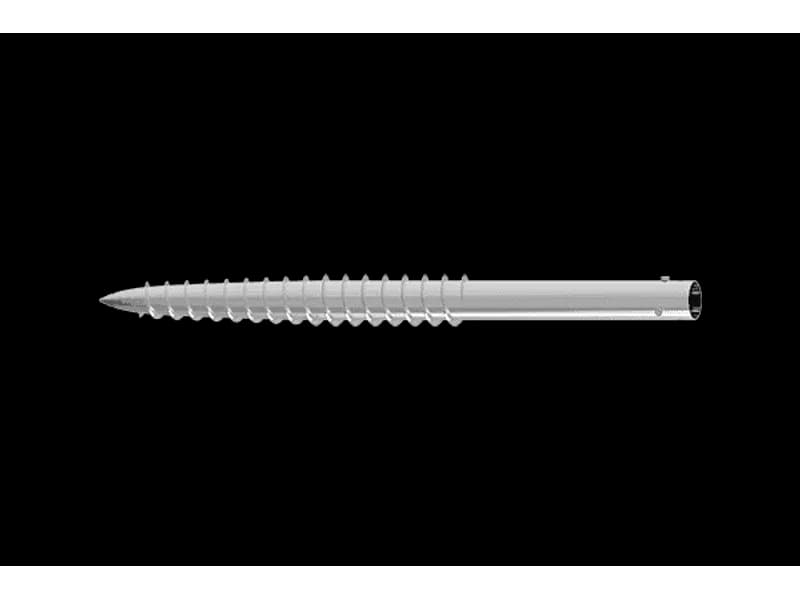

Vis de fondation SE (sans bride)
Variante sans bride (SE-GS76-1600N-T3.0), reliée à la structure par un support boulonné plutôt que par une platine. Elle offre une plus grande marge de réglage sur les terrains irréguliers ou terrassés.
Acier au carbone Q235B, galvanisé à chaud ≥80μm

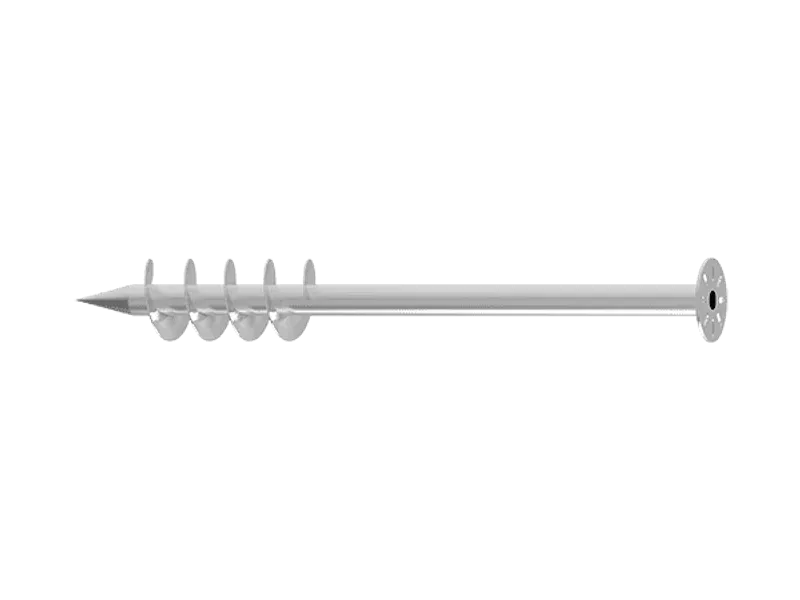

Vis de fondation à lame hélicoïdale
Pieu à lame hélicoïdale à pas large (SE-HB76-1600F-T3.0) qui s'ancre dans les sols plus meubles et moins compacts. Il augmente la résistance à l'arrachement là où une vis à filetage fin glisserait.
Acier au carbone Q235B, galvanisé à chaud ≥80μm

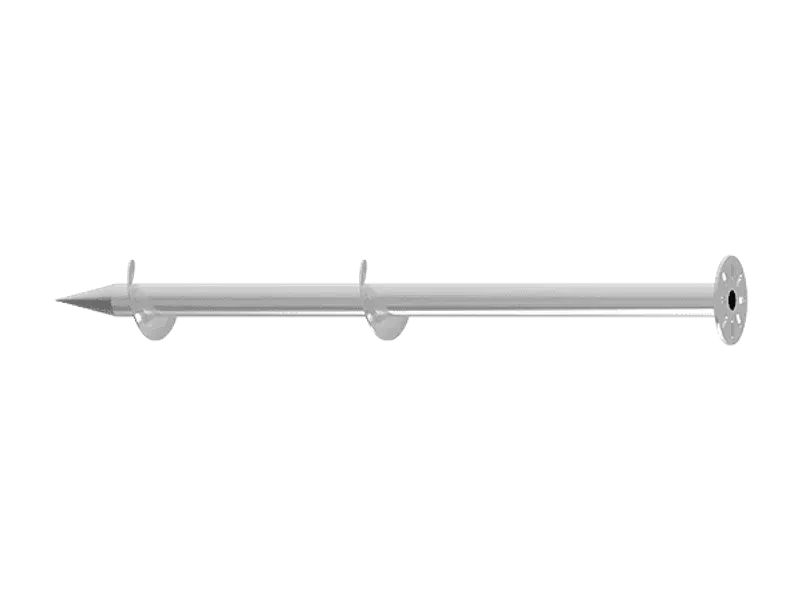

Vis de fondation à double lame
Pieu à double lame, avec des lames de 176 mm de diamètre et 5 mm d'épaisseur, pour une capacité maximale à l'arrachement et à la compression dans les sols difficiles et sous les champs de modules soumis à un fort soulèvement.
Acier au carbone Q235B, galvanisé à chaud ≥80μm
Composants représentatifs — nomenclature (BOM) complète disponible sur demande.
SEC.05
Questions fréquentes
Oui. Une vis de fondation solaire est un pieu hélicoïdal galvanisé à chaud, vissé dans le sol comme fondation structurelle. La fiche technique indique la résistance à l'arrachement et à la compression selon la valeur N du sol (le pieu standard, dans l'argile à N=3, offre 5,017 kN à l'arrachement et 6,182 kN en compression). Chaque projet est dimensionné à partir de sa propre étude de sol, afin que la fondation reprenne les charges réelles de vent, de neige et de soulèvement de l'installation.
Pour le montage au sol, en général oui. Sans excavation, coffrage ni temps de prise, la structure se monte juste après la pose des pieux (jusqu'à 50% plus vite), avec un remaniement du sol bien moindre. Le béton peut rester préférable dans certains sols rocheux ou très meubles. Mais sur la plupart des sites, une fondation sur pieux vissés égale la capacité portante du béton tout en réduisant la main-d'œuvre, les déchets et les délais.
L'acier Q235B est galvanisé à chaud selon DIN EN ISO 1461, avec une couche de zinc d'au moins 80μm, pour une durée de vie de calcul de 25-30 ans, comparable à celle de l'installation, et une garantie produit de 12 ans. Comme elles sont vissées et non coulées, les vis peuvent être retirées et réutilisées lors du démantèlement.
La plupart des sols : argile, sable, gravier et terrains mixtes, ainsi que les terrains en pente et agricoles. La capacité portante dépend de la dureté du sol ; un essai de sol (valeur N) est donc recommandé pour définir le type et la longueur du pieu. Un sol très meuble ou très rocheux peut nécessiter une vis à lame hélicoïdale ou à double lame, un pieu plus long ou un autre type de fondation.
Cinq types : SE avec bride, SE sans bride, à lame hélicoïdale, à double lame (deux lames Ø176 mm) et vis de rehausse à double bride. Le pieu standard mesure Ø76 mm × 1600 mm, avec une paroi de 3,0 mm et une bride Ø200 mm. Longueur, diamètre, épaisseur de paroi et bride sont personnalisables, d'environ 1200-3000 mm (MOQ applicable aux spécifications sur mesure).
Toutes les gammes au sol : structures au sol Terra AL, Terra ZAM, Terra FLEX et Terra SP ; structures agrivoltaïques Demeter AGRO et clôture solaire Demeter DUAL ; carports Titan ; et la clôture en treillis métallique. Une seule pièce de fondation pour toute la gamme simplifie les approvisionnements. Les vis conviennent aussi sous des structures tierces.
Oui. Longueur, diamètre, épaisseur de paroi, bride et revêtement sont étudiés selon votre sol et votre cas de charge. Une fourniture OEM/ODM est proposée aux partenaires et distributeurs, y compris en conditionnement vrac sous votre propre marque. Envoyez-nous vos données de sol ou vos spécifications cibles : nous établirons un devis sur cette base.
Nous fournissons des instructions de pose, des plans et un accompagnement dédié tout au long du chantier. La note de calcul est disponible pour les projets industriels : dimensionnement à l'arrachement, à la compression et aux charges latérales selon JIS C 8955, ASCE/SEI 7 · IBC ou Eurocode EN 1991. Transmettez-nous les détails de votre projet : nous concevrons et chiffrerons la solution pour votre site.
