Pendenze fino a 30°
In direzione nord-sud le viti di fondazione definiscono l'altezza, in direzione est-ovest la trave definisce l'inclinazione. La struttura segue il terreno e rende edificabili pendii preclusi ai sistemi per soli terreni piani.
Strutture a terra
Struttura a terra adattiva per terreni collinari, in pendenza e irregolari. La regolazione su due assi permette alla struttura di seguire il terreno, con pendenze fino a 30°, senza livellamento né calcestruzzo. Il montaggio a scatto riduce i tempi di installazione fino al 30%.
0Adattabile alle pendenze
0Installazione più rapida
0Garanzia di prodotto
0Vita utile di progetto
Terra FLEX
SEC.01
Panoramica
Sui terreni in pendenza, la voce di costo più alta di un impianto fotovoltaico spesso non è la struttura, ma il movimento terra per livellare il sito. Terra FLEX è una struttura per fotovoltaico a terra che si adatta al terreno ed evita questo passaggio: la struttura segue il suolo invece di contrastarlo. In direzione nord-sud, le viti di fondazione vengono semplicemente infisse a profondità diverse lungo il pendio. In direzione est-ovest, una trave regolabile inclina ogni tavolo secondo la pendenza. Pendenze fino a 30° diventano terreni edificabili, e il terreno resta com'è.
L'installazione resta leggera e rapida. Le fondazioni a vite non richiedono calcestruzzo né tempi di maturazione. Il sistema di profili a scatto (click-in) fissa profili e pannelli solari in posizione – si preme fino allo scatto, senza assemblaggio bullone per bullone – e riduce i tempi di installazione fino al 30%. I tavoli sono in configurazione orizzontale, con tre o quattro file ciascuno, e le staffe preassemblate riportano già marcate le posizioni dei pannelli. La struttura impiega ogni materiale dove è più adatto: profili e morsetti in alluminio AL6005-T6, leggeri da trasportare lungo il pendio, bulloneria in acciaio inox SUS304 e acciaio zincato a caldo per gli elementi portanti.
Carico del vento e carico neve sono dimensionati per ogni progetto, con carico neve fino a 1,4 kN/m² nella gamma standard. Il calcolo strutturale secondo JIS C 8955, ASCE/SEI 7 · IBC o Eurocode EN 1991 è incluso nel preventivo. Il sistema è in esercizio in impianti fotovoltaici collinari in tutto il mondo, con una garanzia di prodotto di 12 anni e una vita utile di progetto di 25–30 anni. Per un preventivo di progetto, ci invii le curve di livello e il layout del sito. Campioni gratuiti, produzione OEM/ODM e condizioni di distribuzione sono disponibili su richiesta.
JIS C 8955 (Japan)ASCE/SEI 7 · IBC (US)Eurocode EN 1991 (Europe)
SEC.02
Vantaggi principali
Senza livellamento né calcestruzzo
Le viti di fondazione si infiggono direttamente nel profilo esistente del terreno: niente movimento terra, niente tempi di maturazione, impatto minimo sul suolo. Il terreno resta com'è.
Montaggio a scatto, 30% più rapido
Profili e pannelli si innestano a pressione fino allo scatto, senza assemblaggio bullone per bullone. I tempi di installazione si riducono fino al 30%, proprio dove la manodopera in campo costa di più.
Più pannelli sullo stesso pendio
Tavoli orizzontali da tre o quattro file seguono il pendio e sfruttano appieno terreni che altrimenti resterebbero inutilizzati.
SEC.03
Specifiche tecniche
| Materiale | Alluminio AL6005-T6 / acciaio inox SUS304 / acciaio zincato a caldo |
|---|---|
| Orientamento moduli | Orizzontale (consigliate 3-4 file) |
| Inclinazione di installazione | Da 0° a 30° |
| Altezza da terra | Definita per progetto – nessun limite fisso |
| Terreno | Collinare · in pendenza · irregolare · pianeggiante |
| Regolazione | Su due assi – N-S (altezza viti di fondazione) · E-O (trave regolabile) |
| Fondazione | Vite di fondazione (senza calcestruzzo, senza livellamento) |
| Carico neve | ≤ 1,4 kN/m² |
|---|---|
| Carico del vento | Dimensionato per progetto – calcolo strutturale per sito |
| Tipi di modulo | Con cornice / senza cornice |
| Vita utile di progetto | 25-30 anni |
| Garanzia | 12 anni |
| Normative di progetto | JIS C 8955 (JP) · ASCE/SEI 7 · IBC (US) · Eurocode EN 1991 (EU) |
SEC.04
Componenti principali

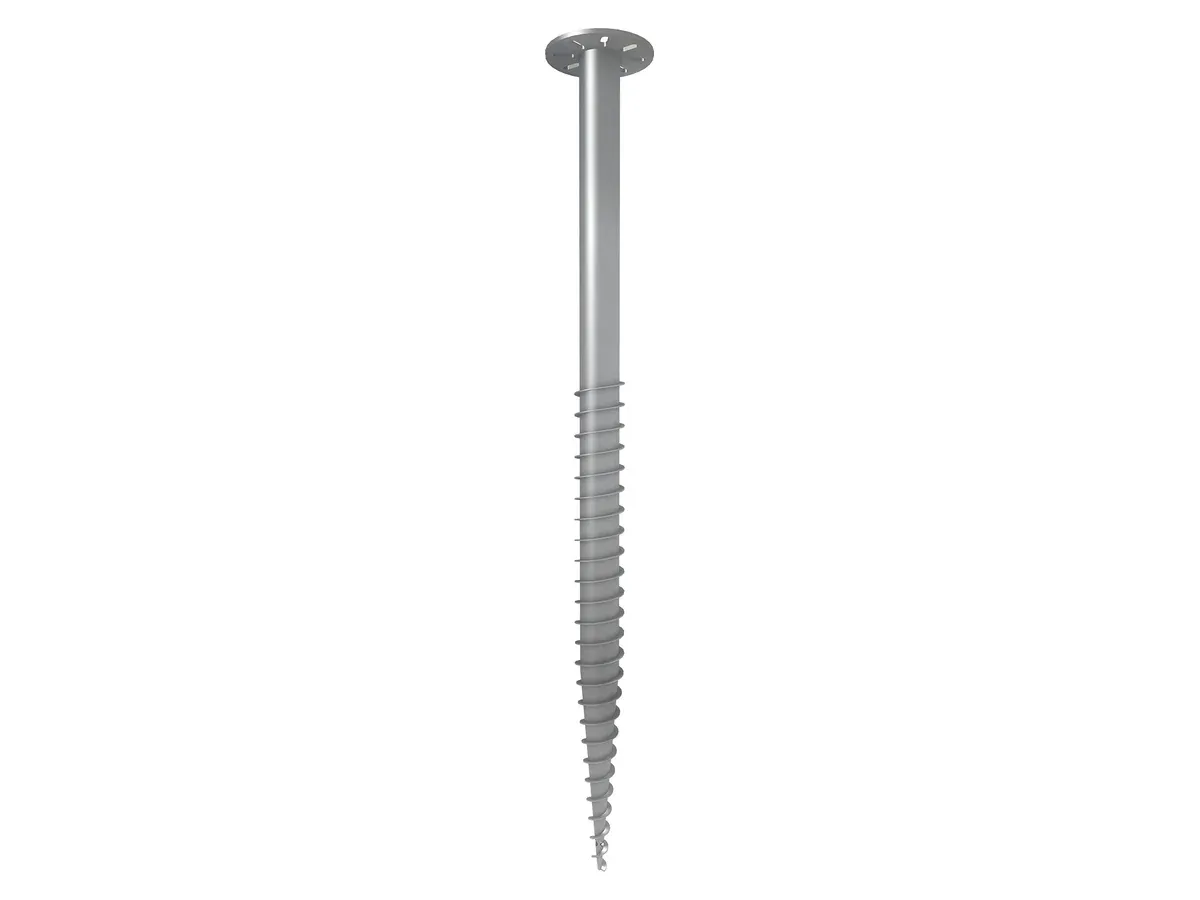

Vite di fondazione
Fondazione elicoidale infissa direttamente nel terreno, senza calcestruzzo e senza tempi di maturazione. Ogni vite viene infissa a una profondità diversa lungo il pendio. Così si ottiene l'adattamento al terreno in direzione nord-sud: il tavolo segue la pendenza e non serve livellare il sito.
Acciaio zincato a caldo

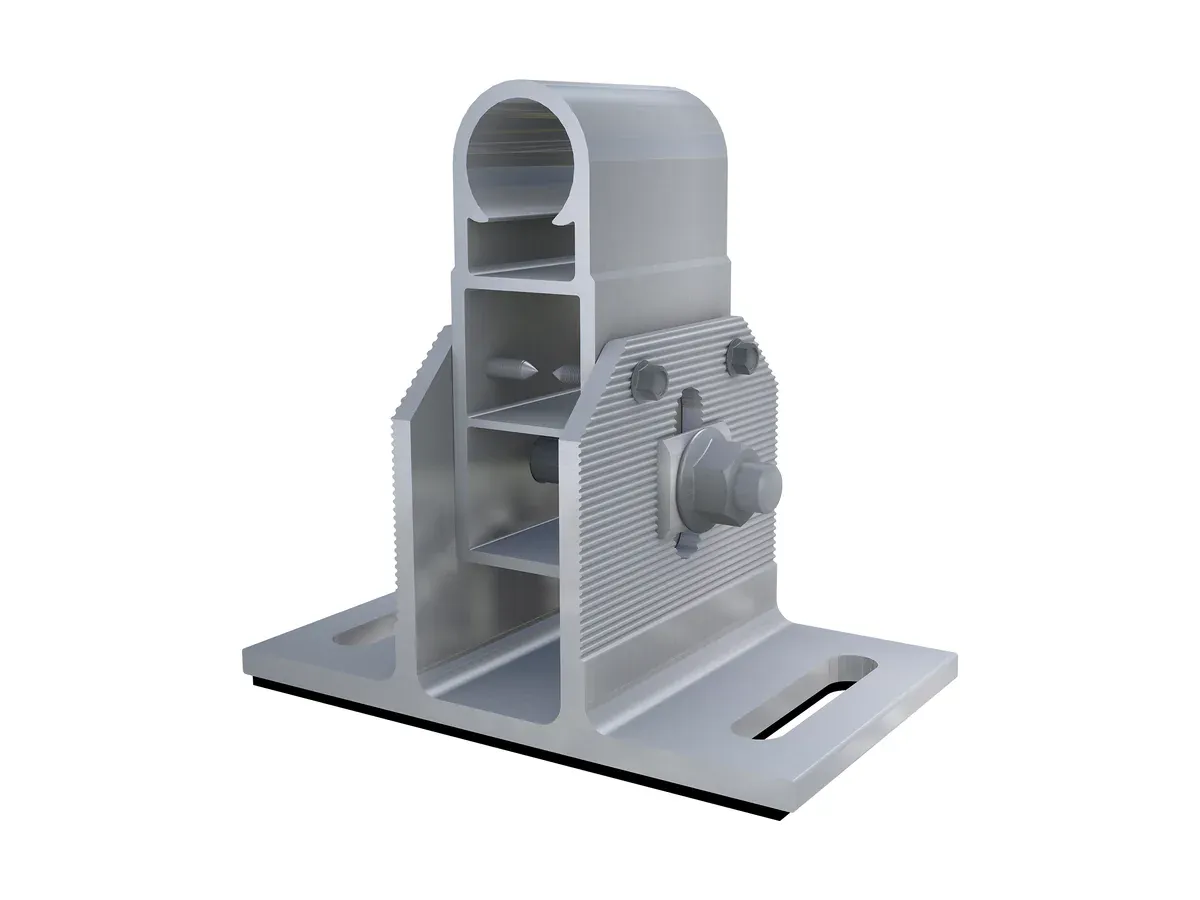

Base di regolazione inclinazione
Base dentellata montata in testa alla vite di fondazione, che sostiene la sella della trave. Dopo il serraggio dei bulloni, le superfici dentate bloccano l'angolo impostato. Il piede asolato consente correzioni laterali e assorbe le tolleranze di posizionamento delle fondazioni infisse.
AL6005-T6

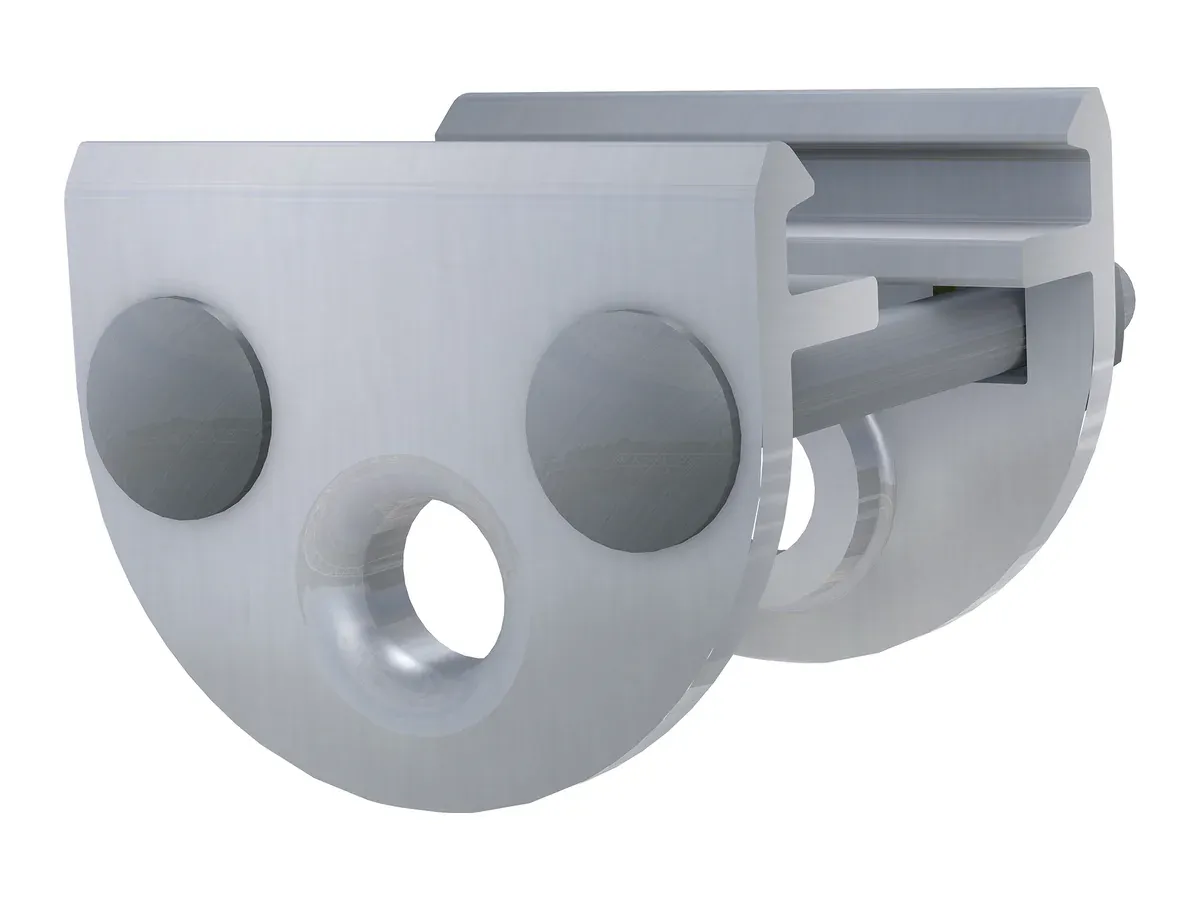

Sede snodata
Sede arrotondata che ruota all'interno della base di regolazione. Consente alla trave di raggiungere l'angolo est-ovest richiesto prima del serraggio del giunto. È il secondo asse di regolazione: insieme alla profondità delle viti di fondazione, permette a un'unica struttura di coprire pendenze fino a 30°.
AL6005-T6

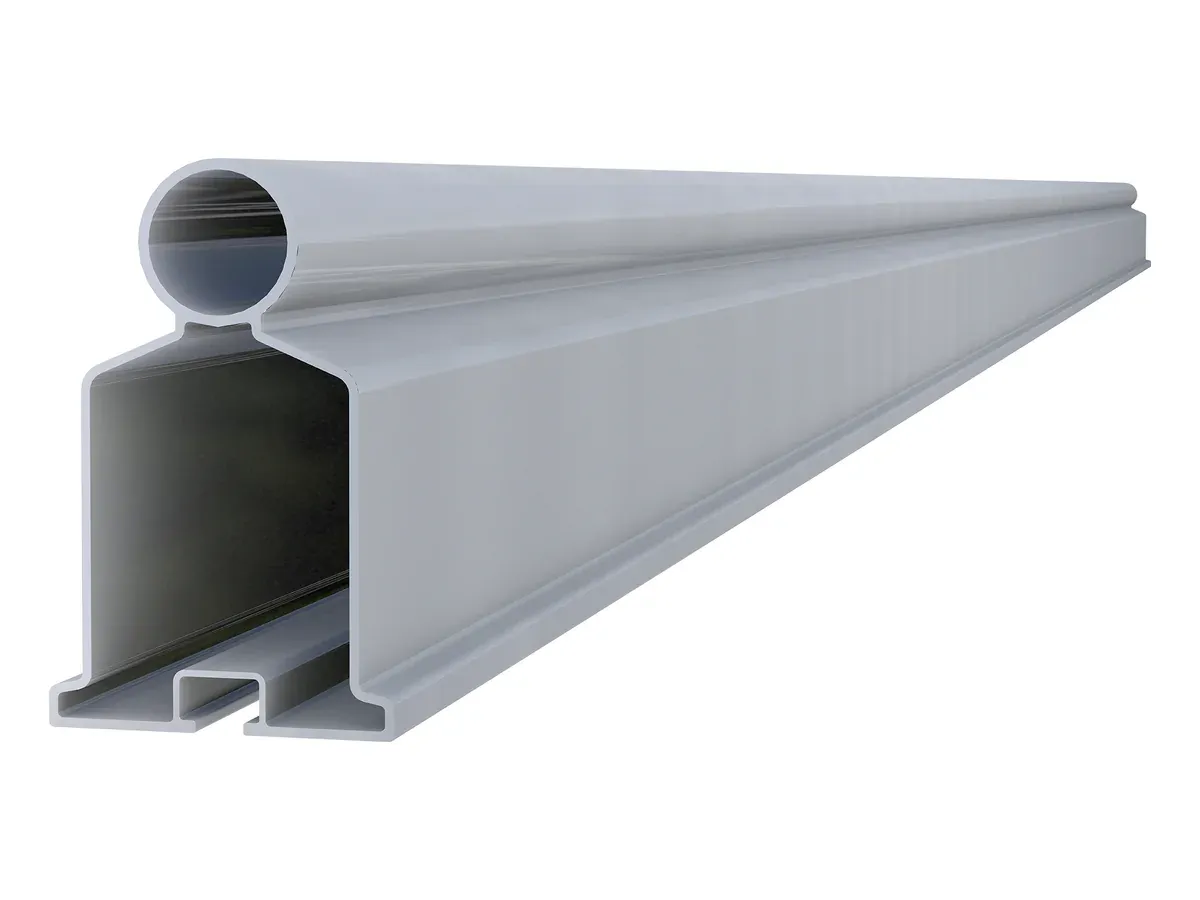

Trave est-ovest
Trave principale in alluminio tra i montanti, con un mozzo cilindrico integrato che si inserisce nella sede snodata e un canale inferiore per il collegamento dei profili. Regolando l'inclinazione di ogni tavolo, il campo si adatta alla pendenza trasversale.
AL6005-T6

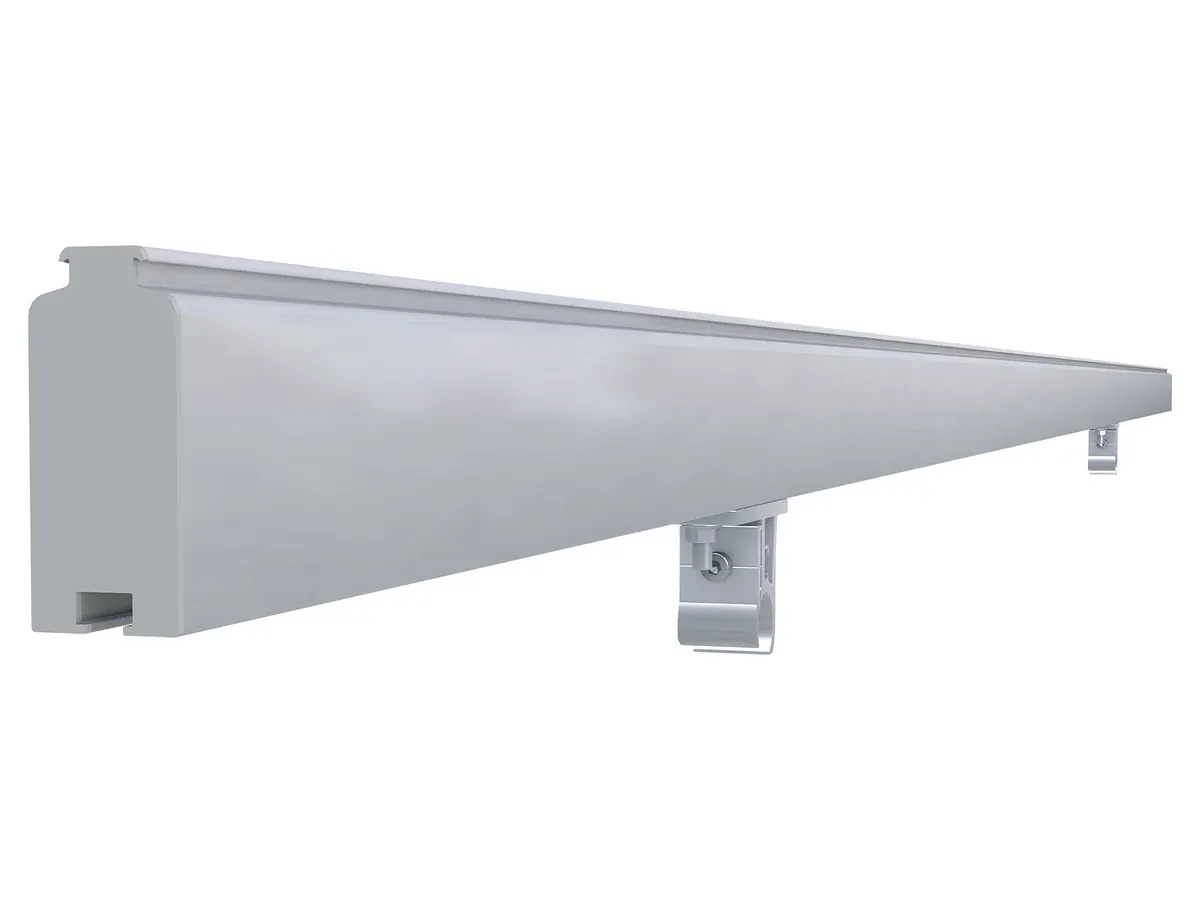

Profilo a scatto (click-in)
Profilo longitudinale con staffe a gancio preassemblate. Si innesta a pressione sulla trave fino allo scatto, senza serrare bulloni uno a uno in questo giunto. I profili corrono lungo il tavolo in file orizzontali e sostengono i morsetti dei moduli.
AL6005-T6

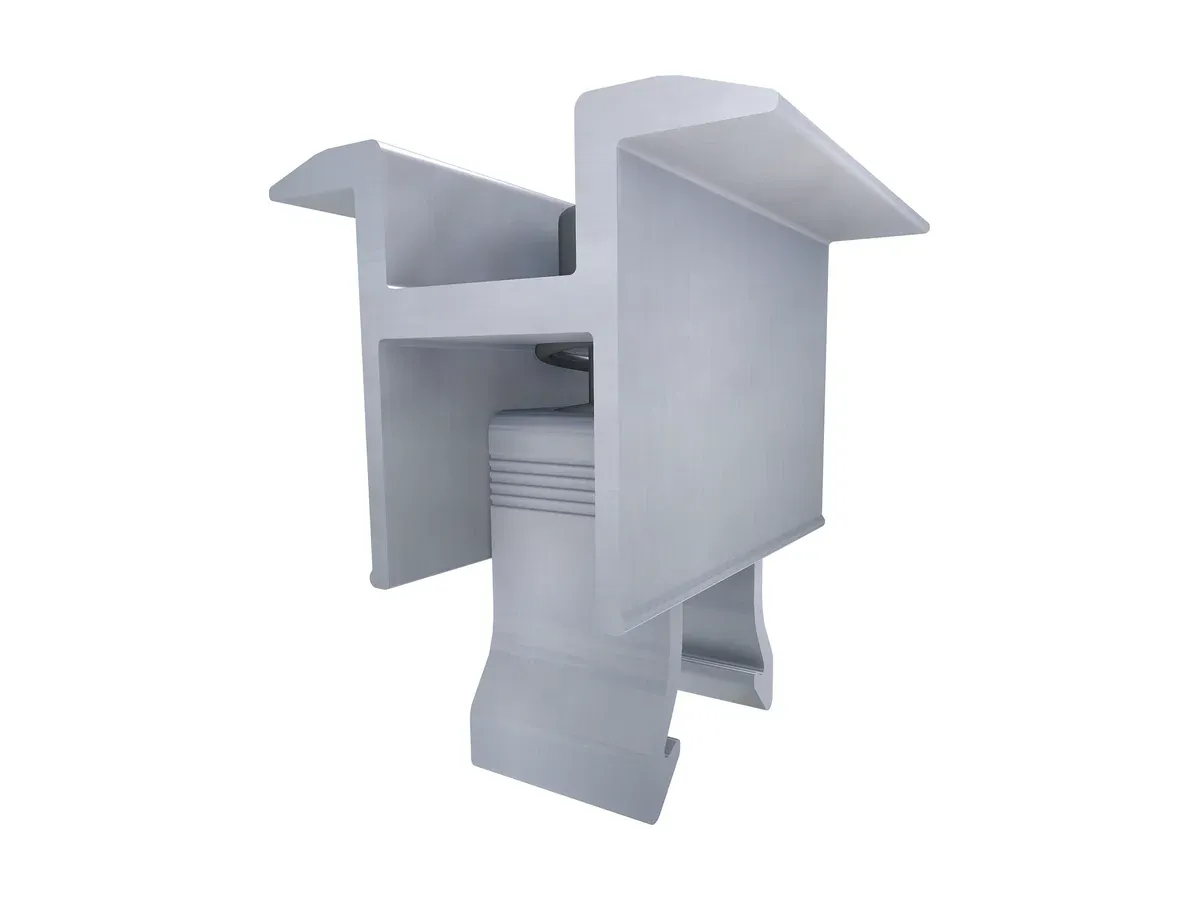

Morsetto centrale
Morsetto che fissa al profilo le cornici di due moduli adiacenti con un unico fissaggio. Durante il serraggio, il profilo alato centra i bordi dei pannelli.
AL6005-T6

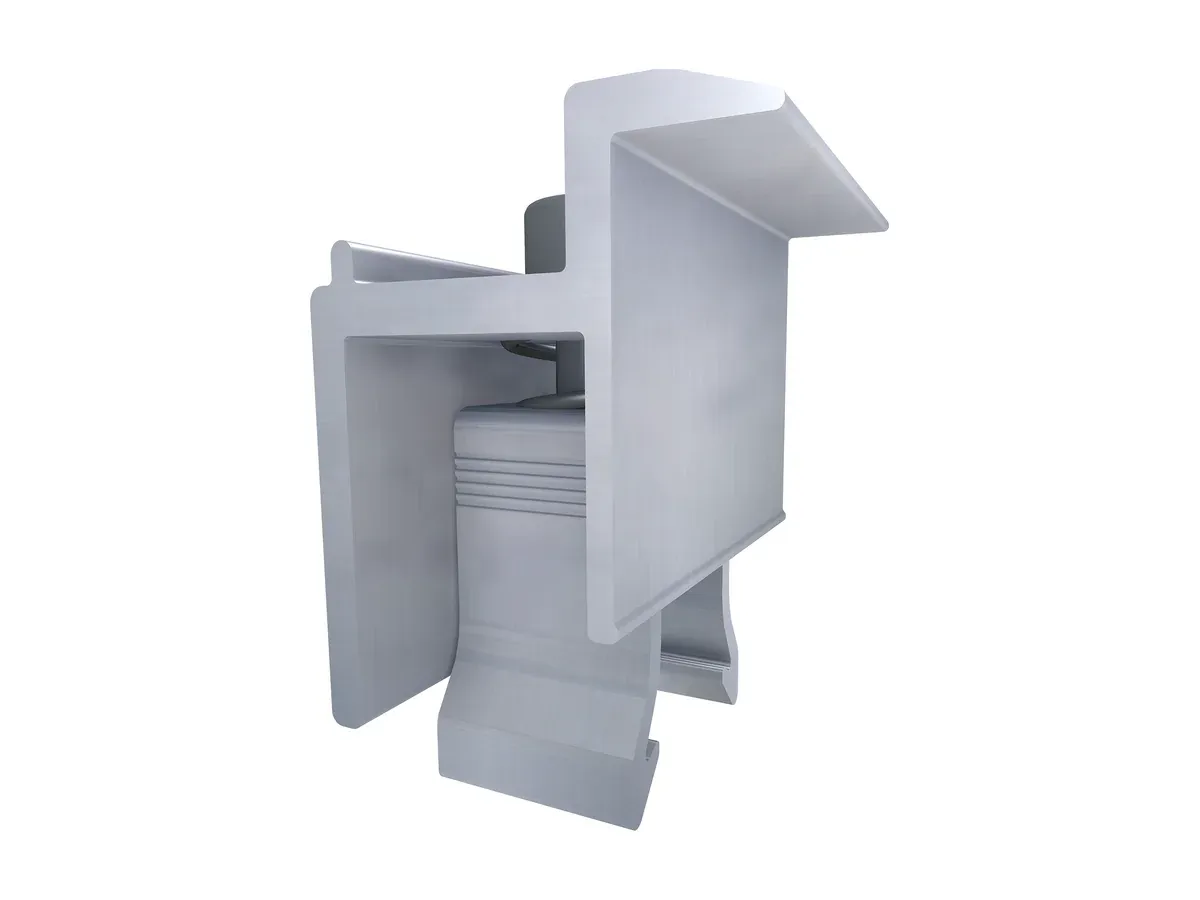

Morsetto terminale
Morsetto che fissa il modulo esterno a fine fila. Ha la stessa interfaccia con il profilo del morsetto centrale: le squadre usano un unico metodo di fissaggio su tutto il tavolo.
AL6005-T6
Componenti rappresentativi – distinta materiali completa disponibile su richiesta.
SEC.06
Domande frequenti
La maggior parte delle strutture a terra convenzionali richiede terreni piani o livellati. Il sistema Terra FLEX estende il campo di impiego a pendenze fino a 30°: la profondità delle viti di fondazione compensa la pendenza nord-sud, una trave regolabile quella est-ovest. Così diventano utilizzabili terreni collinari che altrimenti richiederebbero costosi livellamenti.
Su due assi. In direzione nord-sud, le viti di fondazione vengono infisse a quote diverse lungo il pendio. In direzione est-ovest, una trave regolabile e la base dei profili inclinano ogni tavolo secondo il terreno. È la struttura ad adattarsi al terreno: il terreno non viene mai rimodellato per la struttura.
Profili e morsetti dei pannelli si fissano premendo i componenti fino allo scatto, senza dadi e bulloni per questi collegamenti. Con la struttura preassemblata e le posizioni dei pannelli già marcate, l'installazione è fino al 30% più rapida rispetto alle strutture convenzionali imbullonate.
Alluminio AL6005-T6 per profili e morsetti, leggero da trasportare lungo il pendio; bulloneria in acciaio inox SUS304; acciaio zincato a caldo per gli elementi portanti. Ogni materiale dove rende meglio, per una vita utile di progetto di 25–30 anni e una garanzia di 12 anni.
Solo viti di fondazione: niente calcestruzzo, niente tempi di maturazione, impatto minimo sul terreno. Poiché il sistema segue l'andamento del terreno, non serve nemmeno il livellamento. Consigliamo una prova del terreno prima di definire il progetto. Ogni progetto viene fornito con il calcolo strutturale secondo JIS C 8955, ASCE/SEI 7 · IBC o Eurocode EN 1991.
Terra FLEX per terreni collinari, in pendenza o irregolari. Su terreni aperti e lavorabili: Terra AL in alluminio, leggero, resistente alla corrosione e preassemblato in fabbrica, oppure Terra ZAM in acciaio rivestito, la soluzione più economica per i grandi impianti. Terra SP monta ogni tavolo su un singolo palo, dove il numero di fondazioni deve essere ridotto. Ci invii i dati del sito e Le consiglieremo la soluzione adatta.
Sì. La linea Terra FLEX può essere prodotta in OEM/ODM: il Suo marchio, il Suo imballaggio, la nostra produzione.
