Ein System für alle gängigen Ziegel
Römer-, S-, Flach-, Falz-, Beton- und Tonziegel werden alle auf derselben Schienen- und Klemmenplattform montiert – ein System für Lager, Angebot und Schulung der Montageteams.
Dachmontagesysteme
Eine PV-Unterkonstruktion für Ziegeldächer aus drei Komponenten – Montageschiene, Klemme und Dachhaken für Photovoltaik. Eine Halterung für Solarmodule auf Dächern mit Römer-, S-, Flach-, Falz-, Beton- und Tonziegeln.
0Systemkomponenten
≤45°Dachneigung
0Produktgarantie
0Lebensdauer
Solaris HOOK
SEC.01
Überblick
Ob Dachziegel aus Ton oder Dachsteine aus Beton: Bei den meisten Ziegeldächern kommt es auf dieselben drei Teile an. Der Solaris HOOK – umgangssprachlich eine Solarpanel-Halterung fürs Ziegeldach – kombiniert eine Schienen- und Klemmenplattform aus eloxiertem Aluminium mit einer Familie von Dachhaken aus Edelstahl und Aluminium, die auf Römerziegel, S-förmige (spanische) Ziegel, Flachziegel, Falzziegel sowie Beton- und Tonziegel abgestimmt sind. Montageteams tragen weniger Gewicht aufs Dach, lernen nur eine Montagelogik und verwenden dieselben Schienen und Klemmen für jedes Ziegelprofil, das sie anbieten. Großhändler lagern ein einziges System statt eines Regals voller Einzelhalterungen.
Alle tragenden Teile sind für einen jahrzehntelangen Einsatz im Freien ausgelegt: Schienen und Klemmen aus eloxiertem Aluminium, Haken und Verbindungselemente am Dachanschluss aus Edelstahl. Das System eignet sich für Dachneigungen bis 45 Grad im Quer- oder Hochformat und bietet 12 Jahre Produktgarantie bei einer Auslegungslebensdauer von 25–30 Jahren. Dahinter steht ein Engineering-Team, das seit 2010 PV-Montagesysteme entwickelt.
Für Großhändler, die ein Angebot für Ziegeldächer auf Wohngebäuden aufbauen, ist der Solaris HOOK auf zwei Wegen erhältlich: unter dem Namen Megawa oder als OEM/ODM-Linie mit Ihrer eigenen Marke und Verpackung. Mit kostenlosen Mustersets haben Sie – und Ihre Kunden – die Komponenten in der Hand, bevor Sie sich auf Mengen festlegen. Fordern Sie ein Musterset an oder stellen Sie eine Vertriebsanfrage, um zu prüfen, wie das System zu Ihrem Markt passt.
SEC.02
Hauptvorteile
Leichte Teile, schnelle Montage
Drei leichte Aluminiumkomponenten – Schiene, Klemme, Haken – werden aufs Dach getragen und mit Standardwerkzeug montiert. Weniger Gewicht auf der Leiter, weniger Zeit pro Dach.
Ihre Marke oder unsere
Die gesamte Produktlinie Solaris HOOK ist als OEM/ODM erhältlich – Ihr Label, Ihre Verpackung, gestützt auf unsere Fertigung.
Für Jahrzehnte auf dem Dach
Eloxiertes Aluminium AL6005-T5 und Edelstahl SUS304, ausgelegt für eine Lebensdauer von 25–30 Jahren und mit 12 Jahren Produktgarantie.
SEC.03
Technische Daten
| Material | AL6005-T6 |
|---|---|
| Modulausrichtung | Querformat / Hochformat |
| Dachneigung | Bis 45 Grad |
| Wind-/Schneelast | Projektspezifisch ausgelegt |
| Befestigungsart | Dachhaken für Ziegeldach |
| Dacheindeckungen | Die meisten Ziegeldächer auf Wohngebäuden (Römer-, Flach-, S-, Beton-, Tonziegel) |
|---|---|
| Material Verbindungselemente | Edelstahl SUS304 |
| Lebensdauer | 25-30 Jahre |
| Garantie | 12 Jahre |
| Bemessungsnormen | JIS C 8955 (JP) · ASCE/SEI 7 · IBC (US) · Eurocode EN 1991 (EU) |
SEC.04
Wichtige Komponenten

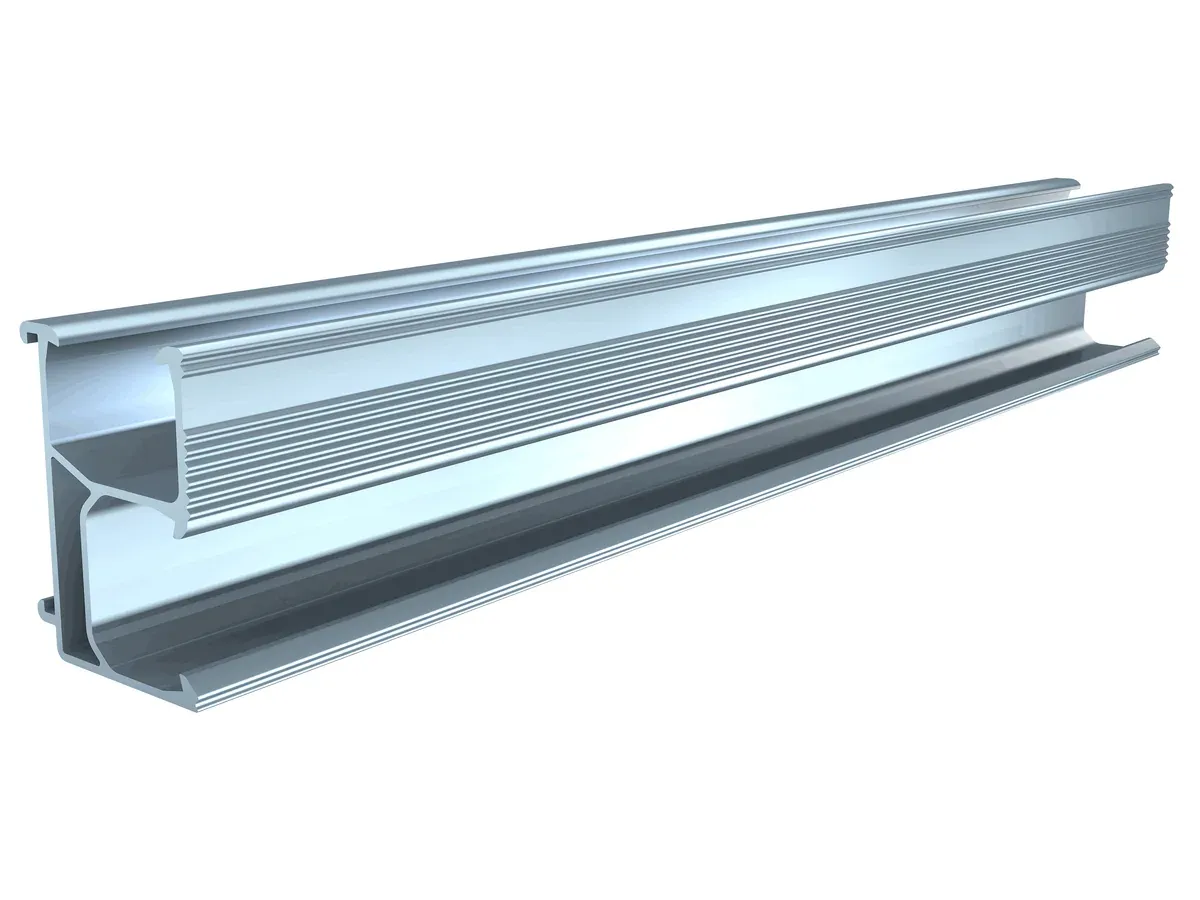

Montageschiene
Montageschiene aus eloxiertem Aluminium AL6005-T5, die das tragende Grundgerüst für die Befestigung der PV-Module bildet. Vorgebohrt für die schnelle Positionierung der Klemmen und kompatibel mit Standard-End- und Mittelklemmen.
AL6005-T5, eloxiert

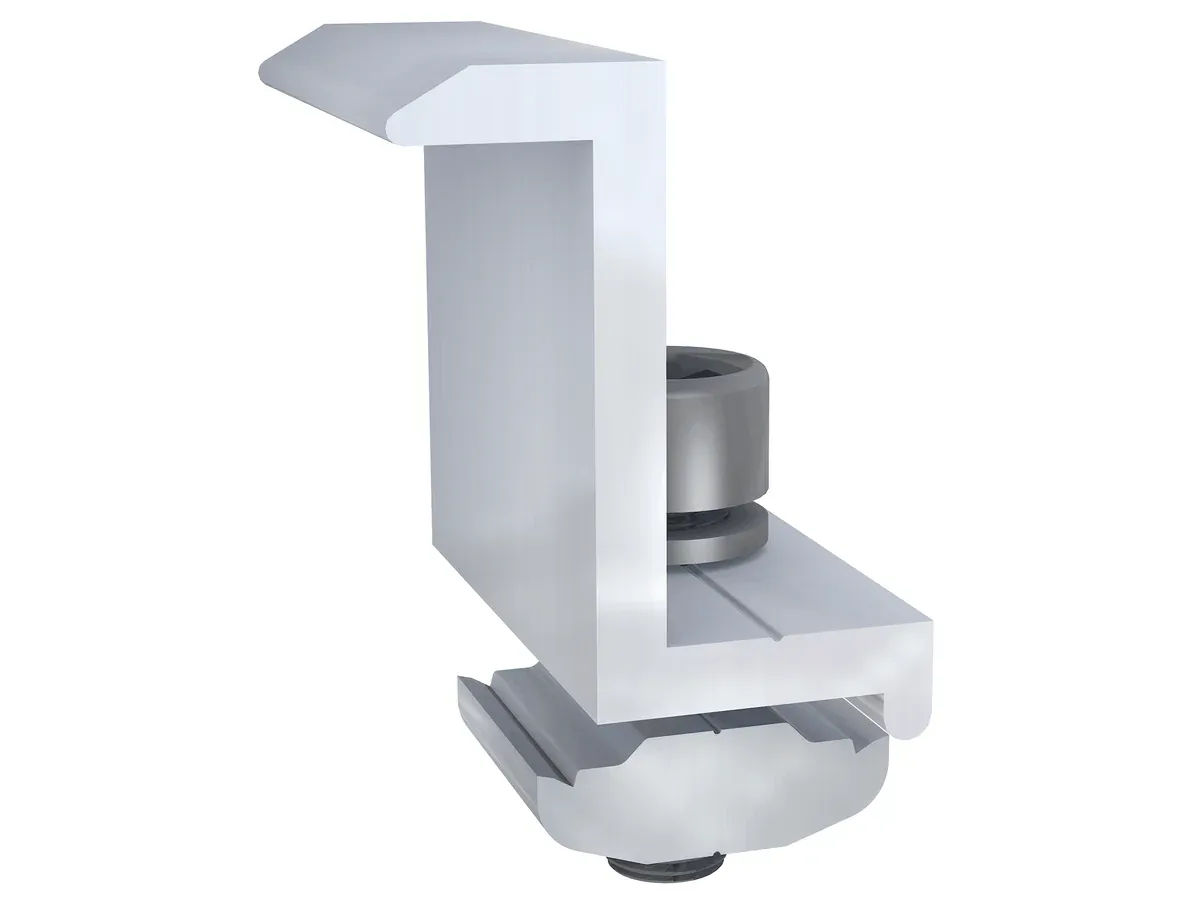

Endklemme
Universal-Endklemmen, die den äußeren Rand des Modulfelds am Schienensystem fixieren. Geeignet für gerahmte Module mit einem breiten Spektrum an Rahmenhöhen.
AL6005-T5, eloxiert

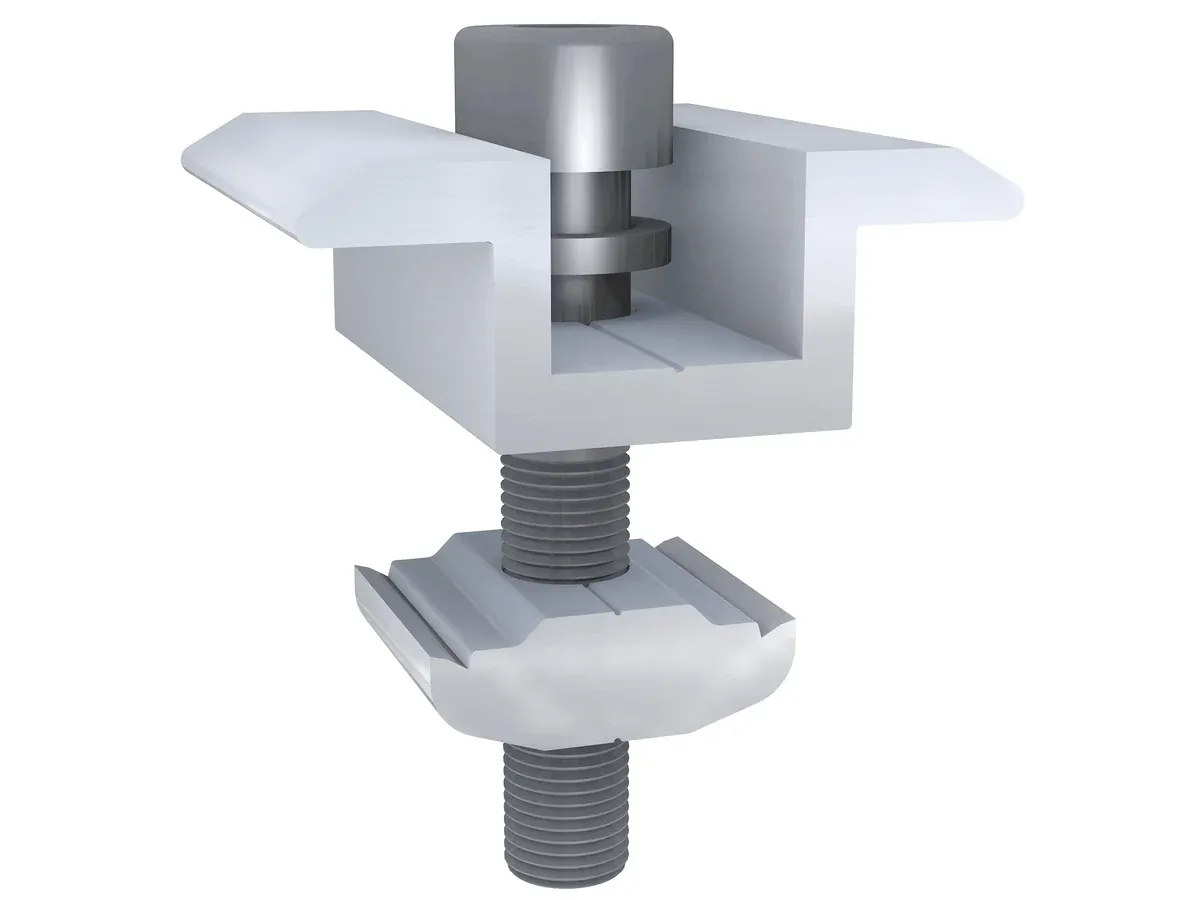

Mittelklemme
Universal-Mittelklemmen, die benachbarte Module auf dem Schienensystem verbinden. Geeignet für gerahmte Module mit einem breiten Spektrum an Rahmenhöhen.
AL6005-T5, eloxiert

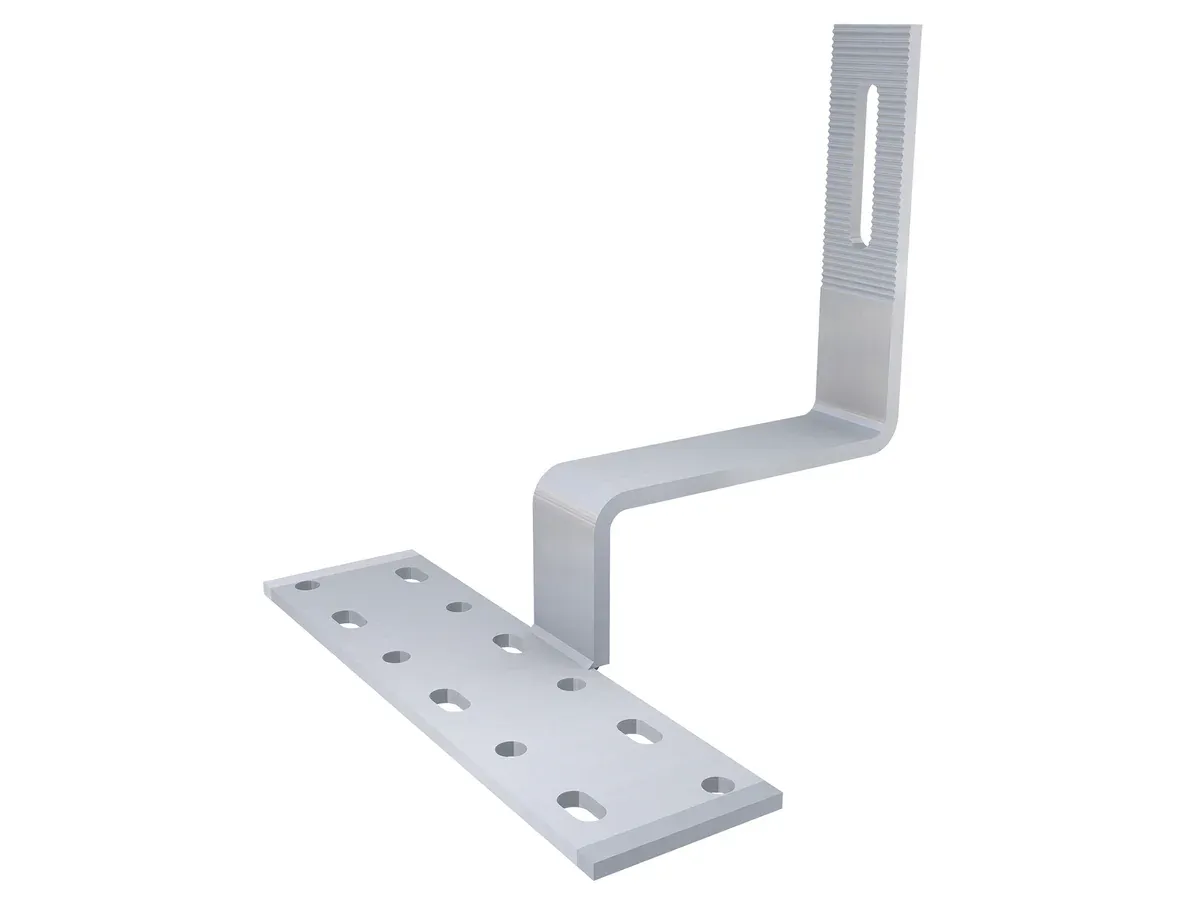

Dachhaken für Römerziegel
Präzisionsgefertigter Dachhaken aus Edelstahl, der unter Römerziegeln verankert wird und oben mit der Schiene verbunden ist. Dank Höhenverstellung passt er sich unterschiedlichen Ziegelprofilen an – ohne Zuschnitt und ohne dauerhafte Eingriffe in das Dach.
Edelstahl SUS304
Auswahl repräsentativer Komponenten – vollständige Stückliste (BOM) auf Anfrage.
SEC.05
Häufige Fragen
Ja. Ziegeldächer gehören zu den häufigsten Dacheindeckungen für PV-Anlagen auf Wohngebäuden, und der Solaris HOOK ist gezielt dafür entwickelt. Sein Dachhaken wird an den Dachlatten oder Sparren unter den Ziegeln verankert, sodass die Last in die Dachkonstruktion eingeleitet wird und nicht in die Ziegel selbst. Das funktioniert bei Ton- und Betonziegeln, Römerziegeln, Flachziegeln sowie S-förmigen (spanischen) Ziegelprofilen.
Der Dachhaken wird an den Dachlatten oder Sparren unter den Ziegeln verankert, sodass die statische Last nicht über die Ziegel abgetragen wird. Bei der Montage werden die Ziegel über jedem Befestigungspunkt angehoben, der Haken wird mit der Dachkonstruktion verschraubt und die Ziegel werden wieder über der Halterung eingelegt – die verstellbare Hakenhöhe sorgt für ausreichend Abstand, damit sie wieder sauber aufliegen. Bohren oder Zuschneiden von Ziegeln ist bei der Standardmontage nicht vorgesehen.
Der Solaris HOOK eignet sich für Römerziegel, S-förmige (spanische) Ziegel, Flachziegel, Falzziegel sowie Beton- und Tonziegel – Hakengeometrie und verstellbare Höhe gleichen unterschiedliche Ziegelprofile aus, ohne dass das System selbst angepasst werden muss. Für Trapezblech-, Stehfalz- und Schindeldächer siehe Solaris WAVE, Apollo SEAM bzw. Solaris SHINGLE.
Schienen und Klemmen bestehen aus eloxiertem Aluminium AL6005-T5 – korrosionsbeständig und leicht zu handhaben. Dachhaken und tragende Verbindungselemente sind aus Edelstahl SUS304 gefertigt und bieten am kritischen Befestigungspunkt am Dach maximale Festigkeit und Witterungsbeständigkeit. Diese Kombination ergibt eine Auslegungslebensdauer von 25-30 Jahren in Küstenregionen und Umgebungen mit hoher Luftfeuchtigkeit.
Ja. Das Engineering-Team von Megawa – seit 2010 im Bereich PV-Montagesysteme tätig – prüft auf Anfrage Belegungspläne, Modulkompatibilität und Standortbedingungen und stellt statische Unterlagen bereit, wenn ein Projekt dies erfordert.
Ja. Kostenlose Mustersets mit Haken, Schiene und Klemme sind erhältlich, damit Sie die Komponenten vor einer Mengenzusage prüfen können; auch kleine Erstbestellungen sind möglich. Nennen Sie uns Ihren Markt und Ihre Zielmengen.
Ja. Die Produktlinie Solaris HOOK kann als OEM/ODM gefertigt werden – Ihre Marke, Ihre Verpackung, unsere Produktion. Vertriebspartner nutzen dies, um ein eigenes Angebot für Ziegeldächer aufzubauen, ohne eine eigene Fertigung einzurichten.
